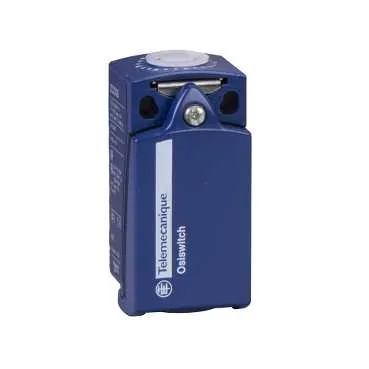

Name: Corps d'interrupteur de position ZCD, compact, 1NC+1NO, action brusque, raccordement par bornes
Brand: Telemecanique Sensors
SKU: ZCD21
Price: 51.00 EUR
Availability: BackOrder

Telemecanique Sensors ZCD21, Corps d'interrupteur de position ZCD, compact, 1NC+1NO, action brusque, raccordement par bornes. Catégorie : Body. Demandez un devis pour le prix et le délai.

Caractéristiques clés

Gamme De Produits: OsiSense XC
Nom De Gamme: Standard compact
Type De Produit Ou De Composant: Corps d'interrupteur de position
Nom Court De L'appareil: ZCD

← Retour au catalogue

Description du produit

Le produit référencé ZCD21 de Telemecanique Sensors est un corps d'interrupteur de fin de course appartenant à la catégorie des interrupteurs de fin de course standard. Conçu dans le format compact standard de la série OsiSense XC, ce produit dispose d'un type de contact 1 NF + 1 NO et d'une action de contact à rupture brusque. Vous pouvez demander un devis actuel pour ce produit et ces équipements électriques avec l'assurance d'ÜÇ-EL Elektrik.

Caractéristiques techniques

Gamme De Produits	OsiSense XC
Nom De Gamme	Standard compact
Type De Produit Ou De Composant	Corps d'interrupteur de position
Nom Court De L'appareil	ZCD
Design	Compact
Type De Corps	Fixe
Tête Associée	ZCE01, ZCE02, ZCE05, ZCE06, ZCE07, ZCE08, ZCE09, ZCE10, ZCE11, ZCE13, ZCE14, ZCE21, ZCE24, ZCE27, ZCE28, ZCE29, ZCE62, ZCE63, ZCE64, ZCE65, ZCE66, ZCE67, ZCEH0, ZCEH2
Matière Du Corps	Zamak
Nombre De Pôles	2
Type Et Composition Des Contacts	1 NF + 1 NO
Fonctionnement Des Contacts	Action brusque
Composant De Connexion Associé	ZCDEF12, ZCDEG11, ZCDEG13, ZCDEN12, ZCDEP16, ZCDEP20
Raccordement Électrique	Bornes à vis, capacité de serrage: 1 x 0,34...2 x 1,5 mm²
Forme D'isolement Des Contacts	Zb
Matière Des Contacts	Contacts argentés
Ouverture Positive	Avec
Vitesse D'attaque Minimale	0.01 m/s
Désignation Du Code De Contact	B300, AC-15 (Ue = 240 V, Ie = 1,5 A) conforme à EN/IEC 60947-5-1 annexe A, R300, DC-13 (Ue = 250 V, Ie = 0,1 A) conforme à EN/IEC 60947-5-1 annexe A
[Ui] Tension Assignée D'isolement	500 V degré de pollution 3 conforme à IEC 60947-1, 300 V conforme à UL 508, 300 V conforme à CSA C22.2 No 14
[Uimp] Tension Assignée De Tenue Aux Chocs	6 kV conforme à IEC 60664, 6 kV conforme à IEC 60947-1
Protection Contre Les Courts-circuits	10 A par fusible cartouche gG
Durabilité Électrique	5000000 cycles, DC-13 120 V, 4 W, cadence de fonctionnement: < 60 cyc/mn, facteur de charge: 0.5 conforme à IEC 60947-5-1 annexe C, 5000000 cycles, DC-13 24 V, 10 W, cadence de fonctionnement: < 60 cyc/mn, facteur de charge: 0.5 conforme à IEC 60947-5-1 annexe C, 5000000 cycles, DC-13 48 V, 7 W, cadence de fonctionnement: < 60 cyc/mn, facteur de charge: 0.5 conforme à IEC 60947-5-1 annexe C
Largeur	31 mm
Hauteur	65 mm
Profondeur	30 mm
Poids Du Produit	0.14 kg
Compatibilité Produit	XCKD
Température De Fonctionnement	-25...70 °C
Température Ambiante Pour Le Stockage	-40...70 °C
Statut Environnemental De L'offre	Produit Green Premium
ROHS	Compliant - since 0928 - Schneider Electric declaration of conformity
REACH	Sans SVHC au-delà du seuil de référence
Instructions De Fin De Vie Du Produit	Pas d'opérations de recyclage spécifiques requises
