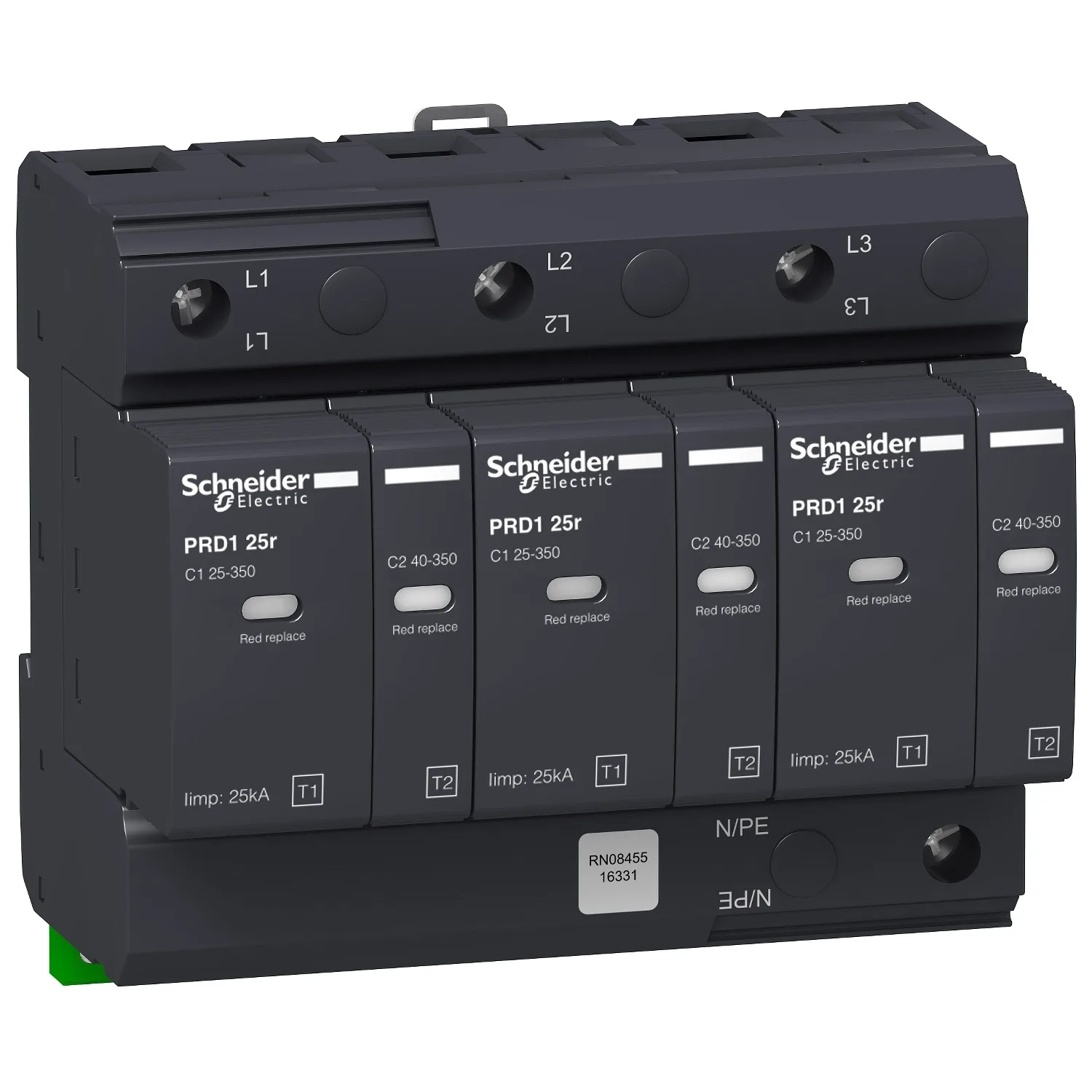

16331 - Kartuşlu tip AG parafudr, PRD1 25r 3P
Schneider 16331, Kartuşlu tip AG parafudr, PRD1 25r 3P. Kategori: Acti9 AG Parafudr Tip 1 ve Tip 1+2 Aşırı Gerilim Koruma. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:16331
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.118,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- PRD1
- Range Of Product
- Acti 9
- Ürün Adı
- Acti9 PRD1
- Ürün Ya Da Bileşen Tipi
- Tak-çıkar kartuşlu kesinti durdurucu
Ürün Açıklaması
- Imax maksimum deşarj akımı 40kA .In nominal deşarj akımı 25kA
- Tip 1 parafudr, paratoner ile korunan hizmet sektörü ve endüstriyel binalardaki elektrik tesisatları için tavsiye edilir
- Ayrıca Tip 2 koruma sağlar ve yıldırım dalgası aşırı gerilimini ince bir şekilde kırparak elektrik tesisatını korur
- r göstergeli parafudrlarda "Kartuş değiştirilecek" bilgisinin uzaktan aktarımı vardır
- Genel modda (faz ve toprak arasında) Uc maksimum sürekli çalışma gerilimi 350VAC'dir
- Genel modda (faz ve toprak arasında) Up Gerilim koruma seviyesi 1.5kV
- Ue anma çalışma gerilimi 230VAC +/- 10%
- Ürün rengi antrasit gridir (RAL7016).Ebatlar (G) 108mm x (Y) 90mm x (D) 71mm
- Ağırlığı 1.010kg
- Modüler kutu içinde koruma derecesi IP20 ve IP40
- Çalışma sıcaklığı -25°C ila 60°C
- Depolama sıcaklığı -40°C ila 80°C
- Bu ürün EN 61643-11 ve IEC 61643-11 Standartlarına uygundur.
Başlıca Özellikler
- Elektrik tesisatlarının doğrudan yıldırım düşmesine karşı korunması
- IEC 61643-11:2011 ve EN 61643-11:2012 standartlarına göre kombine parafudr tip 1+2 25kA
- Yüksek potansiyel kısa devre arıza akımlarına sahip TT, TN-S ve TN-C şebekeleri için uygundur
- Çekilebilir kartuşları değiştirmek kolaydır ve titreşim önleyici kilitle takılabilir
- Sigorta veya devre kesici gibi herhangi bir yukarı akış bağlantı kesme cihazıyla birlikte kurulabilir
Teknik Özellikler
Ana14
| Ürün Serisi | PRD1 |
|---|---|
| Range Of Product | Acti 9 |
| Ürün Adı | Acti9 PRD1 |
| Ürün Ya Da Bileşen Tipi | Tak-çıkar kartuşlu kesinti durdurucu |
| Ürün Grubu | PRD1 25r |
| Cihaz Uygulaması | Dağıtım |
| Standartlar | EN 61643-11:2012; IEC 61643-11:2011 |
| Ürün Sertifikaları | CE |
| Kalite Etiketleri | KEMA-KEUR |
| Kutup Tanımı | 3P |
| Uzaktan Sinyalleme | Ile |
| Sinyal Kontakları Düzenleme | 1 SD (1 K/A) |
| Kesinti Durdurucu Tipi | Elektrikli dağıtım ağı |
| Topraklama Sistemi | TN-C |
Tamamlayıcı26
| Kesinti Durdurucu Sınıf Tipi | Tip 1 + 2 |
|---|---|
| Kesinti Durdurucu Teknolojisi | TAŞI; Kıvılcım aralığı |
| [Ue] Nominal Çalışma Voltajı | 400 V AC (+/- 10 %) -de 50/60 Hz |
| Nominal Deşarj Akımı | Ortak mod: 25 kA (L/PE) |
| Maksimum Deşarj Akımı | Ortak mod: 40 kA L/PE |
| [Iimp] Darbe Akımı | Ortak mod: 25 kA L/PE 12,5 A.s |
| [Uc] Maksimum Sürekli Çalışma Gerilimi | Ortak mod: 350 V L/PE |
| Giriş Akımı | Ortak mod 1,5 kV tip 2 L/PE |
| [Ut] Geçici Aşırı Gerilim | 1200 V N/PE 200 ms dayanım; 415 V L/N 5 s dayanım; 440 V L/N 7200 s güvenli arıza modu |
| [If] İzleme Akımı | 25 kA diferansiyel mod L/N; 3 kA diferansiyel mod L/N; 100 A ortak mod N/PE |
| Kısa Devre Dayanımı | 25 kA |
| Bağlantı Kesici Cihaz Tipi | Ilişkili sigorta GG 315 A up to Isc = 25 kA; Ilgili devre kesici NSXm 100E TM-D up to Isc = 16 kA; Ilgili devre kesici NSXm 100B TM-D up to Isc = 25 kA; Ilgili devre kesici Compact NSX100B TM-D up to Isc = 25 kA |
| Sinyalleme Devre Gerilimi | 1 A/250 V AC; 1 A/30 V DC |
| Montaj Modu | Takılabilir (DIN rayı) |
| 9 Mm Vida Adımı | 12 |
| Yükseklik | 90 mm |
| Genişlik | 108 mm |
| Derinlik | 71 mm |
| Ürün Ağırlığı | 1010 g |
| Renk | Antrasit gri (RAL 7016) |
| Malzeme | PBT (polibütilen tereftalat) |
| Bağlantılar - Terminaller | Tünel tipi terminal (üst veya alt) 10…35 mm² sert; Tünel tipi terminal (üst veya alt) 10…25 mm² esnek |
| Sıkma Torku | 4,5 N.m |
| Darbe Akımı | 25 kA |
| Uyumluluk Kodu | PRD1_25r |
| Pazar Segmenti | Küçük ölçekli işletmeler |
Ortam5
| IK Koruma Derecesi | IK05 conforming to IEC 62262 |
|---|---|
| Bağıl Nem | 5…95 % |
| Çalışma Yüksekliği | 2000 m |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Depolama Ortam Koşulları | -40…80 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 10,000 cm |
| Package 1 Width | 14,000 cm |
| Package 1 Length | 18,000 cm |
| Paket Ağırlığı (Lbs) | 977,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 7 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 7,930 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
