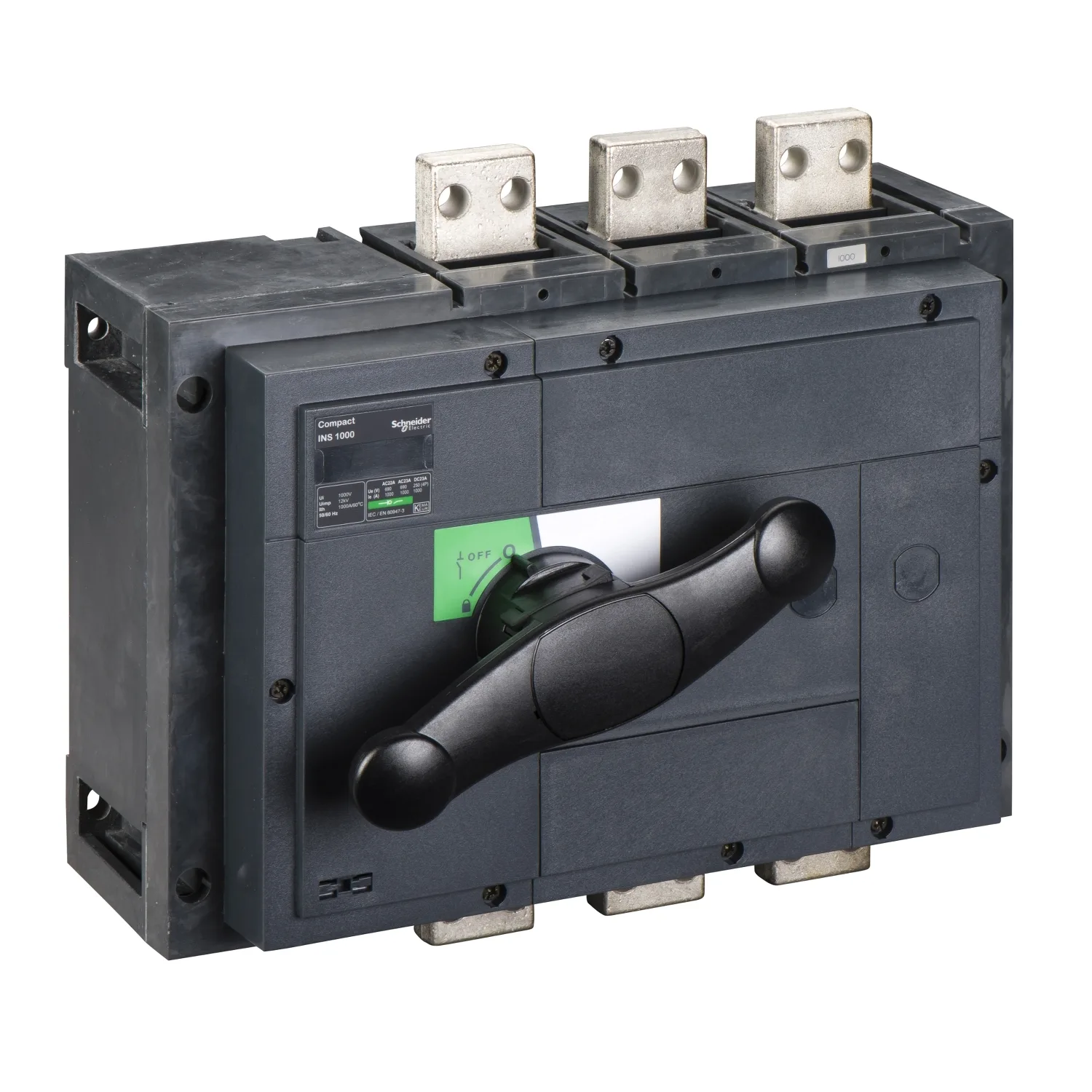

Name: 31332 - ComPacT, INS1000
Brand: Schneider
SKU: 31332
Price: 1809.00 EUR
Availability: BackOrder

Schneider 31332, ComPacT, INS1000. Kategori: ComPact INS/INV. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Açıklaması

IEC 60947-1 ve IEC60947-3 Standartlarında tanımlanan pozitif kontak göstergeli izolasyona uygundur
AC21A, AC22A ve AC23A kategorilerinde 415VAC'de çalışma akımı 1000A'dir
Anma gerilimi 690VAC 50/60Hz veya 250VDC
Siyah yönlendirici kol kolay kullanım ve akım kesintilerinde yüksek performans sunmak için tasarlanmıştır
Compact INS1000 is a class II insulation level front-face device as per IEC 60664 Standart.

Tüm ComPacT serisi için Schneider Electric yeşil imza stili
Panel üreticileri için kablolama süresinde tahmini %40 azalma
Yeni ergonomik ön plaka tasarımı sayesinde daha kolay kurulumu deneyimleyin
Tüm yardımcıların doğru noktada olduğundan emin olun ve doğru bobin derecesine sahip olduğunuzu kontrol edin.
Daha kolay kesici manuel çalıştırma için ergonomik yeni geçiş

Ana16

Seri	Compact
Ürün Adı	ComPacT INS
Ürün Ya Da Bileşen Tipi	Bağlantı kesici
Kutup Tanımı	3P
Şebeke Tipi	AC; DC
Şebeke Frekansı	50/60 Hz
[Ie] Nominal Çalışma Akımı	AC-21A: 1000 A AC 50/60 Hz 220/240 V; AC-21A: 1000 A AC 50/60 Hz 380/415 V; AC-21A: 1000 A AC 50/60 Hz 440/480 V; AC-21A: 1000 A AC 50/60 Hz 480 V NEMA; AC-21A: 1000 A AC 50/60 Hz 500/525 V; AC-21A: 1000 A AC 50/60 Hz 660/690 V; AC-22A: 1000 A AC 50/60 Hz 220/240 V; AC-22A: 1000 A AC 50/60 Hz 380/415 V; AC-22A: 1000 A AC 50/60 Hz 440/480 V; AC-22A: 1000 A AC 50/60 Hz 480 V NEMA; AC-22A: 1000 A AC
[Ui] Nominal Yalıtım Voltajı	1000 V AC 50/60 Hz
[Uimp] Nominal Darbe Dayanım Voltajı	12 kV
[Ith] Klasik Açık Hava Termik Akımı	1000 A -de 60 °C
[Icm] Nominal Kısa Devre Kapama Kapasitesi	330 kA şebeke tarafı koruma devre kesicisi ile 690 V AC -de 50/60 Hz; 75 kA sadece yük ayırıcı 690 V AC -de 50/60 Hz
[Ue] Nominal Çalışma Voltajı	125 V DC; 690 V AC 50/60 Hz
Yalıtıma Uygunluk	Evet
Kontak Konum Göstergesi	Evet
Görünür Kesme	Yok
Kirletme Derecesi	3

Tamamlayıcı17

Kontrol Tipi	Doğrudan ön makaralı kol
Kol Rengi	Siyah
Montaj Tipi	Sabit
Montaj Desteği	Ray; Plaka
Üst Bağlantı	Ön
Aşağı Bağlantı	Ön
Maksimum Güç	AC-23: 315 kW -de 220/240 V AC 50/60 Hz; AC-23: 560 kW -de 380/400 V AC 50/60 Hz; AC-23: 630 kW -de 415 V AC 50/60 Hz; AC-23: 710 kW -de 500/525 V AC 50/60 Hz; AC-23: 900 kW -de 660/690 V AC 50/60 Hz
Nominal Görev	Kesintisiz
Kesintili Görev Sınıfı	Sınıf % 120 - 60
[Icw] Nominal Kısa Süreli Dayanma Akımı	10 kA süresince 20 s 'e uygunIEC 60947-3; 20 kA süresince 3 s 'e uygunIEC 60947-3; 35 kA süresince 1 sn 'e uygunIEC 60947-3; 42 kA süresince 0,8 sn. 'e uygunIEC 60947-3; 50 kA süresince 0,5 sn 'e uygunIEC 60947-3; 8 kA süresince 30 s 'e uygunIEC 60947-3
Mekanik Dayanıklılık	3000 cycles
Elektrik Dayanıklılığı	AC-21A: 500 cycles 220/240 V AC 50/60 Hz; AC-21A: 500 cycles 380/415 V AC 50/60 Hz; AC-21A: 500 cycles 440/480 V AC 50/60 Hz; AC-21A: 500 cycles 480 V AC 50/60 Hz 'e uygunNEMA; AC-21A: 500 cycles 500/525 V AC 50/60 Hz; AC-21A: 500 cycles 660/690 V AC 50/60 Hz; AC-22A: 500 cycles 220/240 V AC 50/60 Hz; AC-22A: 500 cycles 380/415 V AC 50/60 Hz; AC-22A: 500 cycles 440/480 V AC 50/60 Hz; AC-22A: 500 c
Bağlantı Aralığı	70 mm
Yükseklik	300 mm
Genişlik	340 mm
Derinlik	146,5 mm
Ürün Ağırlığı	14 kg

Ortam6

Standartlar	IEC 60947-1; IEC 60947-3
Ürün Sertifikaları	KEMA-KEUR
IP Koruma Derecesi	IP40 conforming to IEC 60529
IK Koruma Derecesi	IK07 conforming to EN 50102
Nominal Çalışma Ortam Sıcaklığı	-25…70 °C
Depolama Ortam Koşulları	-50…85 °C

Paketleme üniteleri6

Sözleşme garantisi1

Garanti (ay Olarak)	18
