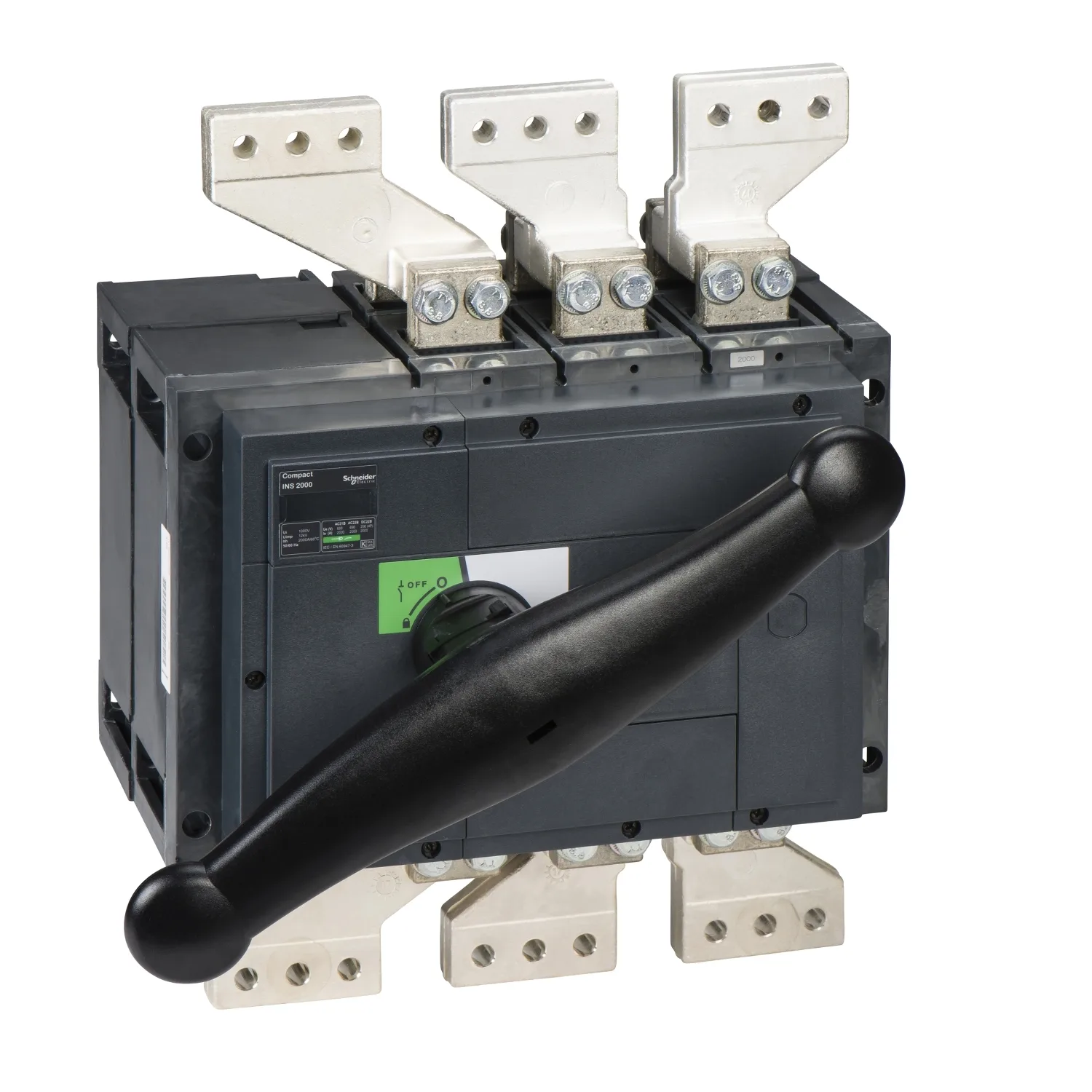

Schneider 31338 - ComPacT, INS2000
Schneider

31338 - ComPacT, INS2000

Schneider 31338, ComPacT, INS2000. Kategori: ComPact INS/INV. Fiyat ve teslim süresi için teklif isteyin.

  • Referans Kodu:31338
  • Üretici / Marka:Schneider
  • Stok Durumu:Sipariş Üzerine / Stok Sorunuz
  • Fiyat:4.354,00 EUR (Teklif İsteyiniz)
WhatsApp ile Fiyat Teklifi Alın

Öne Çıkan Özellikler

Seri
Compact
Ürün Adı
ComPacT INS
Ürün Ya Da Bileşen Tipi
Bağlantı kesici
Kutup Tanımı
3P
← Kataloğa Geri Dön

Ürün Açıklaması

  • IEC 60947-1 ve IEC60947-3 Standartlarında tanımlanan pozitif kontak göstergeli izolasyona uygundur
  • AC21B ve AC22B kategorilerinde çalışma akımı 415VAC'de 2000A'dir
  • Anma gerilimi 690VAC 50/60Hz veya 250VDC
  • Siyah yönlendirici kol kolay kullanım ve akım kesintilerinde yüksek performans sunmak için tasarlanmıştır
  • Compact INS2000, IEC 60664 Standardına göre sınıf II yalıtım seviyesinde bir ön yüz cihazıdır.

Başlıca Özellikler

  • Tüm ComPacT serisi için Schneider Electric yeşil imza stili
  • Panel üreticileri için kablolama süresinde tahmini %40 azalma
  • Yeni ergonomik ön plaka tasarımı sayesinde daha kolay kurulumu deneyimleyin
  • Tüm yardımcıların doğru noktada olduğundan emin olun ve doğru bobin derecesine sahip olduğunuzu kontrol edin.
  • Daha kolay kesici manuel çalıştırma için ergonomik yeni geçiş

Teknik Özellikler

Ana16
SeriCompact
Ürün AdıComPacT INS
Ürün Ya Da Bileşen TipiBağlantı kesici
Kutup Tanımı3P
Şebeke TipiAC; DC
Şebeke Frekansı50/60 Hz
[Ie] Nominal Çalışma AkımıAC-21B: 2000 A AC 50/60 Hz 220/240 V; AC-21B: 2000 A AC 50/60 Hz 380/415 V; AC-21B: 2000 A AC 50/60 Hz 440/480 V; AC-21B: 2000 A AC 50/60 Hz 480 V NEMA; AC-21B: 2000 A AC 50/60 Hz 500/525 V; AC-21B: 2000 A AC 50/60 Hz 660/690 V; AC-22B: 2000 A AC 50/60 Hz 220/240 V; AC-22B: 2000 A AC 50/60 Hz 380/415 V; AC-22B: 2000 A AC 50/60 Hz 440/480 V; AC-22B: 2000 A AC 50/60 Hz 480 V NEMA; AC-22B: 2000 A AC
[Ui] Nominal Yalıtım Voltajı1000 V AC 50/60 Hz
[Uimp] Nominal Darbe Dayanım Voltajı12 kV
[Ith] Klasik Açık Hava Termik Akımı2000 A -de 60 °C
[Icm] Nominal Kısa Devre Kapama Kapasitesi105 kA sadece yük ayırıcı 690 V AC -de 50/60 Hz; 330 kA şebeke tarafı koruma devre kesicisi ile 690 V AC -de 50/60 Hz
[Ue] Nominal Çalışma Voltajı125 V DC; 690 V AC 50/60 Hz
Yalıtıma UygunlukEvet
Kontak Konum GöstergesiEvet
Görünür KesmeYok
Kirletme Derecesi3
Tamamlayıcı16
Kontrol TipiDoğrudan ön makaralı kol
Kol RengiSiyah
Montaj TipiSabit
Montaj DesteğiPlaka; Ray
Üst BağlantıÖn
Aşağı BağlantıÖn
Nominal GörevKesintisiz
Kesintili Görev SınıfıSınıf % 120 - 60
[Icw] Nominal Kısa Süreli Dayanma Akımı50 kA süresince 0,5 sn 'e uygunIEC 60947-3; 11 kA süresince 30 s 'e uygunIEC 60947-3; 13 kA süresince 20 s 'e uygunIEC 60947-3; 30 kA süresince 3 s 'e uygunIEC 60947-3; 50 kA süresince 0,8 sn. 'e uygunIEC 60947-3; 50 kA süresince 1 sn 'e uygunIEC 60947-3
Mekanik Dayanıklılık3000 cycles
Elektrik DayanıklılığıAC-21B: 100 cycles 220/240 V AC 50/60 Hz; AC-21B: 100 cycles 380/415 V AC 50/60 Hz; AC-21B: 100 cycles 440/480 V AC 50/60 Hz; AC-21B: 100 cycles 480 V AC 50/60 Hz 'e uygunNEMA; AC-21B: 100 cycles 500/525 V AC 50/60 Hz; AC-21B: 100 cycles 660/690 V AC 50/60 Hz; AC-22B: 100 cycles 220/240 V AC 50/60 Hz; AC-22B: 100 cycles 380/415 V AC 50/60 Hz; AC-22B: 100 cycles 440/480 V AC 50/60 Hz; AC-22B: 100 c
Bağlantı Aralığı70 mm
Yükseklik440 mm
Genişlik347,5 mm
Derinlik227,5 mm
Ürün Ağırlığı35 kg
Ortam6
StandartlarIEC 60947-1; IEC 60947-3
Ürün SertifikalarıKEMA-KEUR
IP Koruma DerecesiIP40 conforming to IEC 60529
IK Koruma DerecesiIK07 conforming to EN 50102
Nominal Çalışma Ortam Sıcaklığı-25…70 °C
Depolama Ortam Koşulları-50…85 °C
Paketleme üniteleri6
Unit Type Of Package 1PCE
Paketteki Birim Sayısı1
Package 1 Height44,000 cm
Package 1 Width61,000 cm
Package 1 Length59,000 cm
Paket Ağırlığı (Lbs)47,990 kg
Sözleşme garantisi1
Garanti (ay Olarak)18
