50442 - TOROID GA300 DIA. 300 MM
Schneider 50442, TOROID GA300 DIA. 300 MM. Kategori: "VigiPacT". Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:50442
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:953,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- VigiPacT
- Ürün Grubu
- GA300
- Ürün Ya Da Bileşen Tipi
- Toprak kaçağı akım sensörü
- Cihaz Uygulaması
- Ekipman izleme ve kontrolü
Ürün Açıklaması
- Bu toroid, Vigilohm İzolasyon Arıza konumlandırıcılarına ve VigiPacT Tip A artık akım koruma ve izleme rölelerine adanmıştır
- Vigilohm Insulation Monitor'den enjekte edilen bileşenin izlenmesine olanak sağlar, ve VigiPacT izleme ve koruma röleleri için 630A'e kadar bir akım değerinin ölçülmesine imkan tanır
- Transformatör oranı 1/1000
- Toroidin iç çapı 300mm ve Ağırlığı 2.280kg
- Kablolar toroid içinde ortalanmalı ve tüm bu kabloların temsil ettiği çap 150 milimetreyi geçmemelidir
- Faz başına maksimum kesit (R, S, T, N) bakır iletken için 240mm²'lik 2 kablodur
Başlıca Özellikler
- VigiPacT röleleri, ComPacT devre kesicilerle koordinasyon sağlar (40ms içinde kapanır)
- Güç kaynağının, röle/toroid bağlantısının ve dahili elektronik aksamın sürekli izlenmesi
- VigiPacT rölelerinin güçlendirilmiş yalıtımı (aşırı gerilim kategorisi IV)
- Kurşun-mühürlü bir kapak veya parola ile korunan ayarlara erişim
- Green Premium etiketli ürünler, RoHS ve REACH uyumlu
Teknik Özellikler
Ana7
| Seri | VigiPacT |
|---|---|
| Ürün Grubu | GA300 |
| Ürün Ya Da Bileşen Tipi | Toprak kaçağı akım sensörü |
| Cihaz Uygulaması | Ekipman izleme ve kontrolü |
| Seri Uyumluluğu | VigiPacT RH10M rezidüel akım koruma rölesi; VigiPacT RH10P rezidüel akım koruma rölesi; VigiPacT RH21M rezidüel akım koruma rölesi; VigiPacT RH21P rezidüel akım koruma rölesi; VigiPacT RH68M rezidüel akım koruma rölesi; VigiPacT RH86M rezidüel akım koruma rölesi; VigiPacT RH86P rezidüel akım koruma rölesi; VigiPacT RH99M rezidüel akım koruma rölesi; VigiPacT RH99P rezidüel akım koruma rölesi; Vigi |
| Current Sensor Type | A-tipi kapalı toroid |
| [Ie] Nominal Çalışma Akımı | 630 A |
Tamamlayıcı15
| Transformatör Oranı | 1/1000 |
|---|---|
| Şebeke Frekansı | 50/60 Hz; 400 Hz |
| Nominal Kısa Devre Dayanma Akımı (Ik) | 85 kA için 0,5 sn |
| Rezidüel Kısa Devreye Dayanma Akımı | 85 kA / 0,5 sn 'e uygunIEC 60947-2 |
| [Ui] Nominal Yalıtım Voltajı | 1000 V |
| Aşırı Gerilim Kategorisi | IV |
| Nominal Yıldırım Darbe Dayanım Gerilimi (Up) | 12 kV |
| Montaj Modu | Sabit (kablolar) |
| Bağlantılar - Terminaller | Vidalı bağlantı 0,22…2,5 mm² |

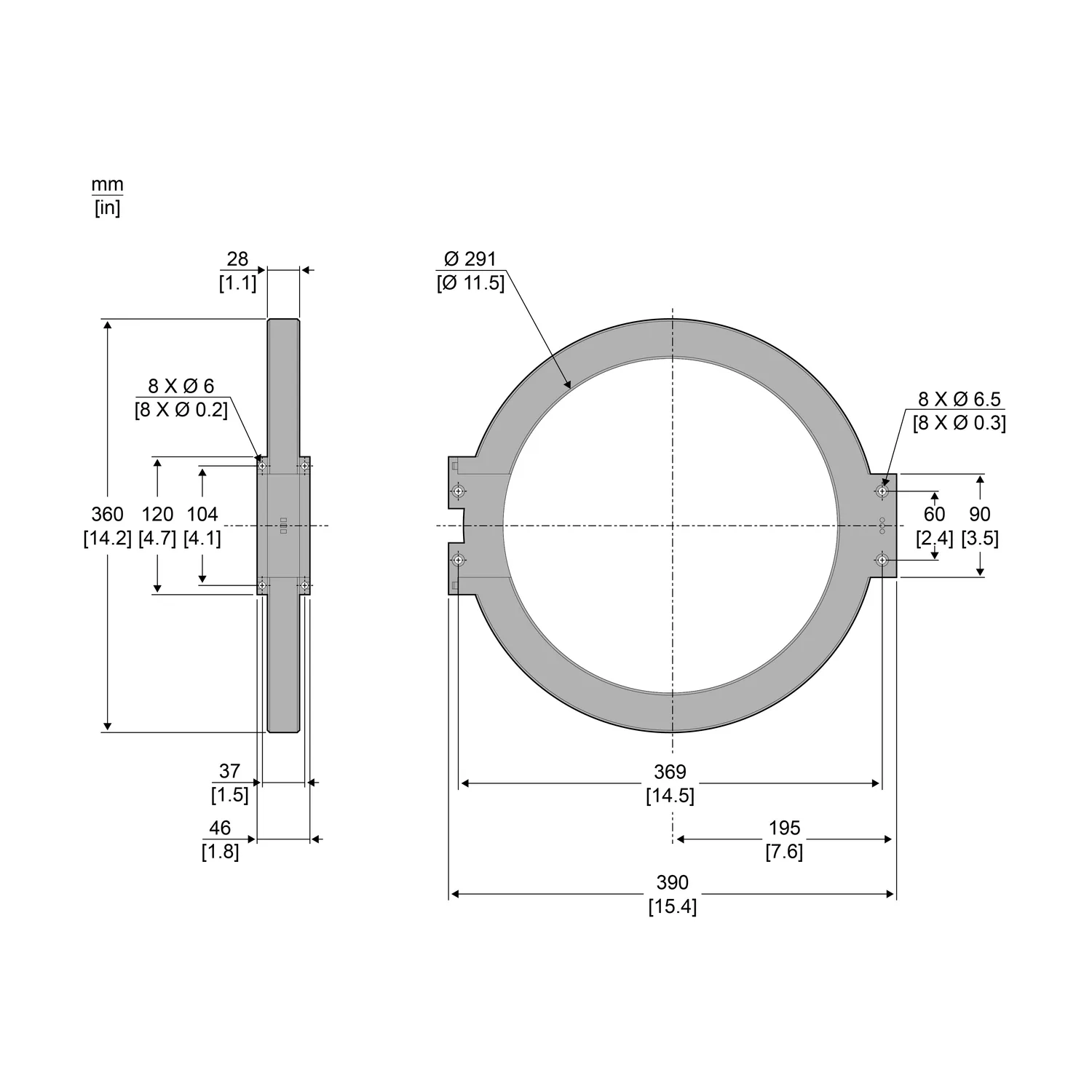

| Çap | Dahili: 291 mm |
| Ürün Ağırlığı | 2,28 kg |
| Yükseklik | Dış: 360 mm |
| Genişlik | Dış: 390 mm |
| Genişlik | 390 mm |
| Derinlik | 46 mm |
Ortam7
| IP Koruma Derecesi | Gövde: IP30; Konnektörler: IP20 |
|---|---|
| Çevresel Özellik | Hizmet esnasında nemli sıcağa maruz kalma: kategori C2: 48 saat 'e uygunIEC 60068-2-56; Hizmet esnasında değilken nemli sıcağa maruz kalma (25...55 °C, RH % 95) : 28 döngü 'e uygunIEC 60068-2-30; Tuz buharı: Kb/2 'e uygunIEC 60068-2-52 |
| Kirletme Derecesi | Seviye 3 'e uygunIEC 60664-1 |
| Nominal Çalışma Ortam Sıcaklığı | -35…70 °C |
| Depolama Ortam Koşulları | -55…85 °C |
| Standartlar | IEC 60947-2 |
| Ürün Sertifikaları | CE |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 5,400 cm |
| Package 1 Width | 36,800 cm |
| Package 1 Length | 40,200 cm |
| Paket Ağırlığı (Lbs) | 2,139 kg |
| Unit Type Of Package 2 | S04 |
| Number Of Units İn Package 2 | 5 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 40,000 cm |
| Package 2 Length | 60,000 cm |
| Package 2 Weight | 11,393 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
