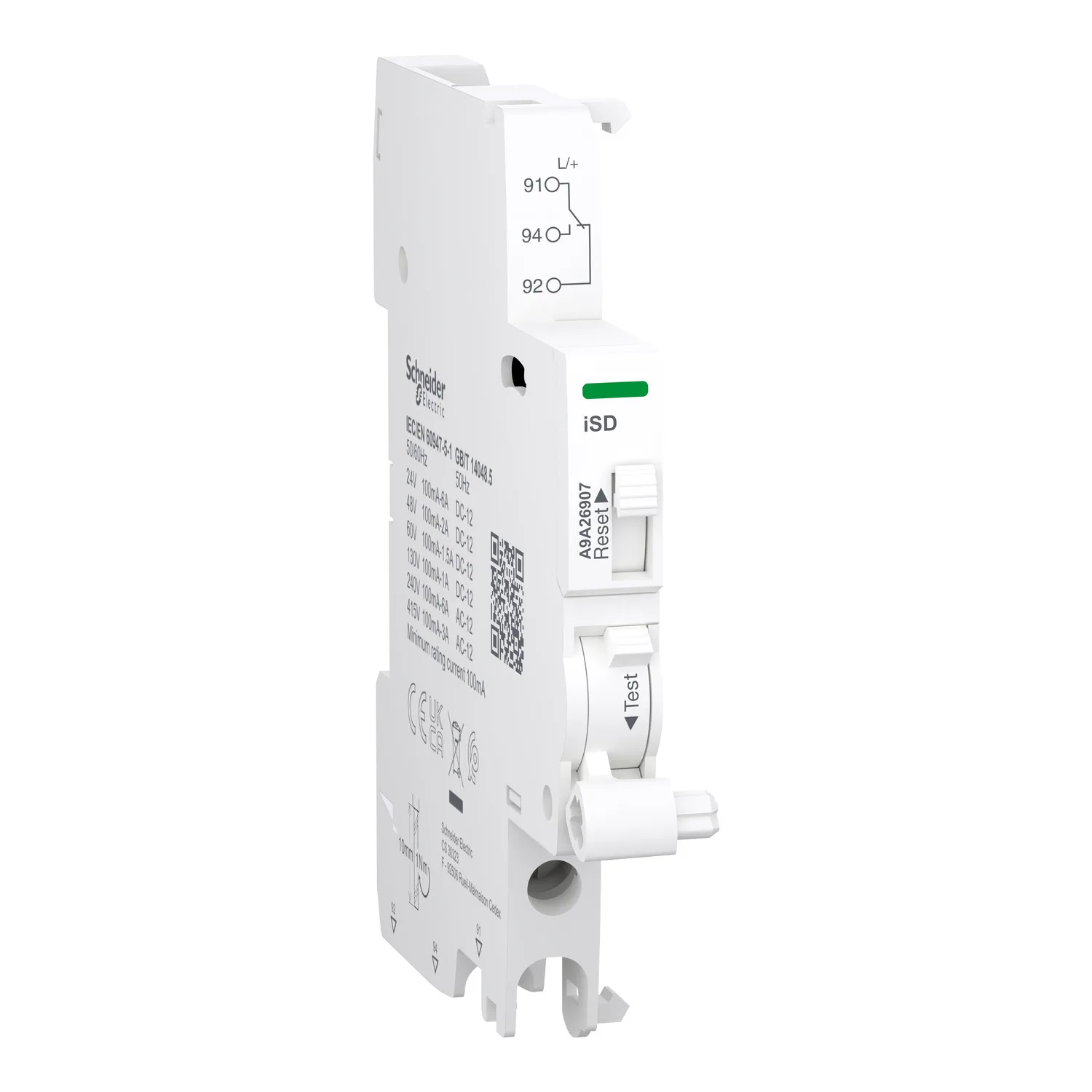

A9A26907 - iSD alarm kontağı YENİ
Schneider A9A26907, iSD alarm kontağı YENİ. Kategori: Acti9 göstergesi ve açma yardımcıları. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:A9A26907
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:35,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Range Of Product
- Acti 9
- Ürün Ya Da Bileşen Tipi
- Hata kontağı
- Ürün Grubu
- iSD
- Sinyal Kontakları Düzenleme
- 1 K/A
Ürün Açıklaması
Bu Acti9 elektriksel yardımcı cihaz, ilgili cihazın arızası durumunda uzaktan sinyal vermek için kullanılan modüler bir arıza kontağıdır. AC şebekesinde, nominal akım 240VAC’de 50Hz ile 60Hz çalışma frekansında 100 mA’den 6 A’ye, 415VAC’de ise 50Hz ile 60Hz çalışma frekansında 100 mA’den 3 A’ye kadardır. DC şebekesinde, nominal akım 24VDC ile 130VDC arasında her zaman 100 mA’den başlar. Akım değerleri; 24VDC’de 6 A, 48VDC’de 2 A, 60VDC’de 1,5 A ve 130VDC’de 1 A’ya kadar yükselir. 1 konumlu, 1 C/O kontak tipine sahip bir anahtarı vardır. Küçük ticari veya konut binalarındaki yeni veya yenilenmiş tesisatlar için tasarlanmıştır. Bu arıza kontağı, tek terminalli, iC60H RCBO, iC60H RCBO PoN, iC60H2 RCBO, iC60N RCBO ve iKQE RCBO gibi Acti9 serileriyle uyumludur. Bu arıza kontağı Acti9 iDT40, iDT40 XA ve iDD40 gibi Acti9 serileriyle uyumludur. iSD, ya cihazın kısa adı ya da uyumluluk kodu olarak kullanılır. Mekanik gösterge, sinyal için ürün üzerinde (yerel) bulunmaktadır. Alt kısımda vida kelepçeli terminal bağlantısı vardır. Bu bağlantı, 1 mm² ile 4 mm² kesitli sert bakır kablo kullanımına olanak sağlar. Alt kısımda vida kelepçeli terminal bağlantısı vardır. Bu bağlantı, 0,5 mm² ile 2,5 mm² kesitli esnek bakır kablo kullanımına olanak sağlar. Alt kısımda vida kelepçeli terminal bağlantısı vardır. Bu bağlantı, 2,5 mm² kesitli sert bakır kablo (2 adet kablo) kullanımına olanak sağlar. Alt kısımda vida kelepçeli terminal bağlantısı vardır. Bu bağlantı, 1,5 mm² kesitli kovanlı esnek bakır kablo (2 adet kablo) kullanımına olanak sağlar. Nominal yalıtım gerilimi (Ui) 500V’a kadar çıkabilir. Nominal darbe dayanım gerilimi (Uimp) ise 4kV'dir. 9mm aralıklarda genişlik 1'dir. Boyutlar (G) 9mm x (Y) 86mm x (D) 73mm'dir. Ürün rengi beyazdır (RAL 9003). Kirlilik seviyesi 3'tür. Tropikleşme seviyesi işlem 2'dir. Bağlantı sıkma torku PZ1 tornavida tipi için 1 N·m'dir (alt). IEC 60529 standardına göre IP koruma derecesi IP20'dir. Çalışma sıcaklığı -35°C ile +70°C arasındadır. Saklama sıcaklığı -40°C ile +85°C arasındadır. Bu ürün EN/IEC 60947-5-1 ve GB/T 14048.5 standartlarına uygundur. Bu ürün CE ve UKCA işaretlemeleri ile sertifikalandırılmıştır.
Başlıca Özellikler
- Varsayılan Aygıtlar için Açılış durumuna sinyallemeyi bildirebilir
- MCB'nin hemen solundaki klipslerle sabitlenmelidir.
- 100mA'den 6A'e kadar akıma sahip standart uygulamalarla uyumludur
- Tek terminalli, iC60H RCBO, iC60H RCBO PoN, iC60H2 RCBO ve iC60N RCBO gibi Acti9 cihazlarıyla da uyumludur.
Teknik Özellikler
Ana9
| Range Of Product | Acti 9 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Hata kontağı |
| Ürün Grubu | iSD |
| Sinyal Kontakları Düzenleme | 1 K/A |
| [In] Nominal Akım | 0,1…6 A at 24...240 V, AC 50/60 Hz; 0,1…3 A at 415 V, AC 50/60 Hz; 0,1…6 A at 24 V, DC; 0,1…2 A at 48 V, DC; 0,1…1,5 A at 60 V, DC; 0,1…1 A at 130 V, DC |
| 9 Mm Vida Adımı | 1 |
| Standartlar | EN/IEC 60947-5-1; GB/T 14048,5 |
| Ürün Sertifikaları | CE; UKCA |
| Kalite Etiketleri | EAC; CCC; CMIM |
Tamamlayıcı16
| Seri Uyumluluğu | Acti9 İC60H RCBO; Acti9 iC60H RCBO PoN; Acti9 İC60H2 RCBO; Acti9 iC60N RCBO; Acti9 iKQE RCBO; Acti9 iCVm40; Acti9 iCVr40; Acti9 iDDm40 |
|---|---|
| [Ui] Nominal Yalıtım Voltajı | 500 V |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV |
| Cihaz Üzerii Sinyalizasyon | Mekanik gösterge |
| Montaj Tipi | Takılabilir |
| Montaj Konumu | Left side of circuit-breaker |
| Montaj Desteği | DIN rayı |
| Comb Busbar Dağıtım Bloğu Uyumluluğu | Üst: EVET |
| Yükseklik | 86 mm |
| Genişlik | 9 mm |
| Derinlik | 73 mm |
| Ürün Ağırlığı | 33 g |
| Renk | Beyaz |
| Bağlantılar - Terminaller | Vida kelepçesi terminali (alt): 1 cable(s) 0,5…2,5 mm² - esnek; Vida kelepçesi terminali (alt): 1 cable(s) 1…4 mm² - sert; Vida kelepçesi terminali (alt): 2 cable(s) 2,5 mm² - sert; Vida kelepçesi terminali (alt): 2 cable(s) 1,5 mm² - halkalı ve esnek |
| Tel Sıyırma Uzunluğu | 10 mm |
| Sıkma Torku | 1 N.m alt |
Ortam6
| IP Koruma Derecesi | IP20 |
|---|---|
| Kirletme Derecesi | 3 |
| Tropik İklim | 2 |
| Bağıl Nem | 95 % -de 55 °C |
| Nominal Çalışma Ortam Sıcaklığı | -35…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 2,100 cm |
| Package 1 Width | 8,000 cm |
| Package 1 Length | 9,300 cm |
| Paket Ağırlığı (Lbs) | 40,000 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 8,500 cm |
| Package 2 Width | 9,700 cm |
| Package 2 Length | 27,000 cm |
| Package 2 Weight | 569,000 g |
| Unit Type Of Package 3 | S03 |
| Number Of Units İn Package 3 | 120 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 6,380 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
