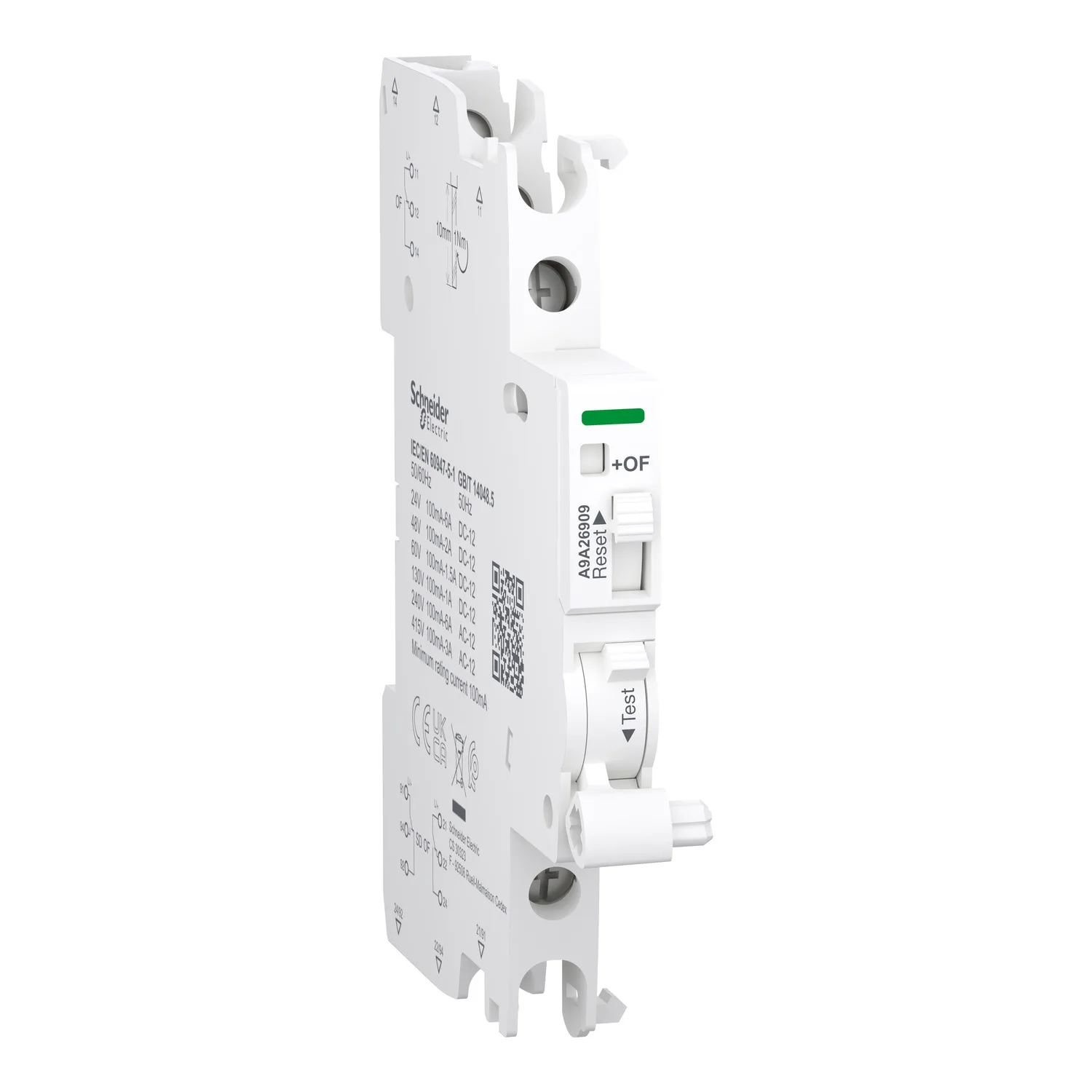

Bu Acti9 elektriksel yardımcı cihaz, modüler bir açık kontak (OC) ve arıza kontaktır. 2 adet kontak (2 NO/NC) bağlı cihazın sinyal bilgilerini raporlayabilir. AC şebekede In anma akımı, 240VAC'de 50Hz-60Hz çalışma frekansında 100mA ile 6A arasında, 415VAC'de 50Hz-60Hz çalışma frekansında 100mA ile 3A arasındadır. DC şebekesinde, nominal akım 24VDC ile 130VDC arasında her zaman 100 mA’den başlar. Akım değerleri; 24VDC’de 6 A, 48VDC’de 2 A, 60VDC’de 1,5 A ve 130VDC’de 1 A’ya kadar yükselir. 2 konumlu, 2 C/O kontak tipine sahip anahtarları vardır. Küçük ticari veya konut binalarındaki yeni veya yenilenmiş tesisatlar için tasarlanmıştır. Bu çift açık kontak (OC) veya arıza kontağı, iC60, ARA, RCA, iC40, iID, iDPN Vigi, iSW-NA, tek terminalli ve çift terminalli gibi Acti9 serileriyle uyumludur. OC ve arıza kontağı sadece Acti9 serileri için takılmıştır. Bunlara iID, iDPN Vigi, iSW-NA, ARA, iC60 ve 2 adet değişim kontağı içeren RCA cihazları da dahildir. Tarak barası olmasa bile iC40, iC40 ARC, iCV40, iCV40 Vigi ARC ile de uyumludur. iSD+OF, ya cihazın kısa adı ya da uyumluluk kodu olarak kullanılır. Mekanik gösterge, sinyal için ürün üzerinde (yerel) bulunmaktadır. Üstte ve altta vida kelepçeli terminal bağlantısı vardır. Bu bağlantılar, 1 mm² ile 4 mm² kesitli sert bakır kablo kullanımına olanak sağlar. Üstte ve altta vida kelepçeli terminal bağlantısı vardır. Bu bağlantılar, 0,5 mm² ile 2,5 mm² kesitli esnek bakır kablo kullanımına olanak sağlar. Üstte ve altta vida kelepçeli terminal bağlantısı vardır. Bu bağlantılar, 2,5 mm² kesitli sert bakır kablo (2 adet kablo) kullanımına olanak sağlar. Üstte ve altta vida kelepçeli terminal bağlantısı vardır. Bu bağlantılar, 1,5 mm² kesitli kovanlı esnek bakır kablo (2 adet kablo) kullanımına olanak sağlar. Nominal yalıtım gerilimi (Ui) 500V’a kadar, nominal darbe dayanım gerilimi (Uimp) ise 4kV'dir. 9mm aralıklarda genişlik 1'dir. Boyutlar (G) 9mm x (Y) 90mm x (D) 73mm'dir. Ürün rengi beyazdır (RAL 9003). Kirlilik seviyesi 3'tür. Tropikleşme seviyesi işlem 2'dir. Bağlantı sıkma torku PZ1 tornavida tipi için 1 N·m'dir (alt). IEC 60529 standardına göre IP koruma derecesi IP20'dir. Çalışma sıcaklığı -35°C ile +70°C arasındadır. Saklama sıcaklığı -40°C ile +85°C arasındadır. Bu ürün EN/IEC 60947-5-1 ve GB/T 14048.5 standartlarına uygundur. Bu ürün CE ve UKCA işaretlemeleri ile sertifikalandırılmıştır.
Başlıca Özellikler
- Sinyalizasyonu Açık/Kapalı veya Varsayılan Aygıtlar için Açılış durumuna raporlayabilir
- MCB'nin hemen solundaki klipslerle sabitlenmelidir.
- 100mA'den 6A'e kadar akıma sahip standart uygulamalarla uyumludur
- Tek terminalli, iC60H RCBO, iC60H RCBO PoN, iC60H2 RCBO ve iC60N RCBO gibi Acti9 cihazlarıyla da uyumludur.
