Schneider

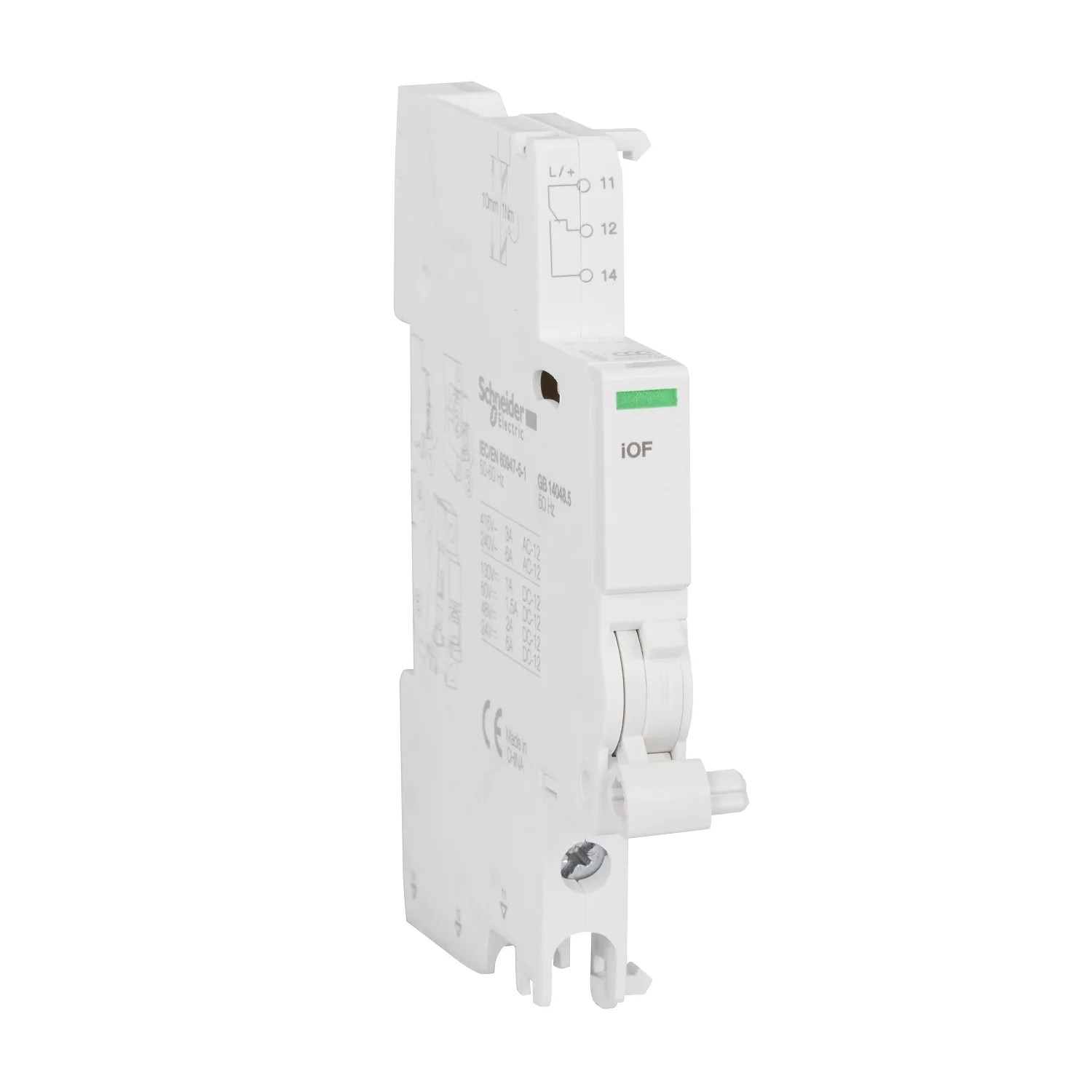

A9A26924 - Yardımcı kontaklar; 230/400VAC; yanda, DIN rayı montajı için
Satışta değil
Schneider A9A26924, Yardımcı kontaklar; 230/400VAC; yanda, DIN rayı montajı için. Kategori: Acti9 iC60. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:A9A26924
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Range Of Product
- Acti 9
- Ürün Ya Da Bileşen Tipi
- AK kontağı
- Ürün Grubu
- İOF
- Sinyal Kontakları Düzenleme
- 1 K/A
Ürün Açıklaması
- 2 kontak 1 NO + 1NC, ilgili cihazın sinyal bilgilerini Acti9 Smartlink'e bildirebilir
- Ayrıca elektrik arızasını, açma yardımcısının çalıştırılmasını, ilgili cihaz bilgilerinin Açık veya Kapalı konumunu programlanabilir bir mantık kontrolörüne bildirir
- Aşağı akım taraklı busbar ile uyumludur
- İlgili cihazın arızası üzerine konum ve açmanın uzaktan gösterimi
- Ue anma çalışma gerilimi 24VAC ila 415VAC veya 24VDC ila 130VDC
- Çalışma frekansı 50Hz veya 60Hz
- Ie anma çalışma akımı 24VDC altında 6A, 48VDC altında 2A, 60VDC altında 1,5A, 130VDC altında 1A'dır
- Ie anma çalışma akımı 24VAC altında 6A, 240VAC altında 3A, 415VAC altında 3A'dır
- Anma yalıtım voltajı 400VAC
- 9mm seviyede genişlik 1'dir
- Ürün rengi beyazdır (RAL9003)
- Ürün ağırlığı 32g
- Koruma derecesi Terminallerde IP20 ve kutuda IP40
- Çalışma sıcaklığı -35°C ila +70°C
- Depolama sıcaklığı -40°C ila +85°C
- Bu ürün EN/IEC 60947-5-1 standardına uygundur.
Teknik Özellikler
Ana7
| Range Of Product | Acti 9 |
|---|---|
| Ürün Ya Da Bileşen Tipi | AK kontağı |
| Ürün Grubu | İOF |
| Sinyal Kontakları Düzenleme | 1 K/A |
| [In] Nominal Akım | AC-12 6 A at 240 V, AC 50/60 Hz; AC-12 3 A at 415 V, AC 50/60 Hz; DC-12 2 A at 48 V, DC; DC-12 1,5 A at 60 V, DC; DC-12 1 A at 130 V, DC; DC-12 6 A at 24 V, DC |
| 9 Mm Vida Adımı | 1 |
| Standartlar | EN/IEC 60947-5-1 |
Tamamlayıcı14
| Seri Uyumluluğu | Acti9 İC60H RCBO; Acti9 iC60H RCBO PoN; Acti9 İC60H2 RCBO; Acti9 iC60N RCBO; Acti9 iKQE RCBO |
|---|---|
| [Ui] Nominal Yalıtım Voltajı | 500 V |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV |
| Montaj Tipi | Takılabilir |
| Montaj Desteği | DIN rayı |
| Comb Busbar Dağıtım Bloğu Uyumluluğu | Üst: EVET |
| Yükseklik | 86 mm |
| Genişlik | 9 mm |
| Derinlik | 73 mm |
| Ürün Ağırlığı | 32 g |
| Renk | Beyaz |
| Bağlantılar - Terminaller | Vida kelepçesi terminali (alt): 1 cable(s) 1…4 mm² - sert; Vida kelepçesi terminali (alt): 1 cable(s) 0,5…2,5 mm² - esnek; Vida kelepçesi terminali (alt): 2 cable(s) 2,5 mm² - sert; Vida kelepçesi terminali (alt): 2 cable(s) 1,5 mm² - halkalı ve esnek |
| Tel Sıyırma Uzunluğu | 10 mm |
| Sıkma Torku | 1 N.m |
Ortam5
| IP Koruma Derecesi | IP20 conforming to EN/IEC 60947-5-1 |
|---|---|
| Kirletme Derecesi | 3 'e uygunEN/IEC 60947-5-1 |
| Tropik İklim | 2 'e uygunEN/IEC 60947-5-1 |
| Nominal Çalışma Ortam Sıcaklığı | -35…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 7,8 cm |
| Package 1 Width | 2 cm |
| Package 1 Length | 9,2 cm |
| Paket Ağırlığı (Lbs) | 40 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 8,5 cm |
| Package 2 Width | 10 cm |
| Package 2 Length | 27,2 cm |
| Package 2 Weight | 570 g |
| Unit Type Of Package 3 | S03 |
| Number Of Units İn Package 3 | 120 |
| Package 3 Height | 30 cm |
| Package 3 Width | 30 cm |
| Package 3 Length | 40 cm |
| Package 3 Weight | 6,35 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
