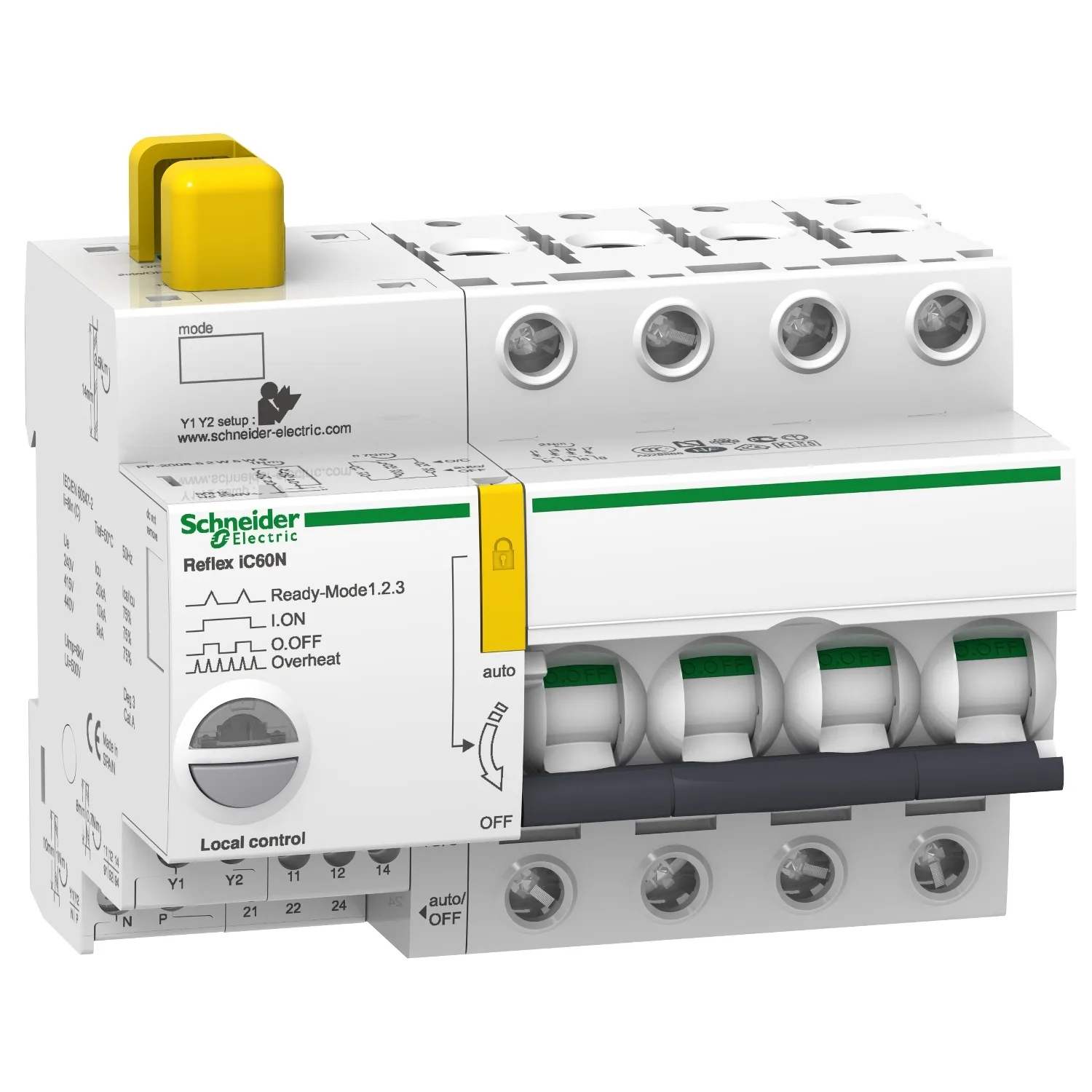

Name: Reflex iC60N Ti24 40 A 4P C eğrisi entegre kontrollü Otomatik Sigorta
Brand: Schneider
SKU: A9C62440
Price: 606.00 EUR
Availability: BackOrder

Schneider A9C62440, Reflex iC60N Ti24 40 A 4P C eğrisi entegre kontrollü Otomatik Sigorta. Kategori: Acti 9 Reflex iC60. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Cihaz Uygulaması: Dağıtım; Kontrol
Seri: Acti9
Ürün Adı: Reflex iC60
Ürün Grubu: Reflex iC60N

← Kataloğa Geri Dön

Ürün Açıklaması

Devre kesici olarak IEC/EN 60947-2'ye göre kesme kapasitesi 220VAC ila 240VAC'de 20kA ve 380VAC ila 415VAC'de 10kA'dir
Devre kesici olarak endüstriyel sektörde kısa devre ve aşırı yük akımlarına, bağlantı kesilmelerine karşı devreleri korur
Kullanıcı tarafından seçilecek 2 çalışma moduna göre mandallı ve/veya darbe tipi sıralama ile bir cihazı uzaktan kontrol edebilir
Bir arızadan sonra sıfırlama, sıfırlama kolu ile manuel olarak gerçekleştirilir
Ti24 arayüzü, Reflex iC60'ın bir PLC ile doğrudan arayüz oluşturmasını sağlar
Hazır kablolar sayesinde uzaktan kumanda çalıştırmaya, kontrol devresi ve devre kesici durum bilgilerinin durumunu göstermeye, Acti9 Smartlink'e bağlamaya olanak sağlar
Elektrik dayanıklılığı 50000 döngüye kadar çıkmaktadır
50000 döngüye kadar mekanik dayanıklılığı bulunmaktadır
Ui anma yalıtım voltajı 500VAC'dir
Modüler kurulum için DIN rayı üzerine monte edilebilir
Genişlik 13 modules of 9mm
Ebatlar (G) 117 mm x (Y) 84 mm x (D) 77 mm
Terminallerinde IP20 koruma derecesi (IEC/EN 60529 uyarınca) bulunmaktadır
Yalıtım sınıfı II olan modüler kutu bir kez IP40 olmaktadır.

Başlıca Özellikler

IEC/EN 60947-2 standardına göre izolasyon için uygunluk
Kısa devre ve aşırı yük akımlarına karşı korumayı birleştirir
Birleştirilmiş terminal tasarımı ve kablo bağlantı göstergesi ile kolay kurulum
Fiziksel temas açıklığını sağlayan yeşil şerit, güvenli aşağı akış operasyonlarına izin verir
Kullanıcı tarafından seçilebilen üç çalışma modu ile mandallı veya impuls tipi komutlar aracılığıyla uzaktan kumanda

Teknik Özellikler

Ana10

Cihaz Uygulaması	Dağıtım; Kontrol
Seri	Acti9
Ürün Adı	Reflex iC60
Ürün Grubu	Reflex iC60N
Ürün Ya Da Bileşen Tipi	Entegre kontrol devre kesici
Kutup Tanımı	4P
Korumalı Kutupların Sayısı	4
Şebeke Tipi	AC
Açma Birimi Teknolojisi	Termik Manyetik
Eğim Kodu	C

Tamamlayıcı24

[In] Nominal Akım	40 A
Şebeke Frekansı	50/60 Hz
Derece Kodu	N
Kesme Kapasitesi	20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2; 10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
[Ui] Nominal Yalıtım Voltajı	500 V AC
Kontak Konum Göstergesi	Evet
Kontrol Tipi	Sürekli komutla uzaktan kumanda; Darbeyle uzaktan kumanda; Geçiş; AÇIK/KAPALI düğmesi
Kontrol Sinyali Tipi	Darbe; Sürekli çok düşük gerilim; Sürekli
Cihaz Üzerii Sinyalizasyon	Yanıp sönen LED: cihaz açık; Yeşil LED: cihaz AÇIK; Kırmızı LED: hata; Yanıp sönen LED: cihaz hazır; Yanıp sönen LED: cihaz aşırı ısınmış
Kontrol Devresi Gerilimi	230 V AC 50/60 Hz; 24 V AC 50/60 Hz; 48 V AC 50/60 Hz; 24 V DC; 48 V DC
[Us] Nominal Besleme Gerilimi	230 V AC -de 50/60 Hz
Montaj Tipi	Sabit
Montaj Desteği	35 mm simetrik DIN rayı
9 Mm Vida Adımı	13
Yükseklik	84 mm
Genişlik	117 mm
Derinlik	77 mm
Renk	Beyaz
Mekanik Dayanıklılık	50000 cycles
Elektrik Dayanıklılığı	AC-1: 50000 cycles AC 50 Hz
Kilitleme Temini	Kilitlenebilir
Kilitleme Seçenekleri Tanımı	KAPALI konumda kilit
Toprak Kaçağı Koruması	Ayrı blok
Ürün Uyumluluğu	PLC ile

Ortam4

IP Koruma Derecesi	IP20 'e uygunIEC 60529
Kirletme Derecesi	3
Tropik İklim	2
Bağıl Nem	93 % -de 40 °C

Paketleme üniteleri12

Unit Type Of Package 1	PCE
Paketteki Birim Sayısı	1
Package 1 Height	9 cm
Package 1 Width	11,1 cm
Package 1 Length	16,5 cm
Paket Ağırlığı (Lbs)	861 g
Unit Type Of Package 2	S03
Number Of Units İn Package 2	14
Package 2 Height	30 cm
Package 2 Width	30 cm
Package 2 Length	40 cm
Package 2 Weight	12,45 kg

Sözleşme garantisi1

Garanti (ay Olarak)	18
