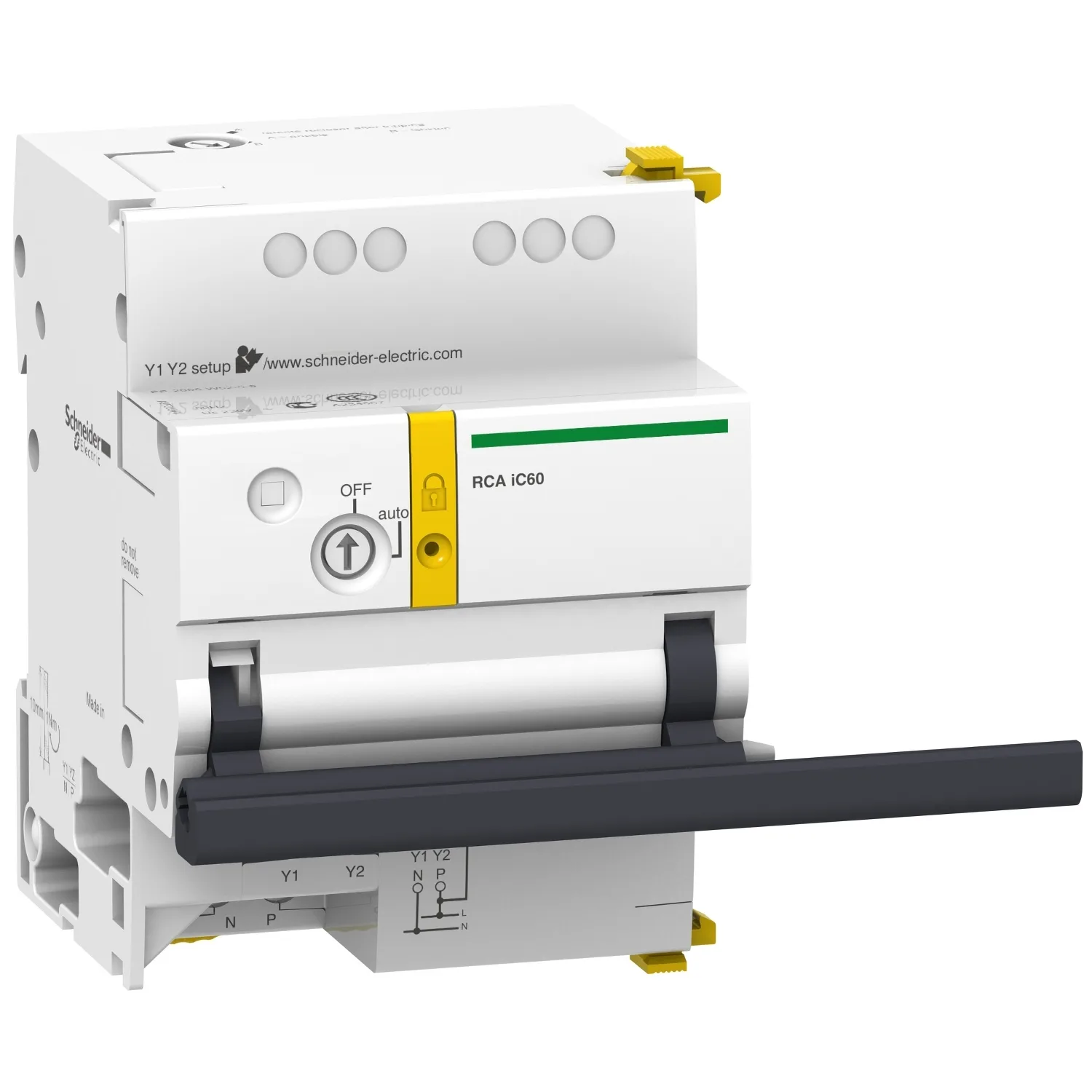

Schneider
A9C70114
Satışta değil
Schneider A9C70114. Kategori: Acti9 iC60. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:A9C70114
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Range Of Product
- Acti 9
- Ürün Ya Da Bileşen Tipi
- Uzaktan kumanda yardımcısı
- Ürün Grubu
- RCA iC60
- Sinyal Kontakları Düzenleme
- 1 OF gerilimsiz kontaklar
Ürün Açıklaması
- Bu Acti9 RCA uzaktan kumanda sistemi iC60 sigorta kutularına özeldir. • Vigi eklenti RCD'li veya eklentisiz, yardımcı RCD'li veya yardımcı RCD'siz devre kesicilerin uzaktan elektriksel kontrolüne (açma ve kapama) olanak sağlar. • Yürürlükteki güvenlik prensipleri ve yönetmeliklere uygun olarak, devre kesicinin devre dışı kalması durumunda yeniden ayarlanmasına olanak sağlar. • 9mm aralıklarda genişlik 7'dir. • kolu çalıştırarak lokal kontrol imkanı sağlar. • Bu cihaz Ti24 arayüzü olmadan 3P, 4P tesisatlarını kontrol eder. • Açmadan sonra 2 çalışma seçeneği mümkündür (A) Uzaktan devre kesici sıfırlamanın etkinleştirilmesi veya (B) Uzaktan sıfırlamanın engellenmesi
- Ti24 arayüzlü sürüm, uzaktan kumandanın programlanabilir mantık kontrolörü, denetim sistemi, 24VDC'de giriş/çıkışlara sahip bağlantı cihazı (kontrol, OF ve SD göstergeleri) ile doğrudan arayüz bağlantısına izin verir
- Tetiklemeden sonra 2 çalışma seçeneği mümkündür (A) Uzaktan devre kesici sıfırlamasının etkinleştirilmesi veya (B) Uzaktan sıfırlamanın engellenmesi. • Ti24 arayüzlü versiyon, uzaktan kumandanın programlanabilir mantık denetleyicisi, denetim sistemi, 24VDC'de giriş/çıkışları olan haberleşme cihazı (kontrol, OF ve SD göstergeleri) ile doğrudan arayüzlenmesine olanak tanır. • Devre, asma kilit tertibatı ile güvenli konfigürasyona getirilir. • Ti24 arayüzlü versiyon, OF potansiyelsiz kontağı ile uzaktan göstergeye ve 1 ve 3 olmak üzere 2 çalışma moduna olanak sağlar. • Çalışma sıcaklığı -25°C ile +60°C arasındadır. Depolama sıcaklığı -40°C ile +85°C arasındadır. • Vigi eklenti RCD'li veya RCD'siz devre kesicilerin uzaktan elektrikle kontrolü (açma ve kapama)
- Güvenlik ilkeleri ve yürürlükteki yönetmeliklere uygun olarak, devre kesici tetiklendikten sonra sıfırlanır. • Çalıştırma kolu ile yerel kontrol
- Güvenlik konfigürasyonunda devre yerleştirme
- Devre kesildikten sonra 2 seçenekli çalışma modu, "A ve B"
Teknik Özellikler
Ana5
| Range Of Product | Acti 9 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Uzaktan kumanda yardımcısı |
| Ürün Grubu | RCA iC60 |
| Sinyal Kontakları Düzenleme | 1 OF gerilimsiz kontaklar |
| Sinyalleme Devre Gerilimi | Gerilimsiz kontak 24...230 V 0,01…1 A AC |
Tamamlayıcı26
| Kontrol Tipi | Uzaktan kumanda darbe ve sürekli 230 V AC 50/60 Hz |
|---|---|
| Giriş Akımı | 5 mA darbe; 5 mA sürekli |
| Darbe Süresi | >= 200 ms kontrol devresi |
| Yanıt Süresi | < 500 ms |
| [Us] Nominal Besleme Gerilimi | 230 V AC 50/60 Hz |
| Güç Tüketimi | 1 W |
| [Ui] Nominal Yalıtım Voltajı | 400 V |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV |
| Ayarın Değeri | Mod A: açma sonrası tekrar kapama izinli; Mod B: açma sonrası tekrar kapama engelli; Otomatik: uzaktan kumanda izinli; Kapalı: uzaktan kumanda engelli |
| Yerel Sinyalleme | Yanıp sönen yeşil LED: çalıştırmak için hazır; Yanıp sönen turuncu LED: çalışmıyor |
| Montaj Tipi | Sabit |
| Montaj Desteği | DIN rayı |
| Comb Busbar Dağıtım Bloğu Uyumluluğu | NA |
| 9 Mm Vida Adımı | 7 |
| Yükseklik | 93 mm |
| Genişlik | 63 mm |
| Derinlik | 75,5 mm |
| Ürün Ağırlığı | 430 g |
| Renk | Beyaz |
| Elektrik Dayanıklılığı | 10000 cycles |
| Mekanik Dayanıklılık | 10000 cycles |
| Kilitleme Temini | Kilitlenebilir |
| Tel Sıyırma Uzunluğu | Güç besleme: 10 mm for alt connection; Giriş: 10 mm for alt connection; Çıkış: 8 mm for üst connection |
| Sıkma Torku | Yardımcı çıkış: 0,7 N.m; Yardımcı besleme: 1 N.m; Yardımcı giriş: 1 N.m |
| Seri Uyumluluğu | Acti9 iC60; Acti9 iC65; Acti9 iMDU Voltaj adaptörü |
| Ürün Uyumluluğu | 3P veya 4P iC60; 3P veya 4P iC65; iMDU |
Ortam7
| IP Koruma Derecesi | IP20 conforming to IEC 60529; IP40 (modüler muhafaza) conforming to IEC 60529 |
|---|---|
| Kirletme Derecesi | 3 'e uygunIEC 60947 |
| Aşırı Gerilim Kategorisi | II |
| Tropik İklim | 2 |
| Bağıl Nem | 93 % -de 40 °C |
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 9 cm |
| Package 1 Width | 11 cm |
| Package 1 Length | 16,5 cm |
| Paket Ağırlığı (Lbs) | 481 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 14 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 7,154 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
