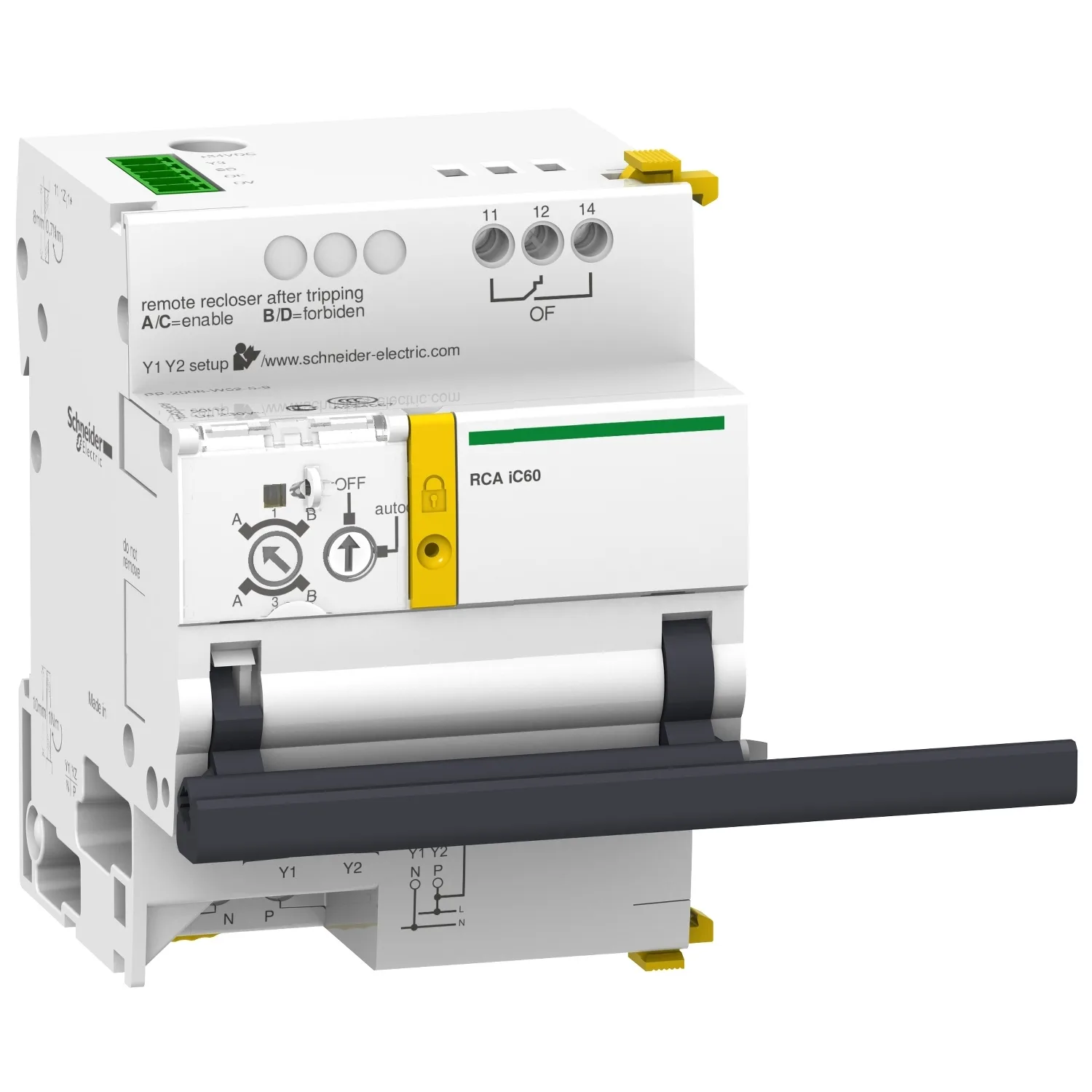

Uzaktan kumanda yardımcı elemanı, Acti9 RCA, iC60 3P veya 4P için Ti24 arayüzlü
Schneider A9C70124, Uzaktan kumanda yardımcı elemanı, Acti9 RCA, iC60 3P veya 4P için Ti24 arayüzlü. Kategori: Acti9 iC60. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:A9C70124
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:513,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Range Of Product
- Acti 9
- Ürün Ya Da Bileşen Tipi
- Uzaktan kumanda yardımcısı
- Ürün Grubu
- RCA iC60
- Sinyal Kontakları Düzenleme
- 1 OF gerilimsiz kontaklar; 1 OF Ti24; 1 SD Ti24
Ürün Açıklaması
- Güvenlik ilkelerine ve yürürlükteki yönetmeliklere uygun olarak, açmadan sonra devre kesicinin sıfırlanmasına olanak sağlar
- 9mm seviyede genişlik 7'dir
- Bu cihaz, Ti24 arayüzü ile 3P, 4P kurulumlarını kontrol eder
- kolu çalıştırarak lokal kontrole izin verir
- Ue anma çalışma gerilimi 230VAC
- Çalışma frekansı 50Hz veya 60Hz
- Devre, asma kilit cihazı tarafından güvenlik yapılandırmasına yerleştirilir
- Açmadan sonra 2 çalışma seçeneği mümkündür (A) Uzaktan devre kesici sıfırlamanın etkinleştirilmesi veya (B) Uzaktan sıfırlamanın engellenmesi
- Ti24 arayüzlü sürüm, uzaktan kumandanın programlanabilir mantık kontrolörü, denetim sistemi, 24VDC'de giriş/çıkışlara sahip bağlantı cihazı (kontrol, OF ve SD göstergeleri) ile doğrudan arayüz bağlantısına izin verir
- Ti24 arayüzlü versiyon, hazır kablolar sayesinde uzaktan kumandanın Acti9 Smartlink'e hızlı ve güvenilir şekilde bağlanmasını sağlar
- Ti24 arayüzlü versiyon, potansiyelsiz kontak, 2 çalışma modu 1 ve 3'ün sağlanması ile uzaktan göstergeye izin verir
- Depolama sıcaklığı -40°C ila + 85°C.
Başlıca Özellikler
- Vigi eklenti RCD'li veya eklentisiz devre kesicilerin uzaktan elektrik kontrolü (açılması ve kapatılması)
- İşletme koluyla yerel kontrol
- Devre, asma kilitle emniyet konfigürasyonuna yerleştiriliyor
- Uzaktan kumandanın programlanabilir mantık denetleyicisi (PLC) ile doğrudan arayüzlenmesi
- Önceden hazırlanmış kablolar sayesinde uzaktan kumandanın Acti9 Smartlink'e hızlı ve güvenilir bağlantısı
Teknik Özellikler
Ana5
| Range Of Product | Acti 9 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Uzaktan kumanda yardımcısı |
| Ürün Grubu | RCA iC60 |
| Sinyal Kontakları Düzenleme | 1 OF gerilimsiz kontaklar; 1 OF Ti24; 1 SD Ti24 |
| Sinyalleme Devre Gerilimi | Gerilimsiz kontak 24...230 V 0,01…1 A AC; Ti24 24 V 100 mA DC |
Tamamlayıcı27
| Kontrol Tipi | Uzaktan kumanda darbe ve sürekli 230 V AC 50/60 Hz; Uzaktan kumanda sürekli Ti24 24 V DC |
|---|---|
| Giriş Akımı | 5 mA darbe; 5 mA sürekli; 5,5 mA sürekli çok düşük gerilim |
| Darbe Süresi | >= 200 ms kontrol devresi |
| Yanıt Süresi | < 500 ms |
| [Us] Nominal Besleme Gerilimi | 230 V AC 50/60 Hz |
| Güç Tüketimi | 1 W |
| [Ui] Nominal Yalıtım Voltajı | 400 V |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV |
| Ayarın Değeri | Otomatik: uzaktan kumanda izinli; Kapalı: uzaktan kumanda engelli; Mod 1: merkezi kontrol; Mod 3: merkezi kontrol ve yerel devre dışı; Konum A: açma sonrası tekrar kapama izinli; Konum B: açma sonrası tekrar kapama engelli |
| Yerel Sinyalleme | Yanıp sönen yeşil LED: çalıştırmak için hazır; Yanıp sönen turuncu LED: çalışmıyor |
| Montaj Tipi | Sabit |
| Montaj Desteği | DIN rayı |
| Comb Busbar Dağıtım Bloğu Uyumluluğu | NA |
| 9 Mm Vida Adımı | 7 |
| Yükseklik | 93 mm |
| Genişlik | 63 mm |
| Derinlik | 75,5 mm |
| Ürün Ağırlığı | 430 g |
| Renk | Beyaz |
| Elektrik Dayanıklılığı | 10000 cycles |
| Mekanik Dayanıklılık | 10000 cycles |
| Kilitleme Temini | Kilitlenebilir |
| Tel Sıyırma Uzunluğu | Güç besleme: 10 mm for alt connection; Giriş: 10 mm for alt connection; Çıkış: 8 mm for üst connection; Ti24 arayüzü: 10 mm for terminal connection |
| Sıkma Torku | Yardımcı çıkış: 0,7 N.m; Yardımcı besleme: 1 N.m; Yardımcı giriş: 1 N.m |
| Fiziksel Arayüz | Ti24 |
| Seri Uyumluluğu | Acti9 iC60; Acti9 iC65; Acti9 iMDU Voltaj adaptörü; Modicon PLC |
| Ürün Uyumluluğu | 3P veya 4P iC60; 3P veya 4P iC65; iMDU; PLC |
Ortam7
| IP Koruma Derecesi | IP20 conforming to IEC 60529; IP40 (modüler muhafaza) conforming to IEC 60529 |
|---|---|
| Kirletme Derecesi | 3 'e uygunIEC 60947 |
| Aşırı Gerilim Kategorisi | II |
| Tropik İklim | 2 |
| Bağıl Nem | 93 % -de 40 °C |
| Depolama Ortam Koşulları | -40…70 °C |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 9 cm |
| Package 1 Width | 11 cm |
| Package 1 Length | 16,2 cm |
| Paket Ağırlığı (Lbs) | 513 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 14 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 7,6 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
