Schneider

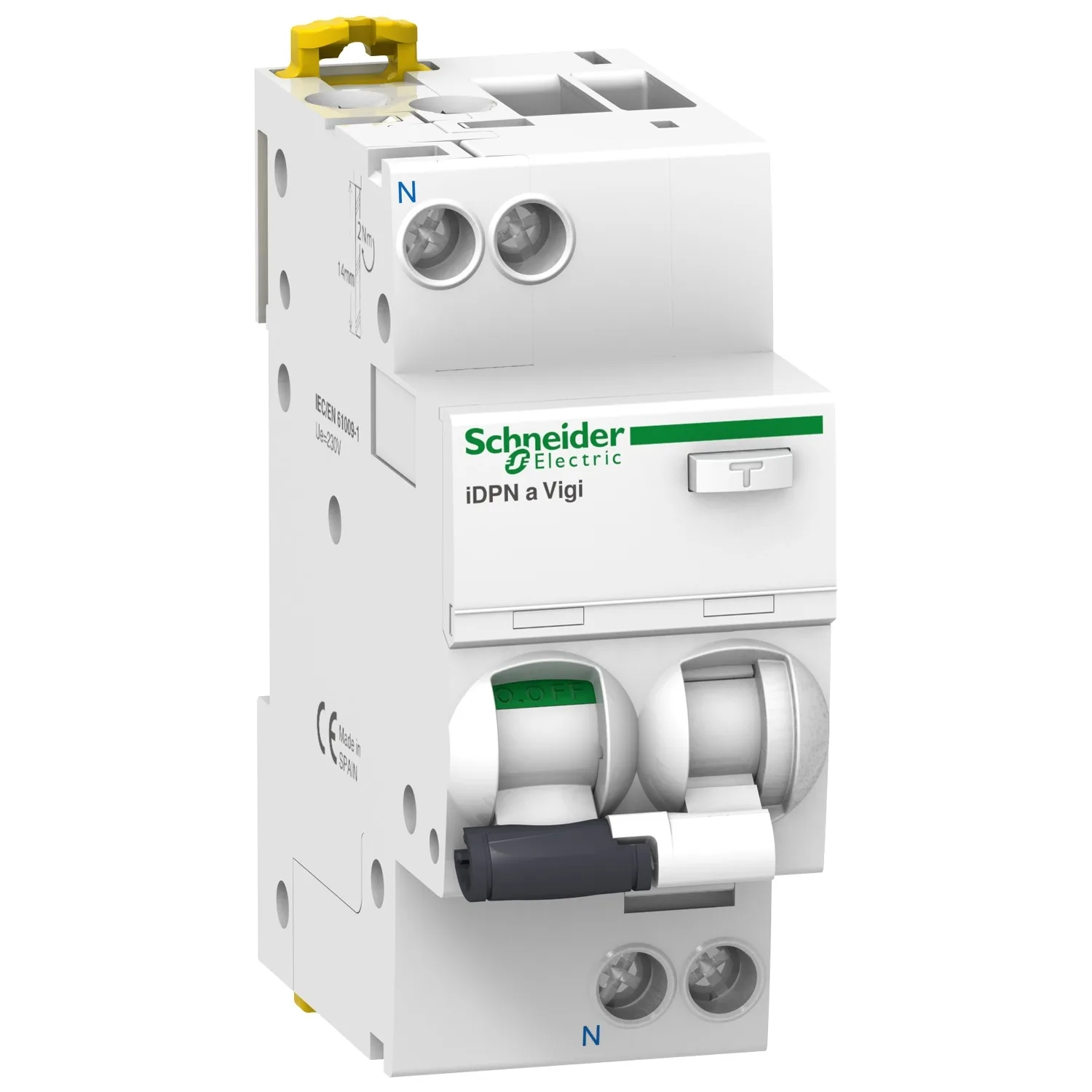

A9D34620 - iDPN Vigi 1P + N 20A 4.5 kA C EĞRİSI 30mA
Schneider A9D34620, iDPN Vigi 1P + N 20A 4.5 kA C EĞRİSI 30mA. Kategori: Acti9 iDPN Vigi (RCBO). Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:A9D34620
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:72,40 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- Acti 9
- Ürün Adı
- Acti9 iDPN Vigi
- Ürün Grubu
- iDPNa Vigi
- Cihaz Uygulaması
- Dağıtım
Ürün Açıklaması
- Toprak kaçağı koruma sınıfı AC tip 30mA hassasiyetli
- Toprak kaçağı koruma süresi gecikmesi anlıktır
- Icn sınıfı kısa devre kesme kapasitesi EN/IEC 61009-2-1 Standardına göre 4500A'e kadardır
- Bu ürün kısa devreye, aşırı kablo yüküne, dolaylı temastan kaynaklanan elektrik çarpmasına ve yangın tehlikelerine karşı koruma sağlar
- Ön yüzdeki toprak arıza göstergesi, varsayılan arıza tipinin hızlı bir şekilde tanımlanmasını sağlar
- Geçiş üzerindeki yeşil şerit, güvenlik koşullarında tüm kutupların açılmasını garanti eder
- Bu ürün EN/IEC 61009-2-1 standardına uygundur
- 20000 devire kadar elektriksel dayanıma ve 20000 devire kadar mekanik dayanıma sahiptir
- Ue çalışma voltajı 220VAC ila 240VAC
- Anma yalıtım voltajı 400VAC
- Uimp anma darbe dayanıklılık voltajı 4kV
- DIN rayına montaj yapılabilir
- 9mm seviyede genişlik 4'tür
- Ürün rengi beyazdır (RAL9003)
- Ebatlar (G) 36mm x (Y) 85mm x (D) 73mm
- Ağırlığı 125g
- IEC 60529 Standardına göre, kutu içinde koruma derecesi IP20 ve IP40
- Çalışma sıcaklığı -5°C ila 60°C arasında
- Depolama sıcaklığı -40°C ila 85°C arası.
Başlıca Özellikler
- Kişilerin doğrudan temasla elektrik çarpmasına karşı korunması
- Kısa devre ve aşırı yük akımlarına karşı korumayı birleştirin
- IEC 61009-1 ve IEC 61009-2-1 standartlarına göre izolasyona uygunluk
- Birleştirilmiş terminal tasarımı ve kablolama göstergesi ile kurulumu kolaydır
- Ön yüzdeki kırmızı mekanik gösterge ile toprak arızası göstergesi
Teknik Özellikler
Ana15
| Seri | Acti 9 |
|---|---|
| Ürün Adı | Acti9 iDPN Vigi |
| Ürün Ya Da Bileşen Tipi | Aşırı akım koruması ile rezidüel akım kesici (RCBO) |
| Ürün Grubu | iDPNa Vigi |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 1P + N |
| Korumalı Kutupların Sayısı | 1 |
| Nötr Konum | Sol |
| [In] Nominal Akım | 20 A |
| Şebeke Tipi | AC |
| Şebeke Frekansı | 50 Hz |
| Açma Birimi Teknolojisi | Termik Manyetik |
| Eğim Kodu | C |
| Toprak Kaçağı Hassasiyeti | 30 mA |
| Yalıtıma Uygunluk | Evet 'e uygunEN/IEC 60947-2 |
Tamamlayıcı32
| Sistemde Cihazın Yeri | Çıkış |
|---|---|
| [Ue] Nominal Çalışma Voltajı | 230...240 V AC 50 Hz |
| Manyetik Açma Sınırı | 5...10 x In |
| Rezidüel Akım Açma Teknolojisi | Gerilim bağımsız |
| Toprak Kaçağı Koruması Zaman Gecikmesi | Anlık |
| Toprak Kaçağı Koruma Sınıfı | AC tipi |
| Kesme Kapasitesi | 4500 A Icn -de 230...240 V AC 50 Hz 'e uygunEN/IEC 61009-2-1 |
| [Ics] Nominal Hizmet Kesme Kapasitesi | 4500 A 100 % x Icn at 230...240 V AC 50 Hz conforming to EN/IEC 61009-2-1 |
| Hominal Kesme Ve Kapama Kapasitesi | Idm 4500 A -de 230...240 V AC 50 Hz 'e uygunEN/IEC 61009-2-1 |
| Sınırlama Sınıfı | 3 'e uygunEN/IEC 61009-2-1 |
| [Ui] Nominal Yalıtım Voltajı | 400 V AC 50 Hz |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV |
| Kontak Konum Göstergesi | Evet |
| Kontrol Tipi | Geçiş |
| Cihaz Üzerii Sinyalizasyon | AÇIK, KAPALI, hata açma |
| Montaj Tipi | Takılabilir |
| Montaj Desteği | DIN rayı |
| Comb Busbar Dağıtım Bloğu Uyumluluğu | Üst veya alt: EVET |
| Bağlantı Aralığı | 9 mm faz ve nötr arasında |
| 9 Mm Vida Adımı | 4 |
| Yükseklik | 85 mm |
| Genişlik | 36 mm |
| Derinlik | 73 mm |
| Ürün Ağırlığı | 125 g |
| Renk | Beyaz |
| Mekanik Dayanıklılık | 20000 cycles |
| Elektrik Dayanıklılığı | 20000 cycles |
| Kilitleme Seçenekleri Tanımı | Kilitleme cihazı |
| Bağlantılar - Terminaller | Tek terminal üst veya alt1…16 mm² sert; Tek terminal üst veya alt1…10 mm² esnek; Tek terminal üst veya alt1…10 mm² halkalı ve esnek |
| Tel Sıyırma Uzunluğu | 15 mm for üst veya alt connection |
| Sıkma Torku | 2 N.m üst veya alt |
| Toprak Kaçağı Koruması | Entegre |
Ortam10
| Standartlar | EN/IEC 61009-2-1 |
|---|---|
| Ürün Sertifikaları | VDE |
| IP Koruma Derecesi | IP20 conforming to IEC 60529; IP40 (modüler muhafaza) conforming to IEC 60529 |
| Kirletme Derecesi | 3 |
| Aşırı Gerilim Kategorisi | III conforming to IEC 60364 |
| Elektromanyetik Uyumluluk | 8/20 µs darbe dayanımı, 250 A 'e uygunEN/IEC 61009-2-1 |
| Tropik İklim | 2 'e uygunIEC 60068-1 |
| Bağıl Nem | 95 % -de 55 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -5…60 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,000 cm |
| Package 1 Width | 8,500 cm |
| Package 1 Length | 10,000 cm |
| Paket Ağırlığı (Lbs) | 207,800 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 54 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 11,632 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
