Schneider

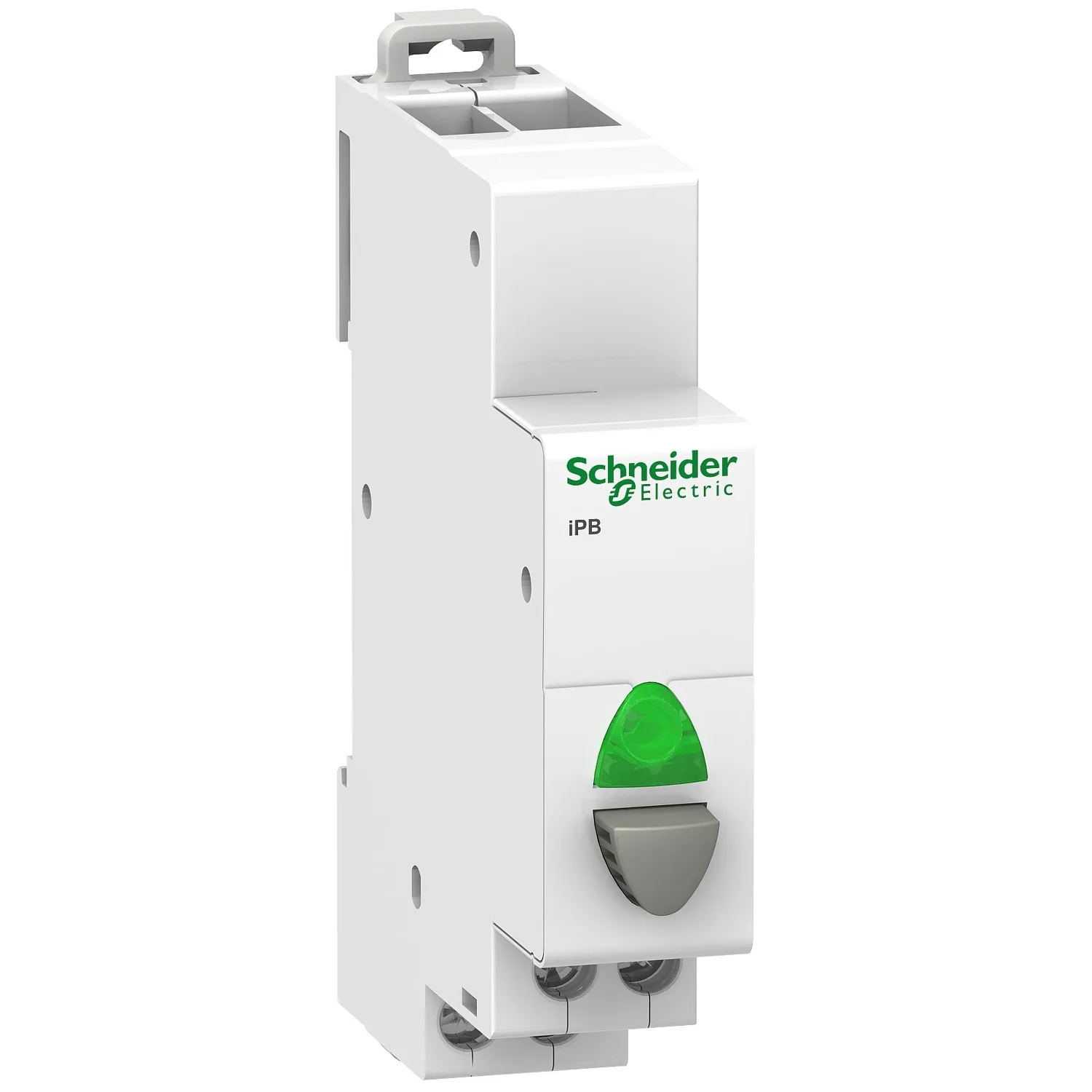

A9E18036 - Buton anahtar; 250VAC; 16A; DIN ray montajı için; 110÷230V
Schneider A9E18036, Buton anahtar; 250VAC; 16A; DIN ray montajı için; 110÷230V. Kategori: Acti 9 iPB. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:A9E18036
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:34,80 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Range Of Product
- Acti 9
- Ürün Adı
- Acti9 iPB
- Ürün Ya Da Bileşen Tipi
- Push-buton
- Ürün Grubu
- İPB
Ürün Açıklaması
- Buton gri renklidir
- LED yeşildir ve değiştirilemez
- Faz ayırmalı duvar, tüm com busbar türlerinin geçmesine izin verecek şekilde bölünebilir
- Bağlantıyı basitleştirmek için kademeli terminallerle birlikte gelir
- Bağlantının sıkma torku, PZ1 tornavida tipi için 1N.m'dir
- Ue anma çalışma gerilimi 250VAC
- Ie anma çalışma akımı 20A
- Çalışma frekansı 50Hz
- Bağlantı, minimum 0.5 mm²'den maksimum 2x2.5 mm²'ye kadar sert bakır kablolara izin verir
- Bağlantı, minimum 0.5mm²'den maksimum 2x2.5mm²'ye kadar esnek veya yüksüklü bakır kablolara izin verir
- Açık ve kapalı döngü sayısı (O-C) 30000
- Gösterge aydınlatmasının besleme voltajı gücü 110VAC ila 230VAC arasındadır
- LED gösterge aydınlatması tüketimi 0.3W
- Led'in hizmet ömrü 100000 saat sürekli aydınlatma verimliliğidir
- 9mm seviyede genişlik 2
- Ebatlar (G) 18mm x (Y) 82mm x (D) 71mm
- Kirlilik derecesi 3
- Tropikleştirme, mualemele 2'dir (55°C'de bağıl nem %95)
- Çalışma sıcaklığı -35°C ila +70°C arasında
- Depolama sıcaklığı -40°C ila +80°C arasında
- IEC 60669-1 ve IEC 60947-5-1 Standartlarına uygundur.
Başlıca Özellikler
- Faz ayrılmış duvar, her tür tarak barasından dişlerin geçişine izin vermek için ayrılabilir
- Kademeli terminaller kablolamayı basitleştirir ve daha kolay bağlantı sağlar
- Kolay kurulum için DIN rayı uyumlu
Teknik Özellikler
Ana5
| Range Of Product | Acti 9 |
|---|---|
| Ürün Adı | Acti9 iPB |
| Ürün Ya Da Bileşen Tipi | Push-buton |
| Ürün Grubu | İPB |
| Standartlar | IEC 60669-1; IEC 60947-5-1 |
Tamamlayıcı18
| Kontak Tipi Ve Düzenleme | 1 NA |
|---|---|
| [Ie] Nominal Çalışma Akımı | 20 A |
| [Ue] Nominal Çalışma Voltajı | 250 V AC |
| Kontrol Tipi | 1 açma/kapama butonu gri |
| Yerel Sinyalleme | LED göstergesi yeşil, 100000 h 0,3 W) |
| Sinyalleme Devre Gerilimi | AC: 110...230 V 50/60 Hz |
| Montaj Tipi | Sabit |
| Montaj Desteği | 35 mm simetrik DIN rayı |
| Comb Busbar Dağıtım Bloğu Uyumluluğu | Yukarı doğru: Clario; Yukarı doğru: Librio; Yukarı doğru: ProDis |
| 9 Mm Vida Adımı | 2 |
| Yükseklik | 82 mm |
| Genişlik | 18 mm |
| Derinlik | 71,5 mm |
| Renk | Beyaz |
| Elektrik Dayanıklılığı | AC-22: 30000 cycles AC 50/60 Hz |
| Bağlantılar - Terminaller | Kademeli tünel terminal1 kablo(lar) 0,5 mm² sert; Kademeli tünel terminal1 kablo(lar) 0,5 mm² esnek; Kademeli tünel terminal1 kablo(lar) 0,5 mm² halkalı ve esnek; Kademeli tünel terminal2 kablo(lar) 2,5 mm² sert; Kademeli tünel terminal2 kablo(lar) 2,5 mm² esnek; Kademeli tünel terminal2 kablo(lar) 2,5 mm² halkalı ve esnek |
| Tel Sıyırma Uzunluğu | 9 mm |
| Sıkma Torku | 1 N.m |
Ortam4
| Tropik İklim | 2 |
|---|---|
| Bağıl Nem | 95 % -de 55 °C |
| Nominal Çalışma Ortam Sıcaklığı | -35…70 °C |
| Depolama Ortam Koşulları | -40…80 °C |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 8,500 cm |
| Package 1 Width | 2,000 cm |
| Package 1 Length | 8,000 cm |
| Paket Ağırlığı (Lbs) | 46,000 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 8,000 cm |
| Package 2 Width | 10,000 cm |
| Package 2 Length | 23,000 cm |
| Package 2 Weight | 607,000 g |
| Unit Type Of Package 3 | S03 |
| Number Of Units İn Package 3 | 108 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 5,950 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
