Schneider

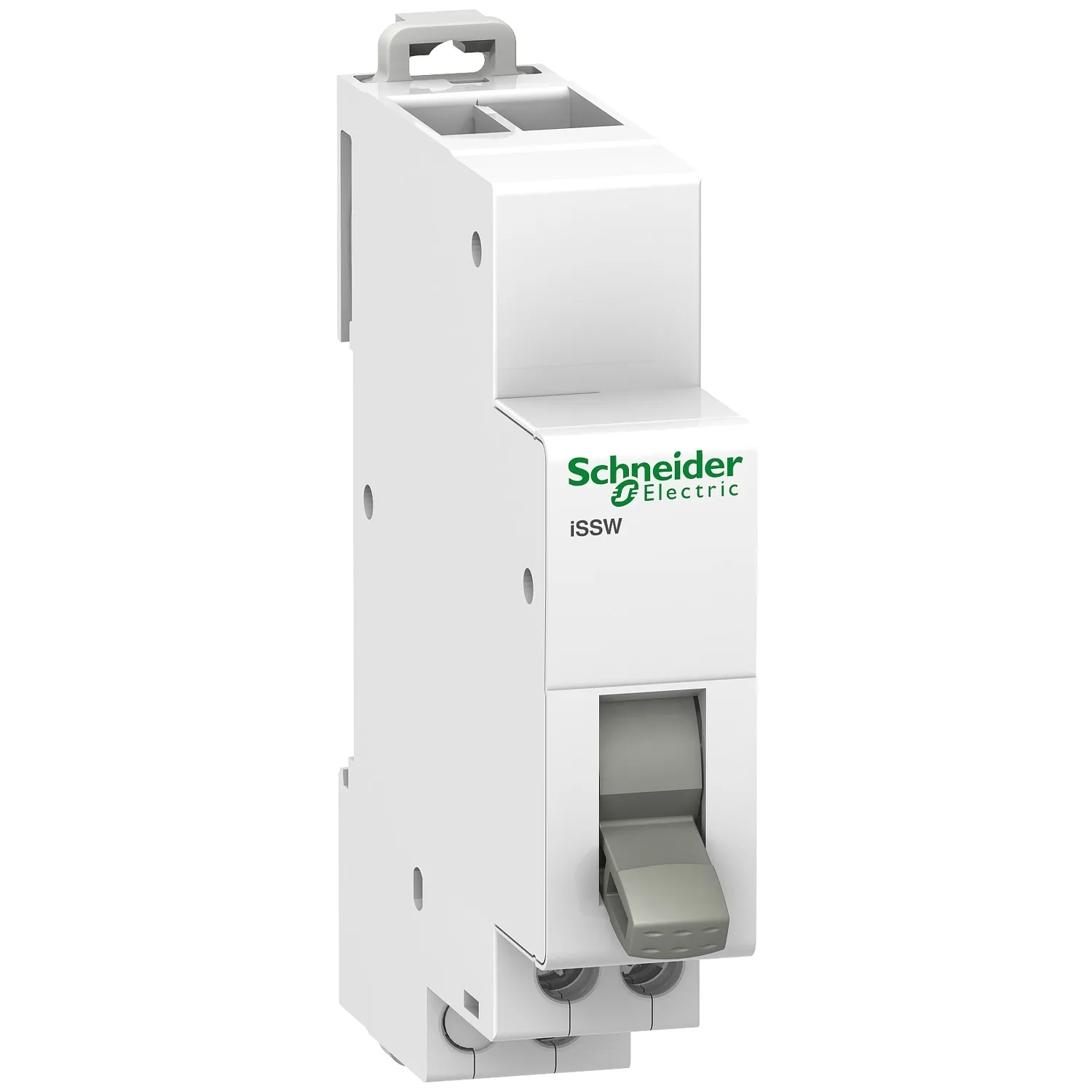

A9E18072 - Buton şalter; 250VAC; 20A; IP20; DIN rayına montaj için
Satışta değil
Schneider A9E18072, Buton şalter; 250VAC; 20A; IP20; DIN rayına montaj için. Kategori: Acti 9 iSSW. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:A9E18072
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Range Of Product
- Acti 9
- Ürün Adı
- Acti9 iSSW
- Ürün Ya Da Bileşen Tipi
- Değiştirme anahtarı
- Ürün Grubu
- İSSW
Ürün Açıklaması
- Faz ayırmalı duvar, tüm com busbar türlerinin geçmesine izin verecek şekilde bölünebilir
- Bağlantıyı basitleştirmek için kademeli terminallerle birlikte gelir
- Bağlantının sıkma torku, PZ1 tornavida tipi için 1N.m'dir
- Ue anma çalışma gerilimi 250VAC
- Ie anma çalışma akımı 20A
- Çalışma frekansı 50Hz
- Bağlantı, minimum 0.5 mm²'den maksimum 2x2.5 mm²'ye kadar sert bakır kablolara izin verir
- Bağlantı, minimum 0,5mm²'den maksimum 2x2.5mm²'ye kadar esnek veya yüksüklü bakır kablolara izin verir
- Açık ve kapalı döngü sayısı (O-C) 30000
- Dayanıklılık, cos phi=0.8 altında AC22 akım kategorisi ile 30000 işlemdir
- 9mm seviyede genişlik 2
- Kirlilik derecesi 3
- Tropikleştirme, mualemele 2'dir (55°C'de bağıl nem %95)
- Çalışma sıcaklığı -20°C ila +50°C
- Depolama sıcaklığı -40°C ila +70°C
- IEC 60669-1 ve IEC 60947-5-1 Standartlarına uygundur.
Teknik Özellikler
Ana9
| Range Of Product | Acti 9 |
|---|---|
| Ürün Adı | Acti9 iSSW |
| Ürün Ya Da Bileşen Tipi | Değiştirme anahtarı |
| Ürün Grubu | İSSW |
| Cihaz Uygulaması | Elektrik devre kontrolü |
| Kutup Tanımı | 2P |
| Kontak Tipi Ve Düzenleme | 1 NA + 1 NK |
| [Ue] Nominal Çalışma Voltajı | 250 V AC 50/60 Hz |
| Standartlar | IEC 60669-1; IEC 60947-5-1 |
Tamamlayıcı14
| [Ie] Nominal Çalışma Akımı | 20 A |
|---|---|
| Kontrol Tipi | Geçiş 2 positions |
| İşaretleme | 0 - 1 |
| Montaj Tipi | Takılabilir |
| Montaj Desteği | DIN rayı |
| 9 Mm Vida Adımı | 2 |
| Yükseklik | 82 mm |
| Genişlik | 18 mm |
| Derinlik | 75 mm |
| Renk | Beyaz |
| Elektrik Dayanıklılığı | AC-22: 30000 cycles cos Phi = 0.8 |
| Bağlantılar - Terminaller | Kademeli tünel terminal (aşağı doğru) 2 kablo(lar) 0,5…2,5 mm² esnek; Kademeli tünel terminal (aşağı doğru) 2 kablo(lar) 0,5…2,5 mm² sert kablo uçsuz |
| Tel Sıyırma Uzunluğu | 9 mm |
| Sıkma Torku | 1 N.m |
Ortam6
| IP Koruma Derecesi | IP20 conforming to IEC 60529 |
|---|---|
| Tropik İklim | 2 |
| Kirletme Derecesi | 3 |
| Bağıl Nem | 95 % -de 55 °C |
| Nominal Çalışma Ortam Sıcaklığı | -20…50 °C |
| Depolama Ortam Koşulları | -40…70 °C |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 8,000 cm |
| Package 1 Width | 2,000 cm |
| Package 1 Length | 8,500 cm |
| Paket Ağırlığı (Lbs) | 45,000 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 10,000 cm |
| Package 2 Width | 8,000 cm |
| Package 2 Length | 23,000 cm |
| Package 2 Weight | 602,000 g |
| Unit Type Of Package 3 | S03 |
| Number Of Units İn Package 3 | 108 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 5,851 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
