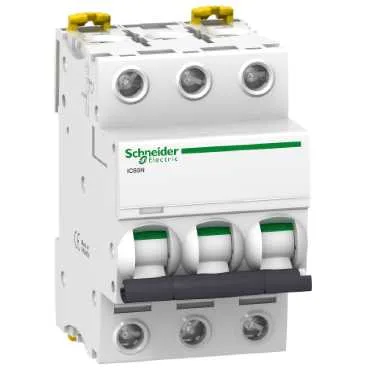

Name: A9F73306 - Acti 9 iC60N Minyatür Devre Kesici 3P 6A B Eğrisi
Brand: Schneider
SKU: A9F73306
Price: 38.10 EUR
Availability: BackOrder

Schneider A9F73306, Acti 9 iC60N Minyatür Devre Kesici 3P 6A B Eğrisi. Kategori: Alçak Gerilim Ürünleri. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Cihaz Uygulaması: Dağıtım
Seri: Acti 9
Ürün Ya Da Bileşen Tipi: Minyatür devre kesici
Ürün Adı: IC60

← Kataloğa Geri Dön

Ürün Açıklaması

Schneider Acti 9 iC60N, 3P kutuplu ve 6 A nominal akımlı bir minyatür devre kesicidir. B eğrisi termal manyetik açma ünitesi ile dağıtım şebekelerinde AC ve DC koruma sağlar. ÜÇ-EL Elektrik'ten temin edilebilen bu cihaz, IP20 koruma sınıfına sahiptir.

Teknik Özellikler

Cihaz Uygulaması	Dağıtım
Seri	Acti 9
Ürün Ya Da Bileşen Tipi	Minyatür devre kesici
Ürün Adı	IC60
Cihaz Kısa Adı	IC60N
Kutup Açıklaması	3P
Korumalı Kutupların Sayısı	3
[In] Nominal Akım	6 A
Ağ Tipi	AC, DC
Açma Birimi Teknolojisi	Termal manyetik
Eğim Kodu	B
Kesme Kapasitesi	6 kA Icuuyumluluk standardı IEC 60947-2 - 440 V AC 50/60 Hz, 6000 A Icnuyumluluk standardı EN 60898-1 - 400 V AC 50/60 Hz, 10 kA Icuuyumluluk standardı EN 60947-2 - 380...415 V AC 50/60 Hz, 10 kA Icuuyumluluk standardı IEC 60947-2 - 380...415 V AC 50/60 Hz, 20 kA Icuuyumluluk standardı EN 60947-2 - 220...240 V AC 50/60 Hz, 20 kA Icuuyumluluk standardı IEC 60947-2 - 220...240 V AC 50/60 Hz, 6 kA Ic
Kullanım Kategorisi	Kategori A EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2, Kategori Auyumluluk standardı IEC 60947-2
Yalıtıma Uygunluk	Evetuyumluluk standardı EN 60947-2, Evetuyumluluk standardı IEC 60947-2, Evetuyumluluk standardı EN 60898-1, Evetuyumluluk standardı IEC 60898-1
Standartlar	EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Ağ Frekansı	50/60 Hz
Manyetik Açma Limiti	4 x In +/- 20 %
[Ics] Nominal Hizmet Kesme Kapasitesi	6000 A 100 % x Icu uyumluluk standardı EN 60898-1 - 400 V AC 50/60 Hz, 4,5 kA 75 % x Icu uyumluluk standardı IEC 60947-2 - 440 V AC 50/60 Hz, 15 kA 75 % x Icu uyumluluk standardı EN 60947-2 - 220...240 V AC 50/60 Hz, 7,5 kA 75 % x Icu uyumluluk standardı EN 60947-2 - 380...415 V AC 50/60 Hz, 4,5 kA 75 % x Icu uyumluluk standardı EN 60947-2 - 440 V AC 50/60 Hz, 15 kA 75 % x Icu uyumluluk standardı
Sınırlama Sınıfı	3uyumluluk standardı EN 60898-1, 3uyumluluk standardı IEC 60898-1
[Ui] Nominal Yalıtım Voltajı	500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, 500 V AC 50/60 Hzuyumluluk standardı EN 60947-2
[Uimp] Nominal Darbe Dayanım Voltajı	6 kVuyumluluk standardı EN 60947-2, 6 kVuyumluluk standardı IEC 60947-2
Kontak Konum Göstergesi	Evet
Kontrol Tipi	Geçiş
Yerel Sinyalleme	Açma göstergesi
Montaj Modu	Sabit
Montaj Desteği	DIN rayı
Comb Busbar Dağıtım Bloğu Uyumluluğu	EVET üst veya alt
9 Mm Vida Adımı	6
Yükseklik	85 mm
Genişlik	54 mm
Derinlik	78.5 mm
Ürün Ağırlığı	0.375 kg
Renk	Beyaz
Mekanik Dayanıklılık	20000 cycles
Elektrik Dayanıklılığı	10000 cycles
Bağlantılar - Terminaller	Tek terminal, üst veya alt sert kablo(lar) 1...25 mm² maks, Tek terminal, üst veya alt esnek kablo(lar) 1...16 mm² maks
Tel Sıyırma Uzunluğu	14 mm üst veya alt
Sıkma Torku	2 N.m üst veya alt
Toprak Kaçağı Koruması	Ayrı blok
IP Koruma Derecesi	IP20uyumluluk standardı EN 60529, IP20uyumluluk standardı IEC 60529
Kirletme Derecesi	3uyumluluk standardı EN 60947-2, 3uyumluluk standardı IEC 60947-2
Aşırı Gerilim Kategorisi	IV
Tropik İklim	2uyumluluk standardı IEC 60068-1
Bağıl Nem	95 % ( 55 °C )
Çalışma Yüksekliği	0...2000 m
Çalışma İçin Ortam Hava Sıcaklığı	-35...70 °C
Depolama İçin Ortam Hava Sıcaklığı	-40...85 °C
Sürdürülebilir Teklif Durumu	Green Premium ürünü
ROHS	Uyumlu - 1001'dan itibaren - Schneider Electric uyumluluk beyanı
REACH	Referans eşiğin üzerinde SVHC içermez
Ürünün Çevresel Profili	Mevcut
Ürün Kullanım Ömrü Sonu Talimatları	Özel geri dönüşüm işlemlerine gerek yoktur
