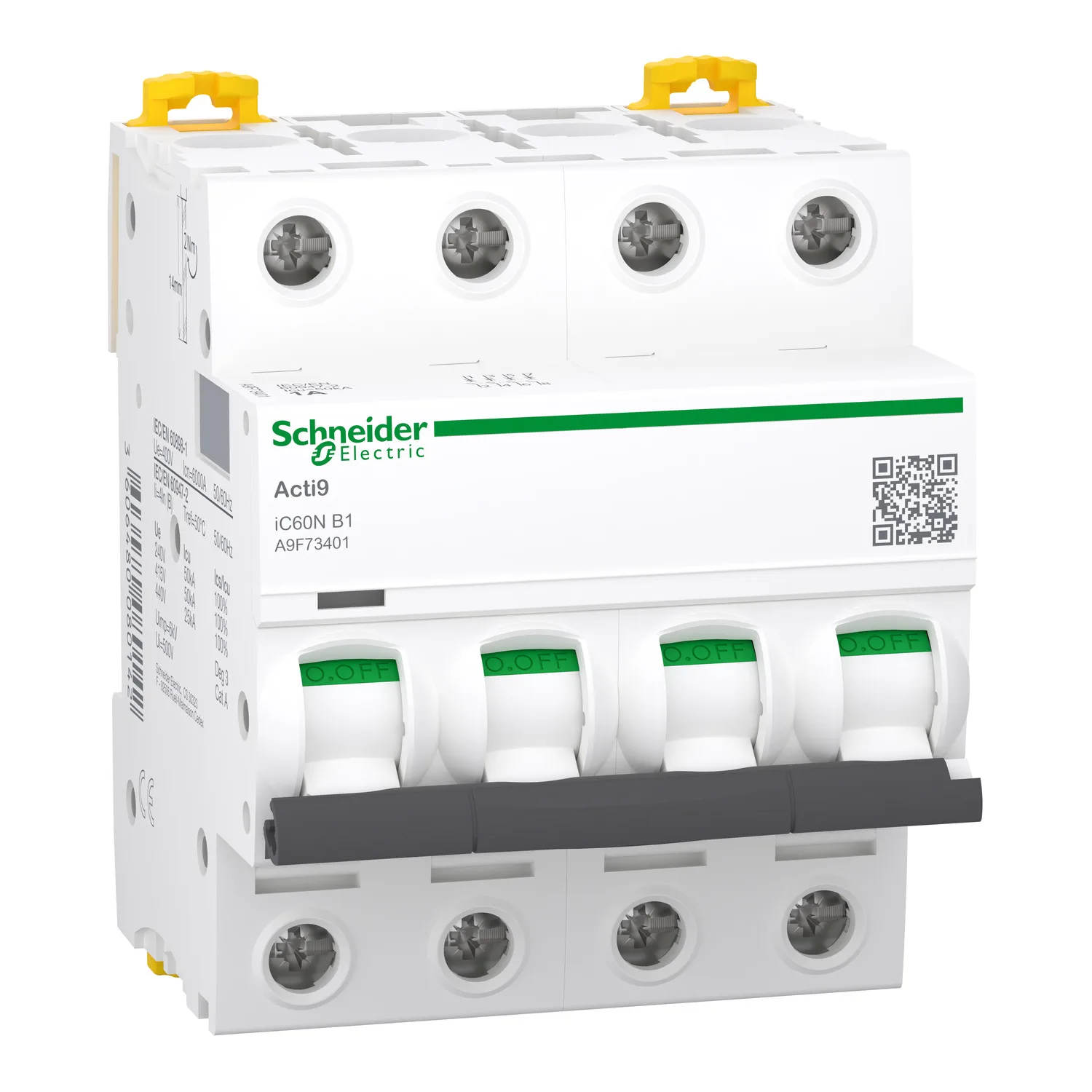

Ürün Açıklaması
- Anma kısa devre kesme kapasitesi EN/IEC 60947-2 Standardına göre 220VAC ila 240VAC'de 50kA'e ve EN/IEC 60898-1 Standardına göre 400VAC'de 6000A'e kadar çıkar
- Hem endüstriyel Standart EN/IEC 60898-1 hem de konut Standardı EN/IEC 60947-2 ile uyumludur
- Bu minyatür devre kesici, devreleri kısa devreye ve aşırı yük akımına karşı korur
- Eşsiz Visitrip göstergesi, arızalı devreyi göstererek müdahale süresini azaltır
- Visisafe yeşil şeridi, aşağı akım bakımına izin vermek için kontakların fiziksel olarak açılmasını garanti eder
- Manuel çalıştırmadan bağımsız hızlı kapanma mekanizması kullanım ömrünü uzatır
- 10000 devire kadar elektriksel dayanıma ve 20000 devire kadar mekanik dayanıma sahiptir
- Ui anma yalıtım voltajı 500VAC'dir
- Sınırlandırma sınıfı 3 (EN/IEC60898-1'e göre) aşağı akım devre koruma maliyetini artırır
- Ürün DIN rayına klipslenebilir
- Genişlik 9mm seviyede 8
- Aşırı voltaj kategorisi IV
- Ürün rengi beyazdır (RAL9003)
- Ebatlar (G) 72mm x (Y) 85mm x (D) 78.5mm
- Ağırlığı 0.5kg
- IEC 60529 Standardına göre, kutu içinde koruma derecesi IP20 ve IP40
- Çalışma sıcaklığı -35°C ila 70°C
- Depolama sıcaklığı -40°C ila 85°C. • IEC/EN 60947-2 standardına göre endüstriyel izolasyona uygunluk
- Kısa devre ve aşırı yük akım korumasını birleştirir
- Daha kısa onarım süreleri için hatalı çıkışların hızlı tespiti için Visitrip sistemi
- Devre koruması söz konusu olduğunda gelişmiş güvenlik sunan VisiSafe sistemi
- Yardımcı cihazlar, uzaktan izleme ve artık akım cihazı (Vigi) ekleme seçeneği
Teknik Özellikler
Ana14
| Seri | Acti 9 |
|---|---|
| Ürün Adı | Acti9 iC60 |
| Ürün Ya Da Bileşen Tipi | Minyatür devre kesici |
| Ürün Grubu | IC60N |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 4P |
| Korumalı Kutupların Sayısı | 4 |
| [In] Nominal Akım | 1 A |
| Şebeke Tipi | AC; DC |
| Açma Birimi Teknolojisi | Termik Manyetik |
| Eğim Kodu | B |
| Kullanım Kategorisi | Kategori A 'e uygunEN/IEC 60947-2 |
| Yalıtıma Uygunluk | Evet 'e uygunEN/IEC 60898-1; Evet 'e uygunEN/IEC 60947-2 |
| Standartlar | EN/IEC 60947-2; EN/IEC 60898-1 |
Tamamlayıcı27
| Şebeke Frekansı | 50/60 Hz |
|---|---|
| [Ue] Nominal Çalışma Voltajı | 12...133 V AC 50/60 Hz; 220...240 V AC 50/60 Hz; 380...415 V AC 50/60 Hz; 440 V AC 50/60 Hz; <= 250 V DC |
| Manyetik Açma Limiti | 4 x In +/- %20 |
| Kesme Kapasitesi | 50 kA Icu -de 12...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2; 50 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2; 50 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2; 25 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2; 10 kA Icu -de <= 250 V DC 'e uygunEN/IEC 60947-2; 6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 |
| [Ics] Nominal Hizmet Kesme Kapasitesi | 50 kA 100 % x Icu at 12...133 V AC 50/60 Hz conforming to EN/IEC 60947-2; 50 kA 100 % x Icu at 220...240 V AC 50/60 Hz conforming to EN/IEC 60947-2; 50 kA 100 % x Icu at 380...415 V AC 50/60 Hz conforming to EN/IEC 60947-2; 25 kA 100 % x Icu at 440 V AC 50/60 Hz conforming to EN/IEC 60947-2; 10 kA 100 % x Icu at <= 250 V DC conforming to EN/IEC 60947-2 |
| Sınırlama Sınıfı | 3 'e uygunEN/IEC 60898-1 |
| [Ui] Nominal Yalıtım Voltajı | 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunEN/IEC 60947-2 |
| Kontak Konum Göstergesi | Evet |
| Kontrol Tipi | Geçiş |
| Cihaz Üzerii Sinyalizasyon | Açma göstergesi |
| Montaj Tipi | Takılabilir; Çıkarılabilir comb busbar kurulu |
| Montaj Desteği | 35 mm DIN rayı |
| Comb Busbar Dağıtım Bloğu Uyumluluğu | Üst veya alt: EVET |
| Bağlantı Aralığı | 18 mm fazlar arasında |
| 9 Mm Vida Adımı | 8 |
| Yükseklik | 85 mm |
| Genişlik | 72 mm |
| Derinlik | 78,5 mm |
| Ürün Ağırlığı | 0,5 kg |
| Renk | Beyaz |
| Mekanik Dayanıklılık | 20000 cycles |
| Elektrik Dayanıklılığı | 10000 cycles |
| Bağlantılar - Terminaller | Tek terminal (üst veya alt) , for 1 cable(s) , 1…25 mm², sert, bakır; Tek terminal (üst veya alt) , for 1 cable(s) , 1…16 mm², esnek, bakır; Tek terminal (üst veya alt) , for 1 cable(s) , 1…16 mm², halkalı ve esnek, bakır; Tek terminal (üst veya alt) , for 1,0 cable(s) , esnek, bakır veya alüminyum, with ring terminal and accessory |
| Tel Sıyırma Uzunluğu | 14 mm for üst veya alt connection |
| Sıkma Torku | 2 N.m üst veya alt |
| Toprak Kaçağı Koruması | Ayrı blok |
Ortam8
| IP Koruma Derecesi | IP20 'e uygunIEC 60529; IP40 modüler muhafaza sınıf II) 'e uygunIEC 60529 |
|---|---|
| Kirletme Derecesi | 3 'e uygunEN/IEC 60947-2 |
| Aşırı Gerilim Kategorisi | IV |
| Tropik İklim | 2 'e uygunIEC 60068-1 |
| Bağıl Nem | 95 % -de 55 °C |
| Çalışma Yüksekliği | 0...2000 m |
| Nominal Çalışma Ortam Sıcaklığı | -35…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 7,0 cm |
| Package 1 Width | 7,5 cm |
| Package 1 Length | 9,5 cm |
| Paket Ağırlığı (Lbs) | 449,0 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 3 |
| Package 2 Height | 7,8 cm |
| Package 2 Width | 9,2 cm |
| Package 2 Length | 22,0 cm |
| Package 2 Weight | 1,404 kg |
| Unit Type Of Package 3 | S03 |
| Number Of Units İn Package 3 | 33 |
| Package 3 Height | 30,0 cm |
| Package 3 Width | 30,0 cm |
| Package 3 Length | 40,0 cm |
| Package 3 Weight | 15,914 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
