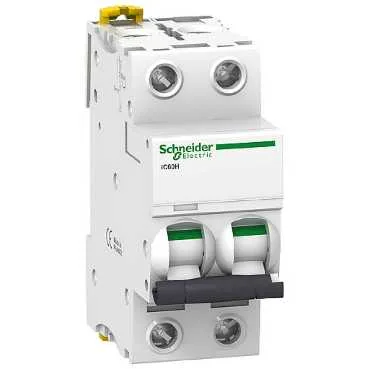

Name: Schneider A9F84263 Minyatür Devre Kesici
Brand: Schneider
SKU: A9F84263
Price: 77.20 EUR
Availability: InStock

Schneider A9F84263, Schneider Minyatür Devre Kesici. Kategori: Alçak Gerilim Ürünleri. Stokta.

Öne Çıkan Özellikler

Cihaz Uygulaması: Dağıtım
Seri: Acti 9
Ürün Ya Da Bileşen Tipi: Minyatür devre kesici
Ürün Adı: IC60

← Kataloğa Geri Dön

Ürün Açıklaması

Schneider Acti 9 IC60H serisi A9F84263 minyatür devre kesici, 2P kutup yapısı ve 63 A nominal akım özelliği ile alçak gerilim dağıtımında kullanılır. C eğrisi termal manyetik açma teknolojisine ve DIN rayı montaj desteğine sahiptir. IEC 60947-2 ve EN 60898-1 standartlarına uygun ürünü ÜÇ-EL Elektrik firmasından temin edebilirsiniz.

Teknik Özellikler

Cihaz Uygulaması	Dağıtım
Seri	Acti 9
Ürün Ya Da Bileşen Tipi	Minyatür devre kesici
Ürün Adı	IC60
Cihaz Kısa Adı	IC60H
Kutup Açıklaması	2P
Korumalı Kutupların Sayısı	2
[In] Nominal Akım	63 A
Ağ Tipi	AC, DC
Açma Birimi Teknolojisi	Termal manyetik
Eğim Kodu	C
Kesme Kapasitesi	10 kA Icuuyumluluk standardı IEC 60947-2 - 440 V AC 50/60 Hz, 10 kA Icuuyumluluk standardı EN 60947-2 - 440 V AC 50/60 Hz, 10000 A Icnuyumluluk standardı EN 60898-1 - 400 V AC 50/60 Hz, 10000 A Icnuyumluluk standardı IEC 60898-1 - 400 V AC 50/60 Hz, 15 kA Icuuyumluluk standardı EN 60947-2 - 380...415 V AC 50/60 Hz, 15 kA Icuuyumluluk standardı IEC 60947-2 - 380...415 V AC 50/60 Hz, 30 kA Icuuyumlu
Kullanım Kategorisi	Kategori A EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2 EN 60947-2, Kategori Auyumluluk standardı IEC 60947-2
Yalıtıma Uygunluk	Evetuyumluluk standardı EN 60947-2, Evetuyumluluk standardı IEC 60947-2, Evetuyumluluk standardı EN 60898-1, Evetuyumluluk standardı IEC 60898-1
Standartlar	EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Ağ Frekansı	50/60 Hz
Manyetik Açma Limiti	8 x In +/- % 20
[Ics] Nominal Hizmet Kesme Kapasitesi	5 kA 50 % x Icu uyumluluk standardı IEC 60947-2 - 440 V AC 50/60 Hz, 15 kA 50 % x Icu uyumluluk standardı EN 60947-2 - 220...240 V AC 50/60 Hz, 7,5 kA 50 % x Icu uyumluluk standardı EN 60947-2 - 380...415 V AC 50/60 Hz, 5 kA 50 % x Icu uyumluluk standardı EN 60947-2 - 440 V AC 50/60 Hz, 15 kA 50 % x Icu uyumluluk standardı IEC 60947-2 - 220...240 V AC 50/60 Hz, 7,5 kA 50 % x Icu uyumluluk standard
[Ui] Nominal Yalıtım Voltajı	500 V AC 50/60 Hzuyumluluk standardı IEC 60947-2, 500 V AC 50/60 Hzuyumluluk standardı EN 60947-2
[Uimp] Nominal Darbe Dayanım Voltajı	6 kVuyumluluk standardı EN 60947-2, 6 kVuyumluluk standardı IEC 60947-2
Kontak Konum Göstergesi	Evet
Kontrol Tipi	Geçiş
Yerel Sinyalleme	Açma göstergesi
Montaj Modu	Sabit
Montaj Desteği	DIN rayı
Comb Busbar Dağıtım Bloğu Uyumluluğu	EVET üst veya alt
9 Mm Vida Adımı	4
Yükseklik	85 mm
Genişlik	36 mm
Derinlik	78.5 mm
Ürün Ağırlığı	0.25 kg
Renk	Beyaz
Mekanik Dayanıklılık	20000 cycles
Elektrik Dayanıklılığı	10000 cycles
Bağlantılar - Terminaller	Tek terminal, üst veya alt sert kablo(lar) 1...35 mm² maks, Tek terminal, üst veya alt esnek kablo(lar) 1...25 mm² maks
Tel Sıyırma Uzunluğu	14 mm üst veya alt
Sıkma Torku	3.5 N.m üst veya alt
Toprak Kaçağı Koruması	Ayrı blok
IP Koruma Derecesi	IP20uyumluluk standardı EN 60529, IP20uyumluluk standardı IEC 60529
Kirletme Derecesi	3uyumluluk standardı EN 60947-2, 3uyumluluk standardı IEC 60947-2
Aşırı Gerilim Kategorisi	IV
Tropik İklim	2uyumluluk standardı IEC 60068-1
Bağıl Nem	95 % ( 55 °C )
Çalışma Yüksekliği	0...2000 m
Çalışma İçin Ortam Hava Sıcaklığı	-35...70 °C
Depolama İçin Ortam Hava Sıcaklığı	-40...85 °C
Sürdürülebilir Teklif Durumu	Green Premium ürünü
ROHS	Uyumlu - 1001'dan itibaren - Schneider Electric uyumluluk beyanı
REACH	Referans eşiğin üzerinde SVHC içermez
Ürünün Çevresel Profili	Mevcut
Ürün Kullanım Ömrü Sonu Talimatları	Özel geri dönüşüm işlemlerine gerek yoktur
