Ürün Açıklaması
- Anma kısa devre kesme kapasitesi EN/IEC 60898-1 Standardına uygun olarak 230VAC'de 6000A'e kadar çıkar ve Standarda uygundur
- Bu ürün EN/IEC 60898-1 Standardına uygundur
- Bu minyatür devre kesici, devreyi kısa devreye ve aşırı yük akımına karşı korur
- Tarak busbar'ının yerinden sökülmesini teminen çift klipslidir
- 10000 devire kadar elektriksel dayanıma ve 20000 devire kadar mekanik dayanıma sahiptir
- Ue çalışma voltajı 230VAC
- Anma yalıtım voltajı 440VAC
- Uimp anma darbe dayanıklılık voltajı 4kV
- Çalışma frekansı 50Hz veya 60Hz
- Modüler kurulum için DIN rayı üzerine monte edilebilir
- Genişlik 9mm seviyede 2
- Ebatlar (G) 18mm x (Y) 85mm x (D) 78.5mm
- Ağırlığı 100g
- IP20 Koruma derecesine sahiptir IEC/EN 60529 Standardına göre modüler kutu içinde bir kez IP40 olur
- Çalışma sıcaklığı -25°C ila 60°C
- Depolama sıcaklığı -40°C ila 85°C. • IEC/EN 60898-1 standardına göre endüstriyel yalıtım için uygunluk
- Kısa devre ve aşırı yük akımları korumasını birleştirin
- Tarak baralar sayesinde cihazın daha hızlı, daha iyi ve daha esnek kurulumu
- Tarak baraları yerindeyken sökmek için çift klips
- Üstten veya alttan elektrik beslemesi
Teknik Özellikler
Ana13
| Seri | Acti 9 |
|---|---|

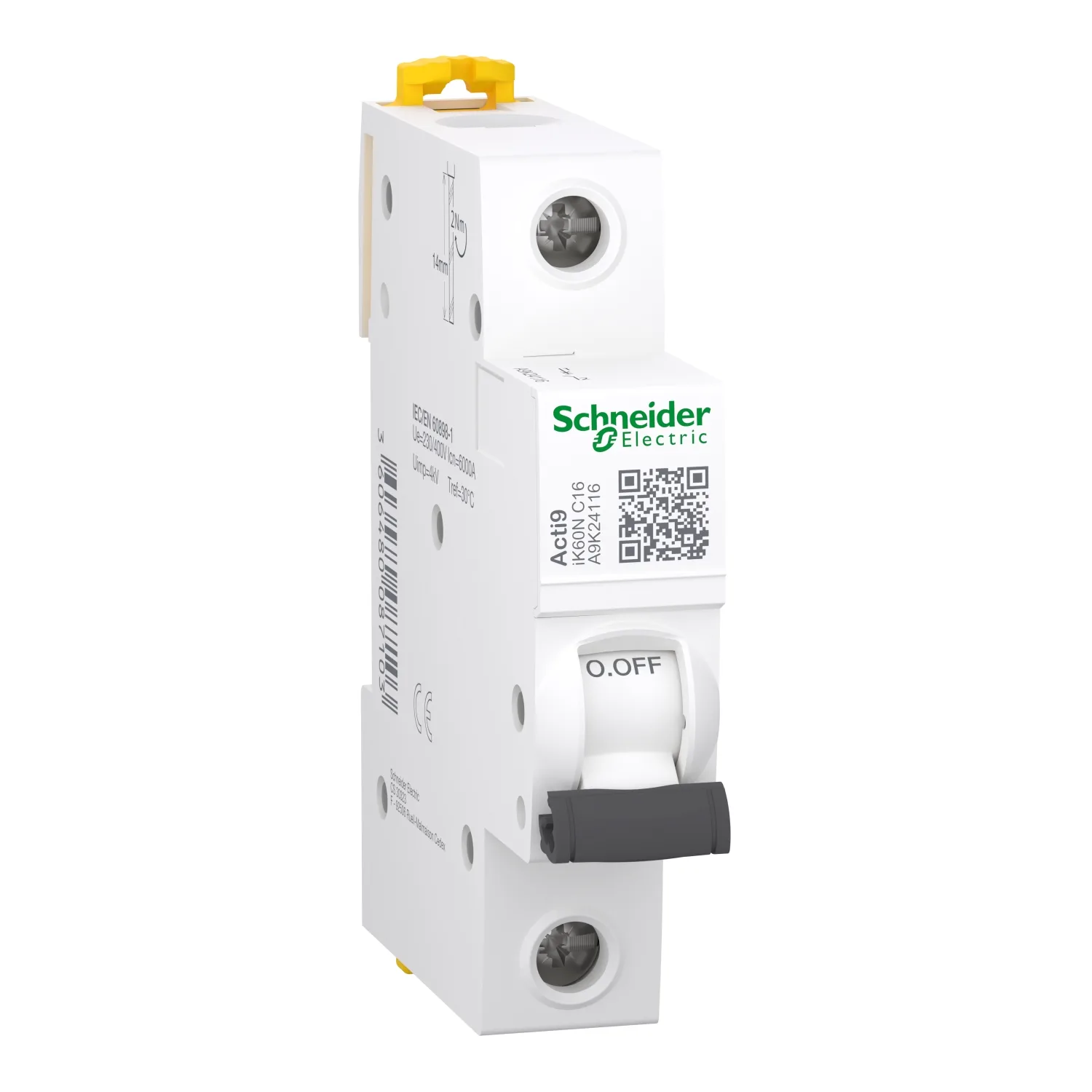

| Ürün Adı | Acti9 iK60 |
| Ürün Ya Da Bileşen Tipi | Minyatür devre kesici |
| Ürün Grubu | İK60N |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 1P |
| Korumalı Kutupların Sayısı | 1 |
| [In] Nominal Akım | 16 A -de 30 °C |
| Şebeke Tipi | AC |
| Açma Birimi Teknolojisi | Termik Manyetik |
| Eğim Kodu | C |
| Yalıtıma Uygunluk | Evet 'e uygunEN/IEC 60898-1 |
| Standartlar | EN/IEC 60898-1 |
Tamamlayıcı27
| Şebeke Frekansı | 50/60 Hz |
|---|---|
| [Ue] Nominal Çalışma Voltajı | 230 V AC 50/60 Hz |
| Manyetik Açma Limiti | 5...10 x In |
| Kesme Kapasitesi | 6000 A Icn -de 230 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 |
| [Ics] Nominal Hizmet Kesme Kapasitesi | 6000 A 100 % x Icn at 230 V AC 50/60 Hz conforming to EN/IEC 60898-1 |
| Sınırlama Sınıfı | 3 'e uygunEN/IEC 60898-1 |
| [Ui] Nominal Yalıtım Voltajı | 440 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV 'e uygunEN/IEC 60898-1 |
| Kontak Konum Göstergesi | Yok |
| Kontrol Tipi | Geçiş |
| Cihaz Üzerii Sinyalizasyon | AÇIK/KAPALI göstergesi |
| Montaj Tipi | Takılabilir |
| Montaj Desteği | 35 mm DIN rayı |
| Bağlantı Aralığı | 18 mm cihazlar arasında |
| 9 Mm Vida Adımı | 2 |
| Yükseklik | 85 mm |
| Genişlik | 18 mm |
| Derinlik | 78,5 mm |
| Ürün Ağırlığı | 100 g |
| Renk | Beyaz |
| Mekanik Dayanıklılık | 20000 cycles |
| Elektrik Dayanıklılığı | 10000 cycles |
| Kilitleme Seçenekleri Tanımı | Kilitleme cihazı |
| Bağlantılar - Terminaller | Tünel tipi terminal (üst veya alt) , 1…25 mm², sert; Tünel tipi terminal (üst veya alt) , 1…16 mm², esnek |
| Tel Sıyırma Uzunluğu | 14 mm for üst veya alt connection |
| Sıkma Torku | 2 N.m üst veya alt |
| Toprak Kaçağı Koruması | Yok |
Ortam5
| IP Koruma Derecesi | IP20 'e uygunIEC 60529 |
|---|---|
| Kirletme Derecesi | 2 'e uygunEN/IEC 60898-1 |
| Aşırı Gerilim Kategorisi | III |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 2,000 cm |
| Package 1 Width | 7,500 cm |
| Package 1 Length | 9,500 cm |
| Paket Ağırlığı (Lbs) | 98,100 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 8,500 cm |
| Package 2 Width | 9,500 cm |
| Package 2 Length | 22,000 cm |
| Package 2 Weight | 1,231 kg |
| Unit Type Of Package 3 | S03 |
| Number Of Units İn Package 3 | 132 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 13,928 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
