Schneider

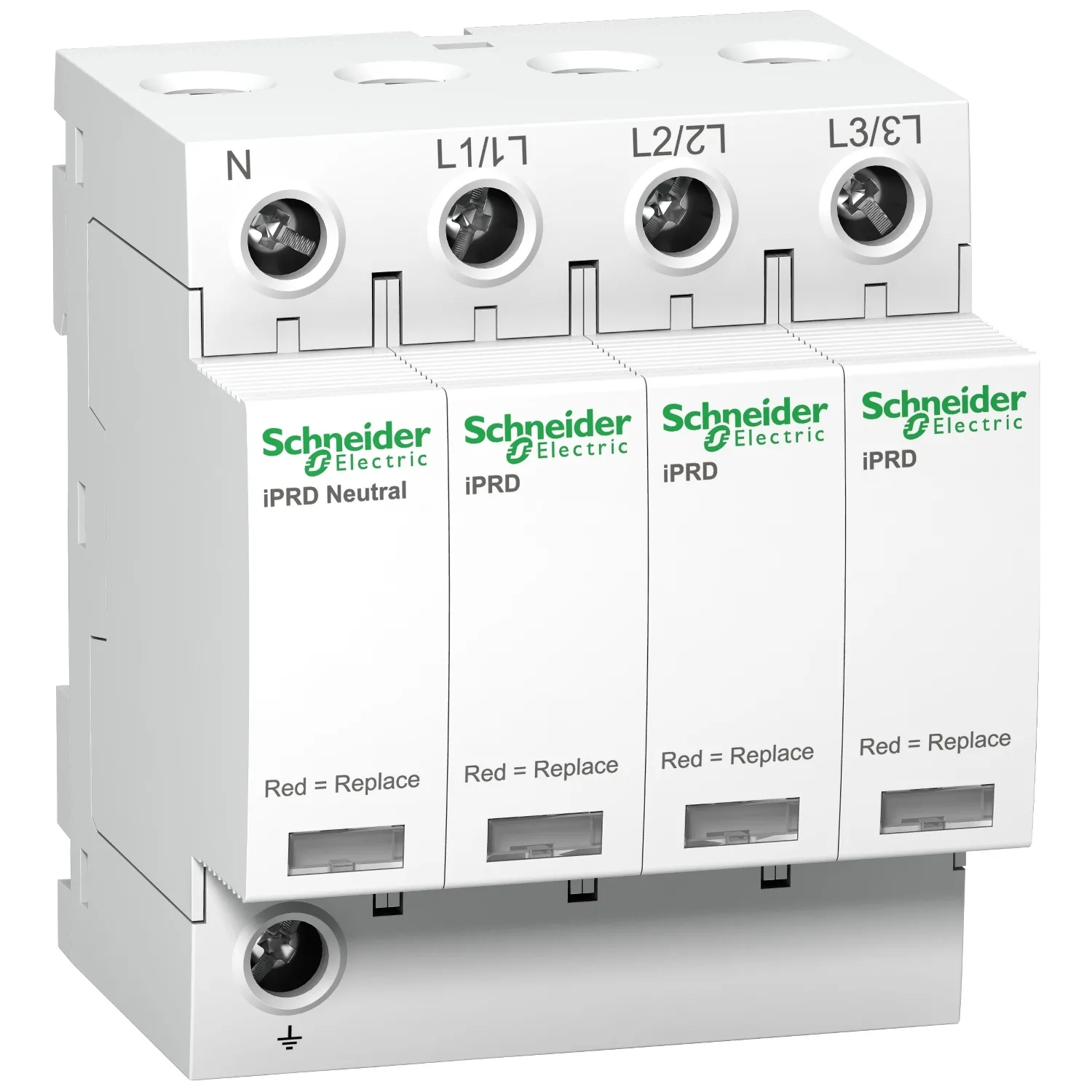

A9L08600 - Kartuşlu tip AG parafudrlar Tip 3 iPRD8 3P+N
Schneider A9L08600, Kartuşlu tip AG parafudrlar Tip 3 iPRD8 3P+N. Kategori: Acti 9 iPRD. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:A9L08600
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:179,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- İPRD
- Range Of Product
- Acti 9
- Ürün Adı
- Acti9 iPRD
- Ürün Ya Da Bileşen Tipi
- Tak-çıkar kartuşlu kesinti durdurucu
Ürün Açıklaması
- Imax maksimum deşarj akımı 8kA .In nominal deşarj akımı 2.5kA
- iPRD8r, korunacak yüklerin ikincil korumasını sağlar ve gelen parafudrlar ile kademeli olarak yerleştirilir
- Bu parafudr, korunacak yükler gelen parafudrdan 10 m'den daha uzakta olduğunda gereklidir
- Genel modda Uc maksimum sürekli çalışma gerilimi nötr ile toprak arası 260VAC, faz ile toprak arası ve 350V'dir
- Genel modda Up Gerilim koruma seviyesi Tip 2'de nötr ile toprak arası 1.4kV ve tip 3'te nötr ile toprak arası 1.1kV'dir
- Diferansiyel modda (faz ve nötr arasında) Up Gerilim koruma seviyesi Tip 2'de 1kV, tip 3'te 1.1kV'dir
- Ue anma çalışma gerilimi 230VAC +/- 10%
- Ürün rengi beyazdır (RAL9003).Ebatlar (G) 72mm x (Y) 85mm x (D) 69mm
- Ağırlığı 414g
- Modüler kutu içinde koruma derecesi IP20 ve IP40
- Çalışma sıcaklığı -25°C ila 60°C
- Bu ürün EN 61643-11 ve IEC 61643-11 Standartlarına uygundur.
Başlıca Özellikler
- Korunması gereken yüklerin ikincil korumasını sağlar ve gelen parafudrlarla kademeli olarak yerleştirilir
- IEC 61643-11:2011 ve EN 61643-11:2012 standartlarına göre kombine parafudr tipi 2+3 8kA
- Yüksek potansiyel kısa devre arıza akımlarına sahip TT ve TN-S şebekeleri için uygundur
- Çekilebilir kartuşları değiştirmek kolaydır ve titreşim önleyici kilitle takılabilir
- Tersinir parafudr, alt bağlantı (tarak barası) ve üst bağlantı (kablolar) üzerinden güç beslemesi
Teknik Özellikler
Ana13
| Ürün Serisi | İPRD |
|---|---|
| Range Of Product | Acti 9 |
| Ürün Adı | Acti9 iPRD |
| Ürün Ya Da Bileşen Tipi | Tak-çıkar kartuşlu kesinti durdurucu |
| Ürün Grubu | İPRD8 |
| Cihaz Uygulaması | Dağıtım |
| Standartlar | EN 61643-11:2012; IEC 61643-11:2011 |
| Ürün Sertifikaları | CE |
| Kalite Etiketleri | NF; KEMA-KEUR |
| Kutup Tanımı | 3P + N |
| Uzaktan Sinyalleme | Olmadan |
| Kesinti Durdurucu Tipi | Elektrikli dağıtım ağı |
| Topraklama Sistemi | TT; TN-S |
Tamamlayıcı21
| Kesinti Durdurucu Sınıf Tipi | Tip 2 + 3 |
|---|---|
| Kesinti Durdurucu Teknolojisi | MOV + GDT |
| [Ue] Nominal Çalışma Voltajı | 230/400 V AC (+/- 10 %) -de 50/60 Hz |
| Nominal Deşarj Akımı | Ortak mod: 2,5 kA (L/PE); Ortak mod: 2,5 kA (N/PE); Diferansiyel mod: 2,5 kA (L/N) |
| Maksimum Deşarj Akımı | Ortak mod: 8 kA L/PE; Ortak mod: 8 kA N/PE; Diferansiyel mod: 8 kA L/N |
| [Uoc] Açık Devre Gerilimi | 10 kV tip 3 ortak mod N/PE; 10 kV tip 3 diferansiyel mod L/N |
| [Uc] Maksimum Sürekli Çalışma Gerilimi | Ortak mod: 260 V N/PE; Ortak mod: 350 V L/PE; Diferansiyel mod: 350 V L/N |
| Giriş Akımı | Ortak mod 1,1 kV tip 3 N/PE; Diferansiyel mod 1 kV tip 2 L/N; Diferansiyel mod 1,1 kV tip 3 L/N; Ortak mod 1,4 kV tip 2 N/PE |
| [Ut] Geçici Aşırı Gerilim | 337 V L/N 5 s dayanım; 1200 V N/PE 200 ms güvenli arıza modu; 442 V L/PE 5 s dayanım |
| Bağlantı Kesici Cihaz Tipi | Ilgili devre kesici İC60L 10 A egim C - Icu 25 kA; Ilgili devre kesici IC60N 10 A egim C - Icu 10 kA; Ilgili devre kesici İC60H 10 A egim C - Icu 15 kA; Ilişkili sigorta GG 25 A - Icu 15 kA; Ilişkili sigorta GG 80 A - Icu 50 kA |
| Montaj Modu | Takılabilir (DIN rayı) |
| 9 Mm Vida Adımı | 8 |
| Yükseklik | 85 mm |
| Genişlik | 72 mm |
| Derinlik | 69 mm |
| Ürün Ağırlığı | 0,414 kg |
| Renk | Beyaz (RAL 9003) |
| [Ipe] Ground Residual Current | 0,003 mA; 0,6 mA |
| Bağlantılar - Terminaller | Tünel tipi terminal (aşağı doğru) 2,5…35 mm²; Tünel tipi terminal (yukarı doğru) 2,5…35 mm² |
| Sıkma Torku | 2,5 N.m |
| Uyumluluk Kodu | IPRD8 |
Ortam5
| IK Koruma Derecesi | IK03 conforming to IEC 62262 |
|---|---|
| Bağıl Nem | 5…95 % |
| Çalışma Yüksekliği | 2000 m |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 7,5 cm |
| Package 1 Width | 8 cm |
| Package 1 Length | 9 cm |
| Paket Ağırlığı (Lbs) | 444 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 3 |
| Package 2 Height | 8 cm |
| Package 2 Width | 9,5 cm |
| Package 2 Length | 27,5 cm |
| Package 2 Weight | 1,394 kg |
| Unit Type Of Package 3 | S03 |
| Number Of Units İn Package 3 | 27 |
| Package 3 Height | 30 cm |
| Package 3 Width | 30 cm |
| Package 3 Length | 40 cm |
| Package 3 Weight | 13,101 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
