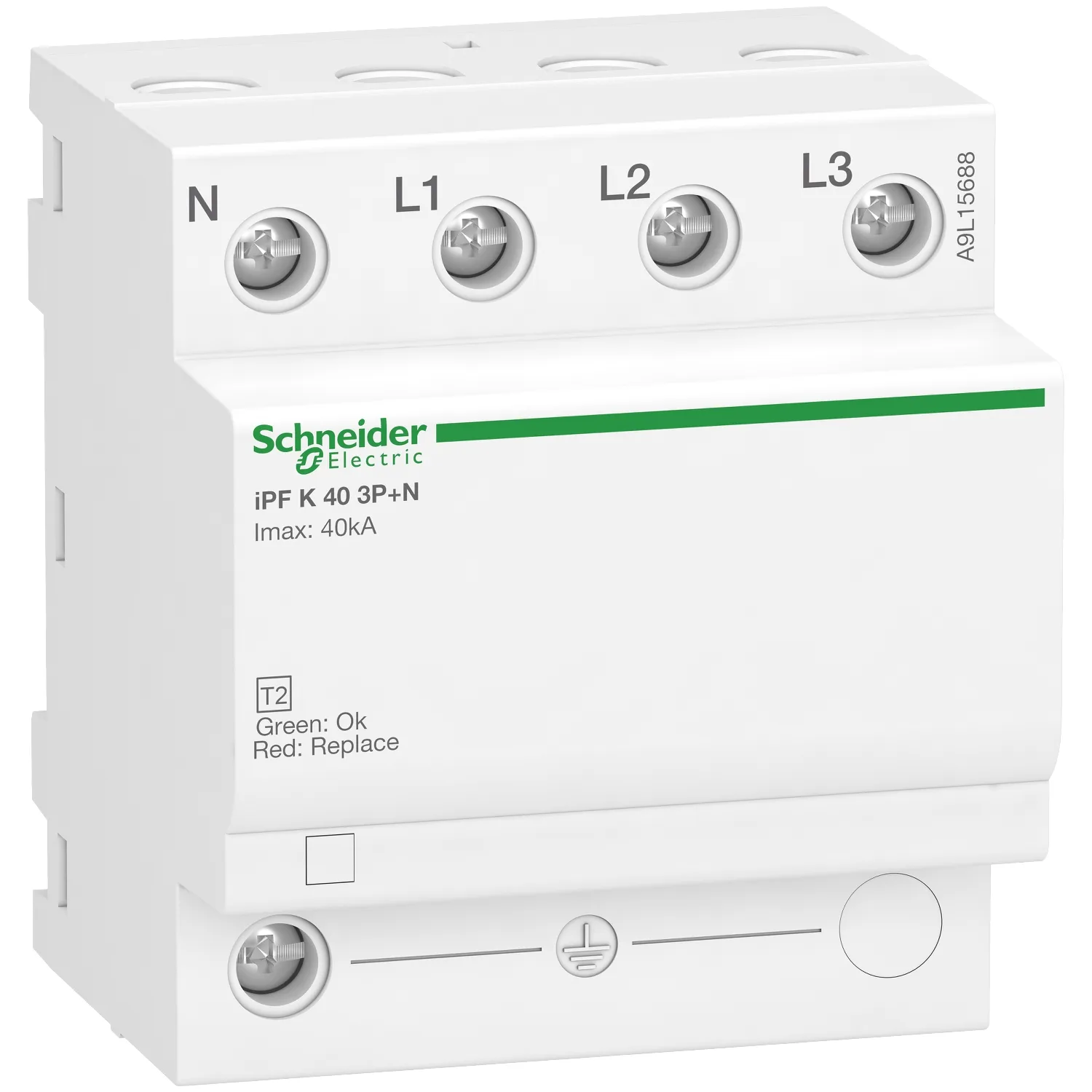

Name: A9L15688 - IPF 40 40 KA 340V 3P N Parafudr
Brand: Schneider
SKU: A9L15688
Price: 186.00 EUR
Availability: BackOrder

Schneider A9L15688, IPF 40 40 KA 340V 3P N Parafudr. Kategori: Acti 9 iPF K. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Açıklaması

Imax maksimum deşarj akımı 40kA .In nominal deşarj akımı 15kA
The multi-pole single-piece surge arrester yelpazesidapted for TT ve TN-S earthing systems
Bu Tip 2 gelen koruma parafudr, orta risk seviyesi için önerilir
Genel modda (nötr ile toprak arasında) Uc maksimum sürekli çalışma gerilimi 260VAC
Diferansiyel modda (faz ve nötr arasında) Uc maksimum sürekli çalışma gerilimi 340VAC
Up Gerilim koruma seviyesi genel modda (nötr ile toprak arasında) ve diferansiyel modda (faz ile nötr arasında) 1.5kV'dir
Ue anma çalışma gerilimi 230VAC veya 400VAC +/- 10%
The product colour beyaz renklidir (RAL 9003)
Ebatlar (G) 72mm x (Y) 81mm x (D) 69mm
The Ürün ağırlığı 420g
IP Koruma Derecesi IP20 ve IP40 in modular enclosure
Depolama sıcaklığı -40°C ila +85°C
This product complies with IEC 61643-11 ve EN 61643-11 Standarts.

Korunacak yüklerin ikincil korumasını sağlar ve gelen parafudrlarla kademeli olarak yerleştirilir.
IEC 61643-11:2011 standardına uygun Tip 2 40kA parafudr
Yüksek olası kısa devre arıza akımlarına sahip TT ve TN-S şebekeleri için uygundur

Ana12

Tamamlayıcı22

Kesinti Durdurucu Sınıf Tipi	Tip 2
Kesinti Durdurucu Teknolojisi	MOV + GDT
[Ue] Nominal Çalışma Voltajı	230/400 V AC (+/- 10 %) -de 50/60 Hz
Nominal Deşarj Akımı	Ortak mod: 15 kA (L/PE); Ortak mod: 15 kA (N/PE); Diferansiyel mod: 15 kA (L/N)
Maksimum Deşarj Akımı	Ortak mod: 40 kA L/PE; Ortak mod: 40 kA N/PE; Diferansiyel mod: 40 kA L/N
[Uc] Maksimum Sürekli Çalışma Gerilimi	Ortak mod: 260 V N/PE; Diferansiyel mod: 340 V L/N
Giriş Akımı	Ortak mod 1,5 kV tip 2 N/PE; Diferansiyel mod 1,5 kV tip 2 L/N
[Ut] Geçici Aşırı Gerilim	337 V L/N 5 s dayanım; 442 V L/PE 5 s dayanım; 1200 V N/PE 200 ms dayanım; 1453 V L/PE 200 ms dayanım
Bağlantı Kesici Cihaz Tipi	Ilgili devre kesici İK60N 40 A egim C - Icu 6 kA; Ilişkili sigorta GG 63 A - Icu 25 kA
Sinyalleme Devre Gerilimi	0,25 A/250 V AC 50/60 Hz
Montaj Modu	Takılabilir (DIN rayı)
9 Mm Vida Adımı	8
Yükseklik	81 mm
Genişlik	72 mm
Derinlik	69 mm
Ürün Ağırlığı	420 g
Renk	Beyaz (RAL 9003)
[Ipe] Ground Residual Current	0,003 mA
Bağlantılar - Terminaller	Tünel tipi terminal (üst veya alt) 25 mm² sert; Tünel tipi terminal (üst veya alt) 16 mm² esnek; Tünel tipi terminal (üst veya alt) 16 mm² halkalı ve esnek
Tel Sıyırma Uzunluğu	11 mm
Sıkma Torku	3,5 N.m
Uyumluluk Kodu	IPF K 40

Ortam5

IK Koruma Derecesi	IK03 conforming to IEC 62262
Bağıl Nem	5…95 %
Çalışma Yüksekliği	2000 m
Nominal Çalışma Ortam Sıcaklığı	-25…60 °C
Depolama Ortam Koşulları	-40…85 °C

Paketleme üniteleri18

Sözleşme garantisi1

Garanti (ay Olarak)	18
