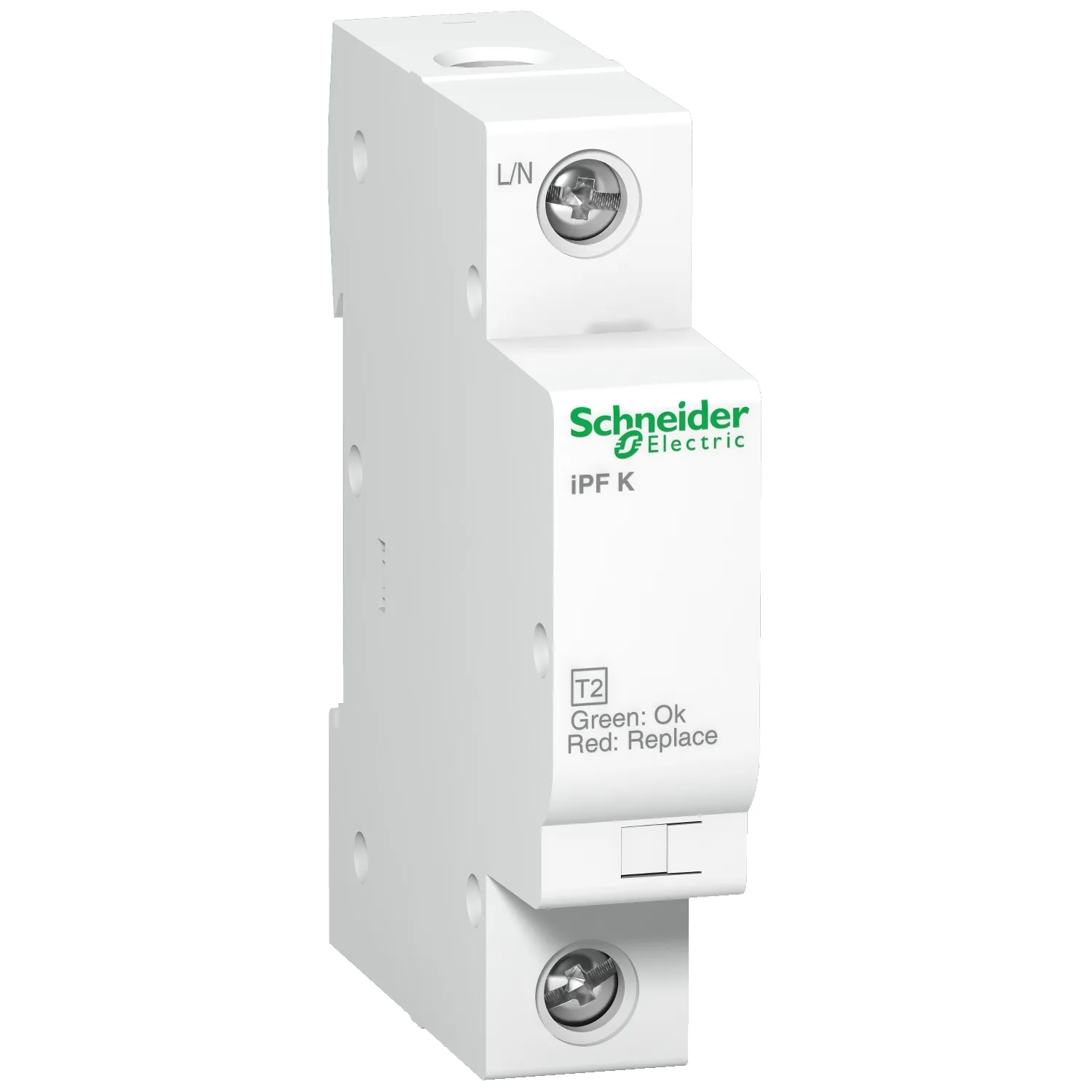

A9L15691 - IPF 20 20 KA 340V 1P Parafudr
Schneider A9L15691, IPF 20 20 KA 340V 1P Parafudr. Kategori: Acti 9 iPF K. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:A9L15691
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:46,50 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- IPF K
- Range Of Product
- Acti 9
- Ürün Adı
- Acti9 iPF K
- Ürün Ya Da Bileşen Tipi
- Kesinti durdurucu
Ürün Açıklaması
Bu Acti9 iPF K 20 ürünü modüler bir parafudrdur. 1P tesisatları korur. Imax maksimum deşarj akımı 20kA'dir. In nominal deşarj akımı 5kA'dir. Çok kutuplu tek parça parafudr serisi TT, TN-S, TN-C topraklandırma sistemleri için uygundur. Bu tip 2 giriş koruma parafudru orta risk seviyesi için önerilir. Ortak modda (faz ve toprak arasında) Uc maksimum sürekli çalışma gerilimi 340VAC'dir. Ortak modda (faz ve toprak arasında) Up Gerilim koruma seviyesi 1.1kV'dir. Ue anma çalışma gerilimi 230VAC +/- %10'dur. Ürün rengi beyazdır (RAL9003). Boyutları (G) 18mm x (Y) 81mm x (D) 69mm'dir. Ağırlığı 125g'dir. Koruma derecesi IP20 olup modüler muhafaza içinde IP40'tır. Çalışma sıcaklığı -25°C ila 60°C arasındadır. Depolama sıcaklığı -40°C ila 85°C arasındadır. Bu ürün IEC 61643-11 ve EN 61643-11 standartlarına uygundur.
Başlıca Özellikler
- Giriş parafudru ile kademeli olarak yerleştirilerek korunacak yüklerin ikincil korumasını sağlar
- Giriş panosunda orta risk seviyesi için önerilir
- Ekipmanın ikincil koruması için artık dalgalanmaları sınırlayan tip 2 parafudr
Teknik Özellikler
Ana12
| Ürün Serisi | IPF K |
|---|---|
| Range Of Product | Acti 9 |
| Ürün Adı | Acti9 iPF K |
| Ürün Ya Da Bileşen Tipi | Kesinti durdurucu |
| Ürün Grubu | İPF K |
| Cihaz Uygulaması | Dağıtım |
| Standartlar | IEC 61643-11:2011 |
| Ürün Sertifikaları | EAC; CE |
| Kutup Tanımı | 1P |
| Uzaktan Sinyalleme | Olmadan |
| Kesinti Durdurucu Tipi | Elektrikli dağıtım ağı |
| Topraklama Sistemi | IT 230; TN-C |
Tamamlayıcı23
| Kesinti Durdurucu Sınıf Tipi | Tip 2 |
|---|---|
| Kesinti Durdurucu Teknolojisi | TAŞI |
| [Ue] Nominal Çalışma Voltajı | 230 V AC (+/- 10 %) -de 50/60 Hz |
| Nominal Deşarj Akımı | Ortak mod: 5 kA (L/PE); Ortak mod: 5 kA (N/PE) |
| Maksimum Deşarj Akımı | Ortak mod: 20 kA L/PE |
| [Uc] Maksimum Sürekli Çalışma Gerilimi | Ortak mod: 340 V L/PE |
| Giriş Akımı | Ortak mod 1,1 kV tip 2 L/PE |
| [Ut] Geçici Aşırı Gerilim | 337 V L/N 5 s dayanım; 442 V L/PE 5 s dayanım; 1200 V N/PE 200 ms dayanım; 1453 V L/PE 200 ms dayanım |
| Bağlantı Kesici Cihaz Tipi | Ilgili devre kesici İK60N 20 A egim C - Icu 6 kA; Ilişkili sigorta GG 25 A - Icu 25 kA |
| Sinyalleme Devre Gerilimi | 0,25 A/250 V AC 50/60 Hz |
| Montaj Modu | Takılabilir (DIN rayı) |
| 9 Mm Vida Adımı | 2 |
| Yükseklik | 81 mm |
| Genişlik | 18 mm |
| Derinlik | 69 mm |
| Ürün Ağırlığı | 125 g |
| Renk | Beyaz (RAL 9003) |
| [Ipe] Ground Residual Current | 5 mA |
| Bağlantılar - Terminaller | Tünel tipi terminal (üst veya alt) 25 mm² sert; Tünel tipi terminal (üst veya alt) 16 mm² esnek; Tünel tipi terminal (üst veya alt) 16 mm² halkalı ve esnek |
| Tel Sıyırma Uzunluğu | 11 mm |
| Sıkma Torku | 3,5 N.m |
| Uyumluluk Kodu | IPF K 20 |
| Pazar Segmenti | Küçük ölçekli işletmeler |
Ortam5
| IK Koruma Derecesi | IK03 conforming to IEC 62262 |
|---|---|
| Bağıl Nem | 5…95 % |
| Çalışma Yüksekliği | 2000 m |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 2,700 cm |
| Package 1 Width | 7,300 cm |
| Package 1 Length | 8,800 cm |
| Paket Ağırlığı (Lbs) | 115,000 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 10 |
| Package 2 Height | 8,000 cm |
| Package 2 Width | 9,300 cm |
| Package 2 Length | 27,500 cm |
| Package 2 Weight | 1,254 kg |
| Unit Type Of Package 3 | S03 |
| Number Of Units İn Package 3 | 120 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 15,620 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
