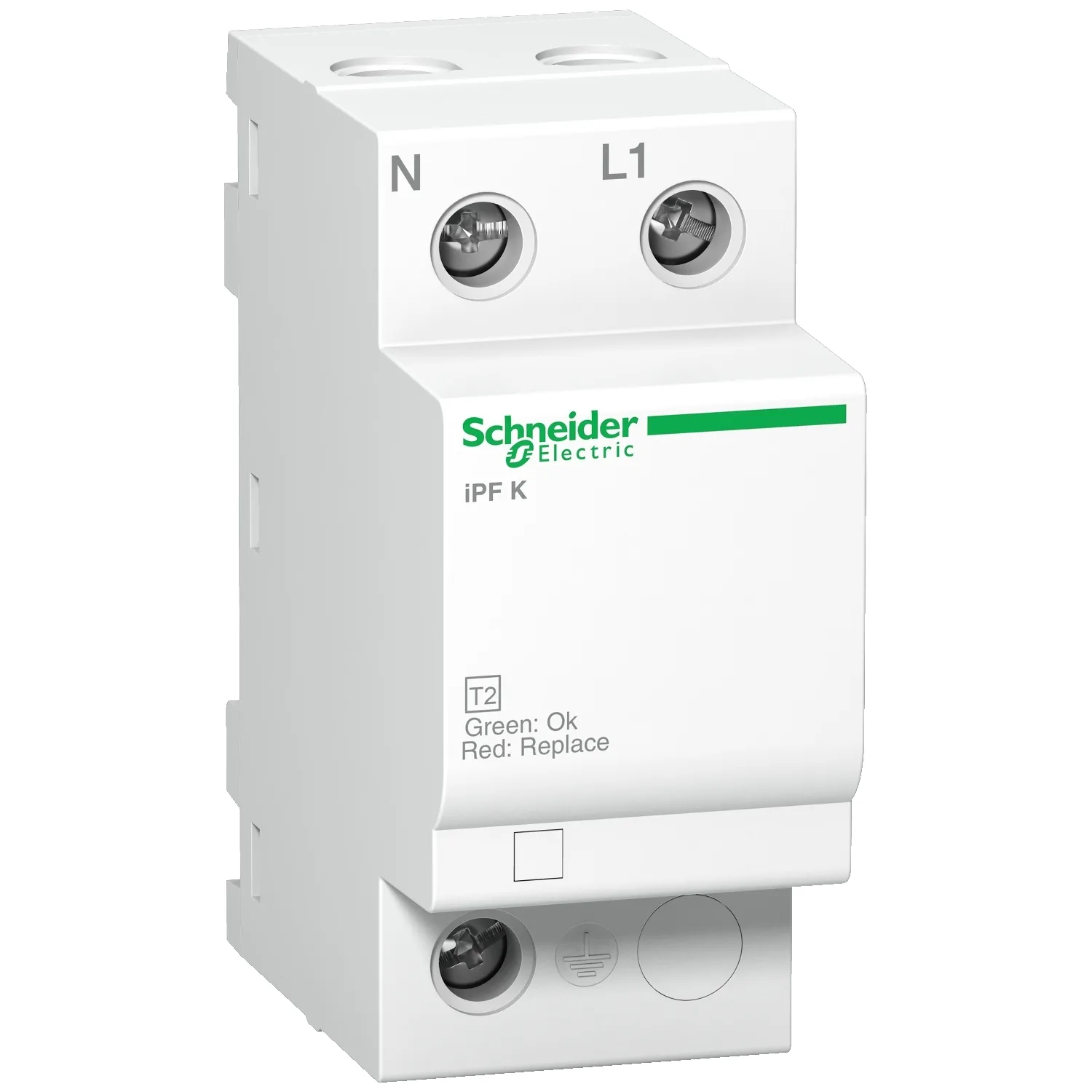

Schneider A9L15692 - IPF 20 20 KA 340V 1P N Parafudr
Schneider

A9L15692 - IPF 20 20 KA 340V 1P N Parafudr

Schneider A9L15692, IPF 20 20 KA 340V 1P N Parafudr. Kategori: Acti 9 iPF K. Fiyat ve teslim süresi için teklif isteyin.

  • Referans Kodu:A9L15692
  • Üretici / Marka:Schneider
  • Stok Durumu:Sipariş Üzerine / Stok Sorunuz
  • Fiyat:96,90 EUR (Teklif İsteyiniz)
WhatsApp ile Fiyat Teklifi Alın

Öne Çıkan Özellikler

Ürün Serisi
IPF K
Range Of Product
Acti 9
Ürün Adı
Acti9 iPF K
Ürün Ya Da Bileşen Tipi
Kesinti durdurucu
← Kataloğa Geri Dön

Ürün Açıklaması

  • Imax maksimum deşarj akımı 20kA .In nominal deşarj akımı 5kA
  • Çok kutuplu single parça parafudr serisi TT, TN-S, TN-C topraklama sistemleri için uyarlanmıştır
  • Bu Tip 2 gelen koruma parafudr, orta risk seviyesi için önerilir
  • Genel modda Uc maksimum sürekli çalışma gerilimi nötr ile toprak arası 260VAC, faz ile toprak arası ve 340VAC'dir
  • Up Gerilim koruma seviyesi genel modda (nötr ile toprak arasında) 1.5kV ve diferansiyel modda (faz ile nötr arasında) 1.1kV'dir
  • Ue anma çalışma gerilimi 230VAC +/- 10%
  • Ürün rengi beyazdır (RAL9003).Ebatlar (G) 36mm x (Y) 81mm x (D) 69mm
  • Ağırlığı 210g
  • Modüler kutu içinde koruma derecesi IP20 ve IP40
  • Çalışma sıcaklığı -25°C ila 60°C
  • Depolama sıcaklığı -40°C ila 85°C

Başlıca Özellikler

  • Korunması gereken yüklerin ikincil korumasını sağlar ve gelen parafudrlarla kademeli olarak yerleştirilir
  • IEC 61643-11:2011 standardına göre Tip 2 20kA parafudr
  • Yüksek potansiyel kısa devre arıza akımlarına sahip TT ve TN-S şebekeleri için uygundur

Teknik Özellikler

Ana12
Ürün SerisiIPF K
Range Of ProductActi 9
Ürün AdıActi9 iPF K
Ürün Ya Da Bileşen TipiKesinti durdurucu
Ürün GrubuİPF K
Cihaz UygulamasıDağıtım
StandartlarIEC 61643-11:2011
Ürün SertifikalarıCE; EAC
Kutup Tanımı1P + N
Uzaktan SinyallemeOlmadan
Kesinti Durdurucu TipiElektrikli dağıtım ağı
Topraklama SistemiTN-S; TT
Tamamlayıcı22
Kesinti Durdurucu Sınıf TipiTip 2
Kesinti Durdurucu TeknolojisiMOV + GDT
[Ue] Nominal Çalışma Voltajı230 V AC (+/- 10 %) -de 50/60 Hz
Nominal Deşarj AkımıOrtak mod: 5 kA (L/PE); Ortak mod: 5 kA (N/PE); Diferansiyel mod: 5 kA (L/N)
Maksimum Deşarj AkımıOrtak mod: 20 kA L/PE; Ortak mod: 20 kA N/PE; Diferansiyel mod: 20 kA L/N
[Uc] Maksimum Sürekli Çalışma GerilimiOrtak mod: 340 V L/PE; Ortak mod: 260 V N/PE; Diferansiyel mod: 340 V L/N
Giriş AkımıOrtak mod 1,5 kV tip 2 N/PE; Diferansiyel mod 1,1 kV tip 2 L/N
[Ut] Geçici Aşırı Gerilim337 V L/N 5 s dayanım; 442 V L/PE 5 s dayanım; 1200 V N/PE 200 ms dayanım; 1453 V L/PE 200 ms dayanım
Bağlantı Kesici Cihaz TipiIlgili devre kesici İK60N 20 A egim C - Icu 6 kA; Ilişkili sigorta GG 25 A - Icu 25 kA
Sinyalleme Devre Gerilimi0,25 A/250 V AC 50/60 Hz
Montaj ModuTakılabilir (DIN rayı)
9 Mm Vida Adımı4
Yükseklik81 mm
Genişlik36 mm
Derinlik69 mm
Ürün Ağırlığı210 g
RenkBeyaz (RAL 9003)
[Ipe] Ground Residual Current0,003 mA
Bağlantılar - TerminallerTünel tipi terminal (üst veya alt) 25 mm² sert; Tünel tipi terminal (üst veya alt) 16 mm² esnek; Tünel tipi terminal (üst veya alt) 16 mm² halkalı ve esnek
Tel Sıyırma Uzunluğu11 mm
Sıkma Torku3,5 N.m
Uyumluluk KoduIPF K 20
Ortam5
IK Koruma DerecesiIK03 conforming to IEC 62262
Bağıl Nem5…95 %
Çalışma Yüksekliği2000 m
Nominal Çalışma Ortam Sıcaklığı-25…60 °C
Depolama Ortam Koşulları-40…85 °C
Paketleme üniteleri18
Unit Type Of Package 1PCE
Paketteki Birim Sayısı1
Package 1 Height7,000 cm
Package 1 Width4,500 cm
Package 1 Length8,500 cm
Paket Ağırlığı (Lbs)205,000 g
Unit Type Of Package 2BB1
Number Of Units İn Package 26
Package 2 Height8,500 cm
Package 2 Width9,500 cm
Package 2 Length27,500 cm
Package 2 Weight1,293 kg
Unit Type Of Package 3S03
Number Of Units İn Package 372
Package 3 Height30,000 cm
Package 3 Width30,000 cm
Package 3 Length40,000 cm
Package 3 Weight15,901 kg
Sözleşme garantisi1
Garanti (ay Olarak)18
