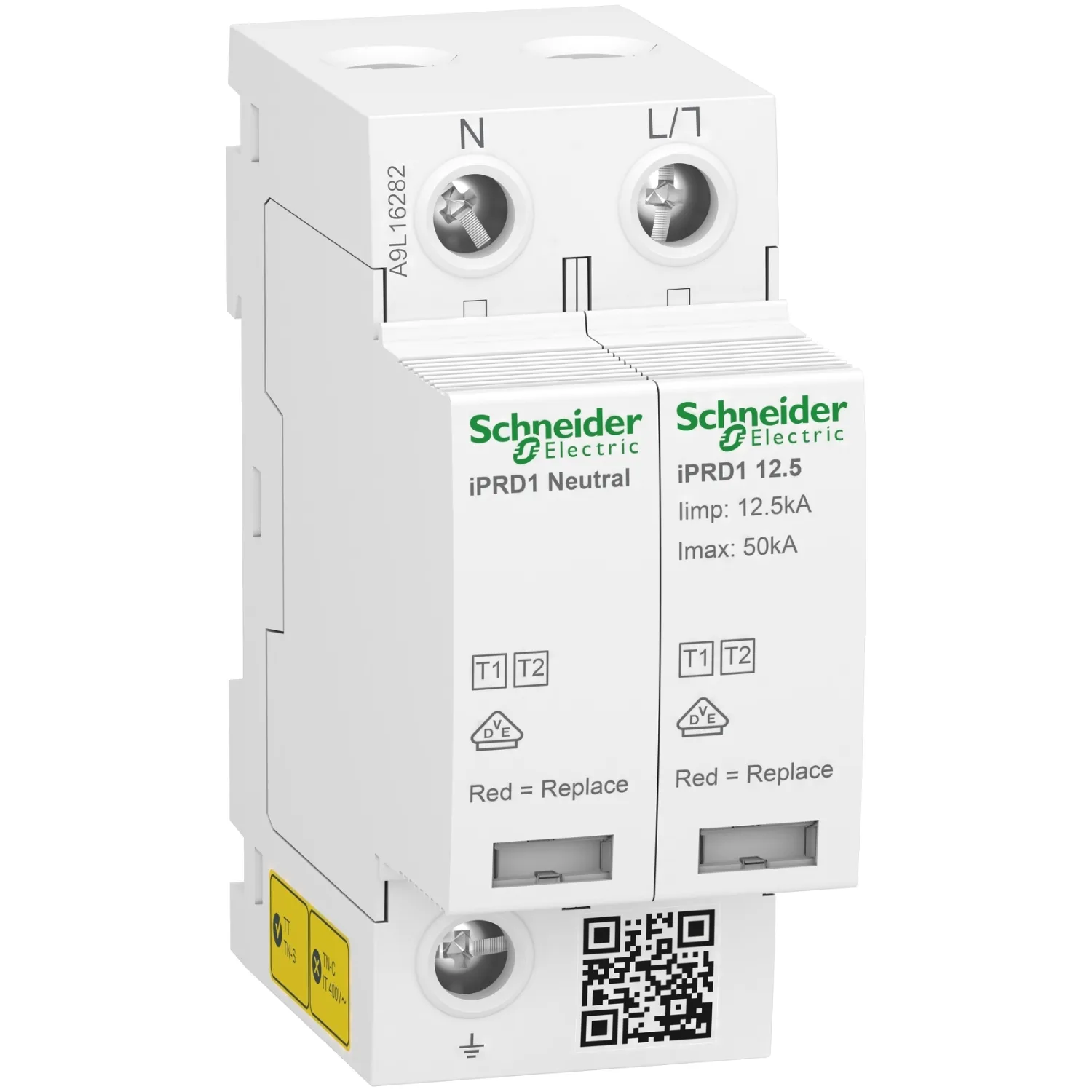

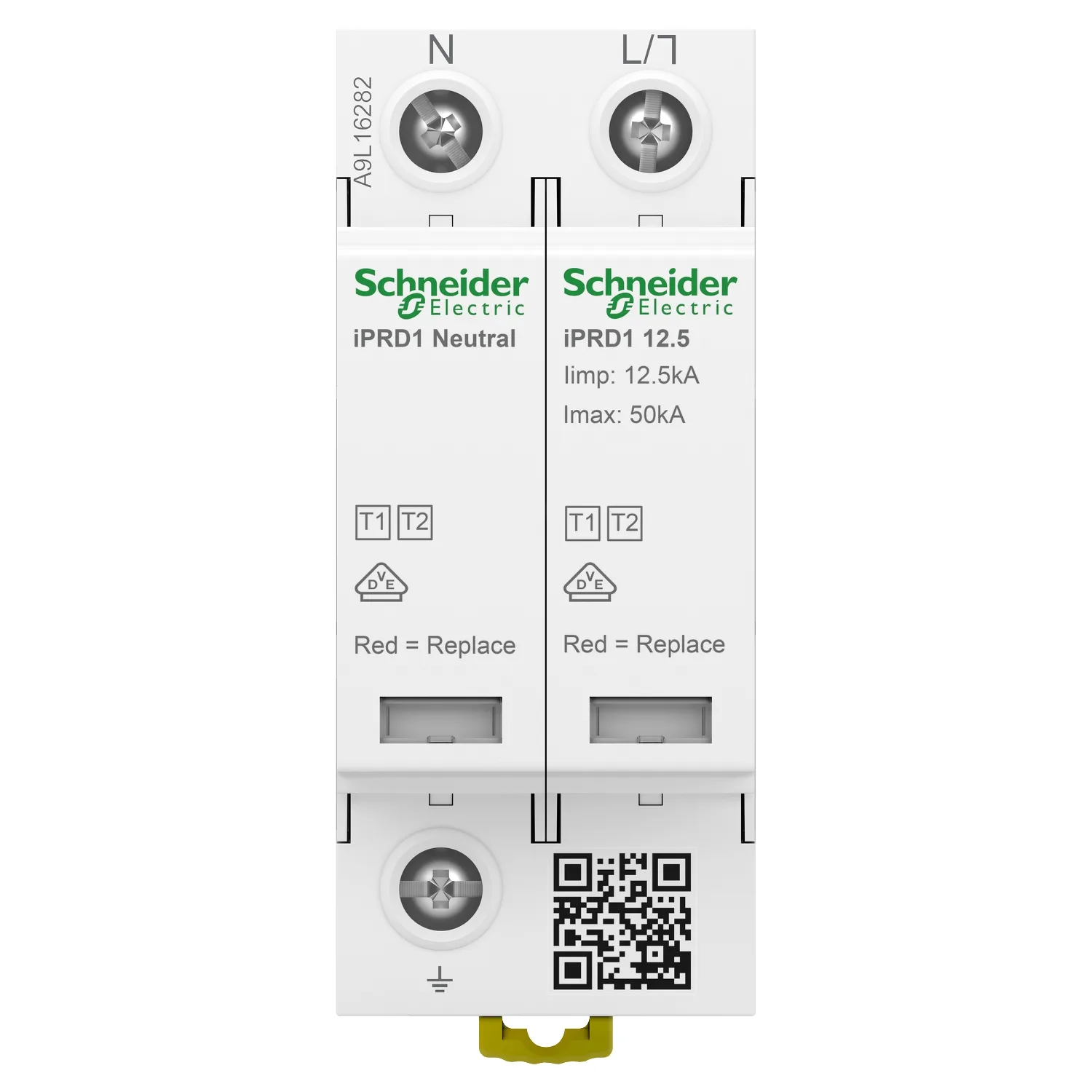

Name: A9L16282 - iPRF1 12,5r 1P+N
Brand: Schneider
SKU: A9L16282
Price: 323.00 EUR
Availability: BackOrder

Schneider A9L16282, iPRF1 12,5r 1P+N. Kategori: Acti9 AG Parafudr Tip 1 ve Tip 1+2 Aşırı Gerilim Koruma. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Açıklaması

Kartuş değiştirilmeli mesajının uzaktan raporlanmasını sağlar
Bu önceden kablolanmış parafudr, hasar gördüklerinde çıkarılabilir kartuşların hızlı bir şekilde değiştirilmesini sağlar
Kullanım ömrü güvenlik bağlantı kesici içerir
Bu Acti9 iPRD1 12.5r TT ve TN-S topraklama sistemleri ile uyumludur
Compact NSXm H TM80D ile ilişkili kesme kapasitesi70kA
Imax maksimum deşarj akımı 50kA
In nominal deşarj akımı 20kA
Diferansiyel modda (faz ve nötr arasında) Uc maksimum sürekli çalışma gerilimi 350VAC
Genel modda Uc maksimum sürekli çalışma gerilimi nötr ile toprak arasında 255VAC'dir
Up Gerilim koruma seviyesi 1.5kV tip 1+2'dir
Ue anma çalışma gerilimi 230VAC
Ebatlar (G) 36mm x (Y) 89mm x (D) 69mm
9mm seviyede genişlik 4'tür
Ağırlığı 290g
Modüler kutu içinde koruma derecesi IP20 ve IP40
Çalışma sıcaklığı -25°C ila +60°C
Depolama sıcaklığı -40°C ila +80°C
Bu ürün EN 61643-11 2012 ve IEC 61643-11 2011 Standartlarına uygundur.

Doğrudan ve dolaylı yıldırım çarpmalarına karşı koruma sağlar
Tip 1 ve Tip 2 teknolojisi, voltaj dalgalanmalarını hassas bir şekilde keserek elektrikli ekipmanı korur.
Yüksek olası kısa devre akımlarına sahip TT ve TN-S şebekeleri için uygundur
Kartuşun değiştirilmesi gerektiğinde bir sinyal göndermek için uzaktan transfer kontağı ile donatılmıştır.
Çıkarılabilir kartuşlar kolayca değiştirilebilir ve titreşim önleyici kilit ile takılabilir.

Ana13

Ürün Serisi	IPRD1
Range Of Product	Acti 9
Ürün Adı	Acti9 iPRD1
Ürün Ya Da Bileşen Tipi	Tak-çıkar kartuşlu kesinti durdurucu
Ürün Grubu	İPRD1 12.5
Cihaz Uygulaması	Dağıtım
Standartlar	EN 61643-11:2012; IEC 61643-11:2011
Kalite Etiketleri	CE; EAC; VDE
Kutup Tanımı	1P + N
Uzaktan Sinyalleme	Ile
Sinyal Kontakları Düzenleme	1 SD (1 K/A)
Kesinti Durdurucu Tipi	Elektrikli dağıtım ağı
Topraklama Sistemi	TN-S; TT

Tamamlayıcı26

Kesinti Durdurucu Sınıf Tipi	Tip 1 + 2
Kesinti Durdurucu Teknolojisi	MOV + GDT
[Ue] Nominal Çalışma Voltajı	230 V AC (+/- 10 %) -de 50/60 Hz
Nominal Deşarj Akımı	20 kA
Maksimum Deşarj Akımı	50 kA
[Iimp] Darbe Akımı	Ortak mod: 50 kA N/PE; Diferansiyel mod: 12,5 kA L/N
[Uc] Maksimum Sürekli Çalışma Gerilimi	Diferansiyel mod: 350 V L/N; Ortak mod: 255 V N/PE
Giriş Akımı	1,5 kV tip 1 + 2
Rezidüel Akım	0,003 mA N/PE
[Ut] Geçici Aşırı Gerilim	337 V L/N 5 s dayanım; 1200 V N/PE 200 ms güvenli arıza modu
Bağlantı Kesici Cihaz Tipi	Ilişkili sigorta GG 160 A 120 kA standart; Ilgili devre kesici Compact NSX160E 80 A 25 kA standart
Yerel Sinyalleme	Çalışıyor: mekanik gösterge (beyaz); End of life: mekanik gösterge (kırmızı)
Montaj Modu	Takılabilir (DIN rayı)
9 Mm Vida Adımı	4
Yükseklik	89 mm
Genişlik	36 mm
Derinlik	69 mm
Ürün Ağırlığı	290 g
Renk	Beyaz (RAL 9003)
Malzeme	PA6
Bağlantılar - Terminaller	Tünel tipi terminal (phase) 10…25 mm² esnek; Tünel tipi terminal (phase) 10…35 mm² sert; Tünel tipi terminal (earth) 16…25 mm² esnek; Tünel tipi terminal (earth) 16…35 mm² sert
Tel Sıyırma Uzunluğu	14 mm
Sıkma Torku	3,5 N.m
Darbe Akımı	12,5 kA
Uyumluluk Kodu	İPRD1
Pazar Segmenti	Konut; Küçük ölçekli işletmeler

Ortam6

IK Koruma Derecesi	IK05 conforming to IEC 62262
Kirletme Derecesi	3
Bağıl Nem	5…95 %
Çalışma Yüksekliği	2000 m
Nominal Çalışma Ortam Sıcaklığı	-25…60 °C
Depolama Ortam Koşulları	-40…80 °C

Paketleme üniteleri18

Sözleşme garantisi1

Garanti (ay Olarak)	18
