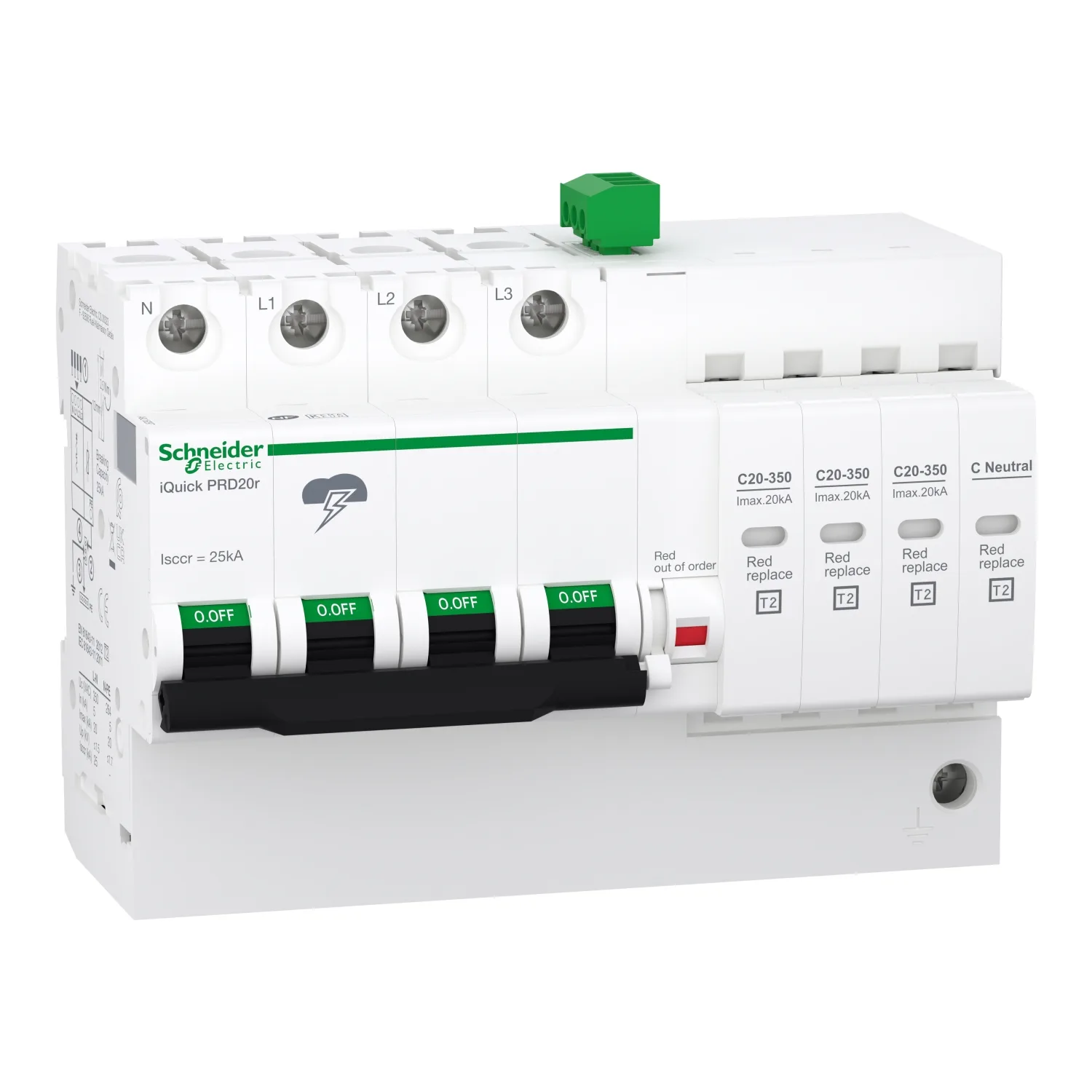

A9L16297 - Aşırı gerilim surgü tutucu; Tip 2; Kutuplar: 3+N; DIN ray montajı için; IP20
Schneider A9L16297, Aşırı gerilim surgü tutucu; Tip 2; Kutuplar: 3+N; DIN ray montajı için; IP20. Kategori: Acti9 iQuick PF, iQuick PRD. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:A9L16297
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:371,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- IQuick PRD
- Range Of Product
- Acti 9
- Ürün Adı
- Acti9 iQuick PRD
- Ürün Ya Da Bileşen Tipi
- Tak-çıkar kartuşlu kesinti durdurucu
Ürün Açıklaması
- Kartuş değiştirilmeli mesajının uzaktan raporlanmasını sağlar
- Bu önceden kablolanmış parafudr, hasar gördüklerinde çıkarılabilir kartuşların hızlı bir şekilde değiştirilmesini sağlar
- Kullanım ömrü güvenlik bağlantı kesici içerir
- Isc entegre kesme kapasitesi 25kA
- Bu Acti9 iQuick PRD20r TT ve TN-S topraklama sistemi ile uyumludur
- Imax maksimum deşarj akımı 20kA
- In nominal deşarj akımı 5kA
- Diferansiyel modda (faz ve nötr arasında) Uc maksimum sürekli çalışma gerilimi 350VAC
- Genel modda Uc maksimum sürekli çalışma gerilimi nötr ile toprak arası 264VAC, faz ile toprak arası ve 350VAC'dir
- Diferansiyel modda (faz ve nötr arasında) Up Gerilim koruma seviyesi 1.5kV'nin altında veya buna eşittir
- Genel modda Up Gerilim koruma seviyesi, faz ve toprak veya nötr ve toprak arasında 1.5 kV'un altında veya buna eşittir
- Çalışma frekansı 50Hz veya 60Hz
- Ebatlar (G) 131.5mm x (Y) 103.8mm x (D) 75.9mm
- 9mm seviyede genişlik 1'dir5
- Ağırlığı 810g
- Modüler kutu içinde koruma derecesi IP20 ve IP40
- Çalışma sıcaklığı -25°C ila 60°C
- Depolama sıcaklığı -40°C ila 85°C
- Bu ürün IEC/EN 60947-5-1, EN 61643-11:2012 ve IEC 61643-11:2011 standartlarına uygundur.
Başlıca Özellikler
- Gelen pano ekranında orta düzey risk seviyesi için önerilir
- IEC 61643-11:2011 ve EN 61643-11:2012 standartlarına göre tip 2 2 20kA parafudr
- Yüksek olası kısa devre hata akımlarıyla TT ve TN-S ağları için uygundur
- Bir uzak aktarım kontağına takılı olduğu için kartuş gönderilmesi, gösterim bilgilerinin değiştirilmesi gerekir
- Çekilebilir kartuşları kolay değiştirilebilir ve titreşim önleyici kilit ile takılabilir
Teknik Özellikler
Ana14
| Ürün Serisi | IQuick PRD |
|---|---|
| Range Of Product | Acti 9 |
| Ürün Adı | Acti9 iQuick PRD |
| Ürün Ya Da Bileşen Tipi | Tak-çıkar kartuşlu kesinti durdurucu |
| Ürün Grubu | iQuick PRD20r |
| Cihaz Uygulaması | Dağıtım |
| Standartlar | EN 61643-11:2012; IEC 61643-11:2011 |
| Ürün Sertifikaları | CE |
| Kalite Etiketleri | KEMA-KEUR; NF |
| Kutup Tanımı | 3P + N |
| Uzaktan Sinyalleme | Ile |
| Sinyal Kontakları Düzenleme | 1 SD (1 K/A) |
| Kesinti Durdurucu Tipi | Elektrikli dağıtım ağı |
| Topraklama Sistemi | TT; TN-S |
Tamamlayıcı19
| Kesinti Durdurucu Sınıf Tipi | Tip 2 |
|---|---|
| Kesinti Durdurucu Teknolojisi | MOV + GDT |
| [Ue] Nominal Çalışma Voltajı | 230/400 V AC (+/- 10 %) -de 50/60 Hz |
| Nominal Deşarj Akımı | Ortak mod: 5 kA (L/PE); Ortak mod: 5 kA (N/PE); Diferansiyel mod: 5 kA (L/N) |
| Maksimum Deşarj Akımı | Ortak mod: 20 kA L/PE; Ortak mod: 20 kA N/PE; Diferansiyel mod: 20 kA L/N |
| [Uc] Maksimum Sürekli Çalışma Gerilimi | Ortak mod: 264 V N/PE; Ortak mod: 350 V L/PE; Diferansiyel mod: 350 V L/N |
| Giriş Akımı | Ortak mod 1,5 kV tip 2 L/PE; Ortak mod 1,5 kV tip 2 N/PE; Diferansiyel mod 1,5 kV tip 2 L/N |
| Bağlantı Kesici Cihaz Tipi | Entegre devre kesici - Icu 25 kA |
| Sinyalleme Devre Gerilimi | 2 A/250 V AC 50/60 Hz |
| Montaj Modu | Takılabilir (DIN rayı) |
| 9 Mm Vida Adımı | 14,6 |
| Yükseklik | 94 mm |
| Genişlik | 131,5 mm |
| Derinlik | 75,9 mm |
| Ürün Ağırlığı | 0,84 kg |
| Renk | Beyaz (RAL 9003) |
| Bağlantılar - Terminaller | Tünel tipi terminal (aşağı doğru) 2,5…25 mm²; Tünel tipi terminal (yukarı doğru) 2,5…25 mm² |
| Sıkma Torku | 2,5 N.m |
| Uyumluluk Kodu | IQuick PRD20r |
Ortam5
| IK Koruma Derecesi | IK05 conforming to IEC 62262 |
|---|---|
| Bağıl Nem | 5…95 % |
| Çalışma Yüksekliği | 2000 m |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Depolama Ortam Koşulları | -40…70 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 9,000 cm |
| Package 1 Width | 10,000 cm |
| Package 1 Length | 15,000 cm |
| Paket Ağırlığı (Lbs) | 868,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 10,906 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
