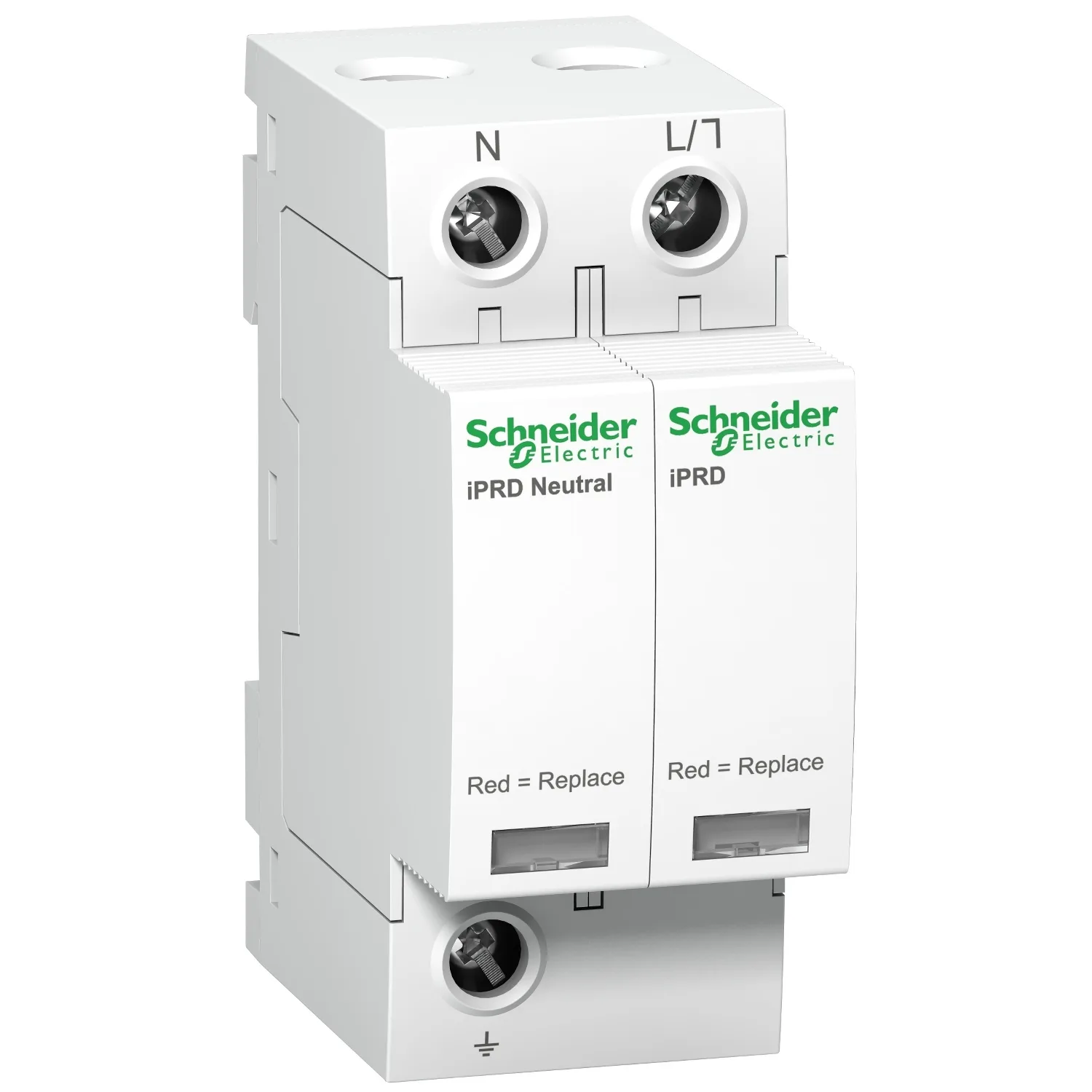

Name: A9L20500 - iPRD20 1P+N
Brand: Schneider
SKU: A9L20500
Price: 111.60 EUR
Availability: BackOrder

Schneider A9L20500, iPRD20 1P+N. Kategori: Acti 9 iPRD. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Açıklaması

Bu Tip 2 cihazı, orta risk seviyesi ve gelen panel kartı için önerilir
Faz/nötr/toprak kablolarının üstten veya alttan girmesine izin verecek şekilde döndürülebilir
İlgili devre kesici Isc kesme kapasitesi 50kA'ya kadar çıkabilir
Bu Acti9 iPRD20 TT ve TN-S topraklama sistemi ile uyumludur
Genel modda Uc maksimum sürekli çalışma gerilimi nötr ile toprak arası 260VAC, faz ile toprak arası 350VAC'dir
Diferansiyel modda (faz ve nötr arasında) Up Gerilim koruma seviyesi 1.1kV'dir
Genel modda (nötr ile toprak arasında) Up Gerilim koruma seviyesi 1.4kV
Ue anma çalışma gerilimi 230VAC +/- 10%
Ürün rengi beyazdır (RAL9003).Ebatlar (G) 36mm x (Y) 85mm x (D) 69mm
Ağırlığı 211g
Modüler kutu içinde koruma derecesi IP20 ve IP40
Depolama sıcaklığı -40°C ila 85°C
Bu ürün EN 61643-11 ve IEC 61643-11 Standartlarına uygundur.

IEC 61643-11:2011 ve EN 61643-11:2012 standartlarına göre Tip 2 20kA parafudr
Yüksek potansiyel kısa devre arıza akımlarına sahip TT ve TN-S şebekeleri için uygundur
Çekilebilir kartuşları değiştirmek kolaydır ve titreşim önleyici kilitle takılabilir
Tersinir parafudr, alt bağlantı (tarak barası) ve üst bağlantı (kablolar) üzerinden güç beslemesi

Ana13

Ürün Serisi	İPRD
Range Of Product	Acti 9
Ürün Adı	Acti9 iPRD
Ürün Ya Da Bileşen Tipi	Tak-çıkar kartuşlu kesinti durdurucu
Ürün Grubu	İPRD20
Cihaz Uygulaması	Dağıtım
Standartlar	EN 61643-11:2012; IEC 61643-11:2011
Ürün Sertifikaları	CE
Kalite Etiketleri	KEMA-KEUR; NF
Kutup Tanımı	1P + N
Uzaktan Sinyalleme	Olmadan
Kesinti Durdurucu Tipi	Elektrikli dağıtım ağı
Topraklama Sistemi	TT; TN-S

Tamamlayıcı20

Kesinti Durdurucu Sınıf Tipi	Tip 2
Kesinti Durdurucu Teknolojisi	MOV + GDT
[Ue] Nominal Çalışma Voltajı	230 V AC (+/- 10 %) -de 50/60 Hz
Nominal Deşarj Akımı	Ortak mod: 5 kA (L/PE); Ortak mod: 5 kA (N/PE); Diferansiyel mod: 5 kA (L/N)
Maksimum Deşarj Akımı	Ortak mod: 20 kA L/PE; Ortak mod: 20 kA N/PE; Diferansiyel mod: 20 kA L/N
[Uc] Maksimum Sürekli Çalışma Gerilimi	Ortak mod: 260 V N/PE; Ortak mod: 350 V L/PE; Diferansiyel mod: 350 V L/N
Giriş Akımı	Diferansiyel mod 1,1 kV tip 2 L/N; Ortak mod 1,4 kV tip 2 N/PE
[Ut] Geçici Aşırı Gerilim	337 V L/N 5 s dayanım; 1200 V N/PE 200 ms güvenli arıza modu; 442 V L/PE 5 s dayanım; 1453 V L/PE 200 ms güvenli arıza modu
Bağlantı Kesici Cihaz Tipi	Ilgili devre kesici IC60N 20 A egim C - Icu 10 kA; Ilgili devre kesici İC60H 20 A egim C - Icu 15 kA; Ilgili devre kesici İC60L 20 A egim C - Icu 25 kA; Ilgili devre kesici NG125H 20 A egim C - Icu 36 kA; Ilgili devre kesici NG125L 20 A egim C - Icu 50 kA; Ilişkili sigorta GG 40 A - Icu 15 kA; Ilişkili sigorta GG 80 A - Icu 50 kA
Montaj Modu	Takılabilir (DIN rayı)
9 Mm Vida Adımı	4
Yükseklik	85 mm
Genişlik	36 mm
Derinlik	69 mm
Ürün Ağırlığı	0,211 kg
Renk	Beyaz (RAL 9003)
[Ipe] Ground Residual Current	0,6 mA; 0,003 mA
Bağlantılar - Terminaller	Tünel tipi terminal (aşağı doğru) 2,5…35 mm²; Tünel tipi terminal (yukarı doğru) 2,5…35 mm²
Sıkma Torku	2,5 N.m
Uyumluluk Kodu	IPRD20

Ortam5

IK Koruma Derecesi	IK03 conforming to IEC 62262
Bağıl Nem	5…95 %
Çalışma Yüksekliği	2000 m
Nominal Çalışma Ortam Sıcaklığı	-25…60 °C
Depolama Ortam Koşulları	-40…85 °C

Paketleme üniteleri18

Sözleşme garantisi1

Garanti (ay Olarak)	18
