Schneider

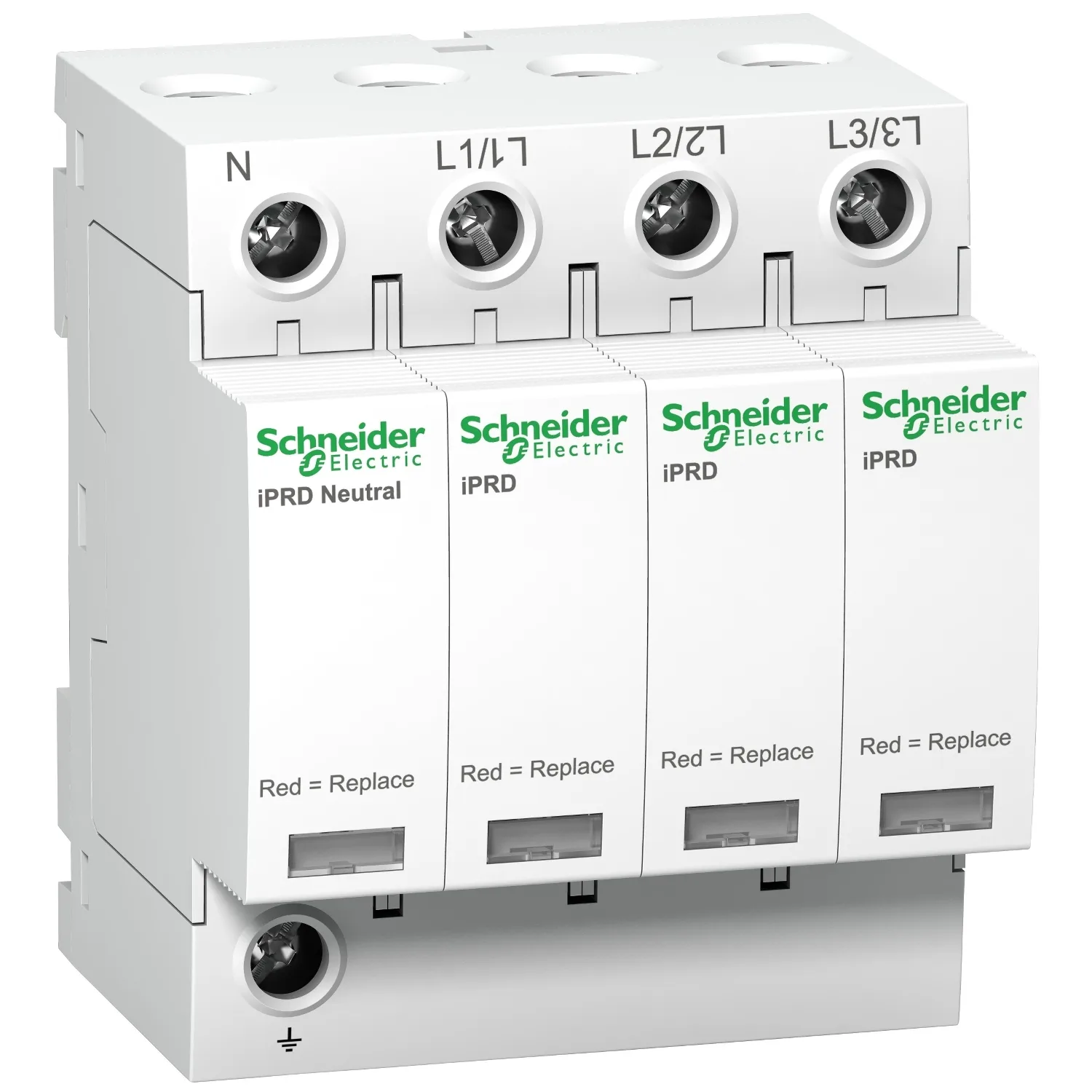

A9L20601 - iPRD20r 3P+N
Schneider A9L20601, iPRD20r 3P+N. Kategori: Acti 9 iPRD. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:A9L20601
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:200,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- İPRD
- Range Of Product
- Acti 9
- Ürün Adı
- Acti9 iPRD
- Ürün Ya Da Bileşen Tipi
- Tak-çıkar kartuşlu kesinti durdurucu
Ürün Açıklaması
- Bu Tip 2 cihazı, orta risk seviyesi ve gelen panel kartı için önerilir
- Kartuş değiştirilmeli mesajının uzaktan raporlanmasını sağlar
- Faz/nötr/toprak kablolarının üstten veya alttan girmesine izin verecek şekilde döndürülebilir
- İlgili devre kesici Isc kesme kapasitesi 50kA'ya kadar çıkabilir
- TT ve TN-S topraklama sistemi ile uyumludur
- Imax anma deşarj akımı maksimum 40kA
- In nominal deşarj akımı 15kA
- Diferansiyel modda (faz ve nötr arasında) Uc maksimum sürekli çalışma gerilimi 350VAC
- Genel modda (nötr ile toprak arasında) Uc maksimum sürekli çalışma gerilimi 260VAC
- Up maksimum gerilim koruma seviyesi, genel modda 1.4kV ve diferansiyel modda 1.2kV'dir
- Un anma hizmet voltajı 230VAC veya 400VAC
- Ebatlar (G) 72mm x (Y) 85mm x (D) 69mm
- 9mm seviyede genişlik 8
- Ağırlığı 450g
- Modüler kutu içinde koruma derecesi IP20 ve IP40
- Çalışma sıcaklığı -25°C ila 60°C
- Depolama sıcaklığı -40°C ila 85°C
- Bu ürün EN 61643-11 ve IEC 61643-11 Standartlarına uygundur.
Başlıca Özellikler
- Gelen pano ekranında orta düzey risk seviyesi için önerilir
- IEC 61643-11:2011 ve EN 61643-11:2012 standartlarına göre tip 2 2 20kA parafudr
- Yüksek olası kısa devre hata akımlarıyla TT ve TN-S ağları için uygundur
- Bir uzak aktarım kontağına takılı olduğu için kartuş gönderilmesi, gösterim bilgilerinin değiştirilmesi gerekir
- Çekilebilir kartuşları kolay değiştirilebilir ve titreşim önleyici kilit ile takılabilir
Teknik Özellikler
Ana14
| Ürün Serisi | İPRD |
|---|---|
| Range Of Product | Acti 9 |
| Ürün Adı | Acti9 iPRD |
| Ürün Ya Da Bileşen Tipi | Tak-çıkar kartuşlu kesinti durdurucu |
| Ürün Grubu | İPRD20r |
| Cihaz Uygulaması | Dağıtım |
| Standartlar | EN 61643-11:2012; IEC 61643-11:2011 |
| Ürün Sertifikaları | CE |
| Kalite Etiketleri | NF; KEMA-KEUR |
| Kutup Tanımı | 3P + N |
| Uzaktan Sinyalleme | Ile |
| Sinyal Kontakları Düzenleme | 1 SD (1 K/A) |
| Kesinti Durdurucu Tipi | Elektrikli dağıtım ağı |
| Topraklama Sistemi | TT; TN-S |
Tamamlayıcı22
| Kesinti Durdurucu Sınıf Tipi | Tip 2 |
|---|---|
| Kesinti Durdurucu Teknolojisi | MOV + GDT |
| [Ue] Nominal Çalışma Voltajı | 230/400 V AC (+/- 10 %) -de 50/60 Hz |
| Nominal Deşarj Akımı | Ortak mod: 5 kA (L/PE); Ortak mod: 5 kA (N/PE); Diferansiyel mod: 5 kA (L/N) |
| Maksimum Deşarj Akımı | Ortak mod: 20 kA L/PE; Ortak mod: 20 kA N/PE; Diferansiyel mod: 20 kA L/N |
| [Uc] Maksimum Sürekli Çalışma Gerilimi | Ortak mod: 260 V N/PE; Diferansiyel mod: 350 V L/N |
| Giriş Akımı | Diferansiyel mod 1,2 kV tip 2 L/N; Ortak mod 1,4 kV tip 2 N/PE |
| [Ut] Geçici Aşırı Gerilim | 337 V L/N 5 s dayanım; 1200 V N/PE 200 ms güvenli arıza modu; 442 V L/PE 5 s dayanım; 1455 V L/PE 200 ms güvenli arıza modu |
| Bağlantı Kesici Cihaz Tipi | Ilgili devre kesici IC60N 20 A egim C - Icu 10 kA; Ilgili devre kesici İC60H 20 A egim C - Icu 15 kA; Ilgili devre kesici İC60L 20 A egim C - Icu 25 kA; Ilgili devre kesici NG125H 20 A egim C - Icu 36 kA; Ilgili devre kesici NG125L 20 A egim C - Icu 50 kA; Ilişkili sigorta GG 40 A - Icu 15 kA; Ilişkili sigorta GG 80 A - Icu 50 kA |
| Sinyalleme Devre Gerilimi | 0,25 A/250 V AC 50/60 Hz |
| Montaj Modu | Takılabilir (DIN rayı) |
| 9 Mm Vida Adımı | 8 |
| Yükseklik | 85 mm |
| Genişlik | 72 mm |
| Derinlik | 69 mm |
| Ürün Ağırlığı | 450 g |
| Renk | Beyaz (RAL 9003) |
| [Ipe] Ground Residual Current | 0,003 mA; 0,6 mA |
| Bağlantılar - Terminaller | Tünel tipi terminal (üst veya alt) 2,5…25 mm² sert; Tünel tipi terminal (üst veya alt) 4…16 mm² esnek; Tünel tipi terminal (üst veya alt) 4…16 mm² halkalı ve esnek |
| Tel Sıyırma Uzunluğu | 14 mm |
| Sıkma Torku | 3,5 N.m |
| Uyumluluk Kodu | IPRD20r |
Ortam5
| IK Koruma Derecesi | IK03 conforming to IEC 62262 |
|---|---|
| Bağıl Nem | 5…95 % |
| Çalışma Yüksekliği | 2000 m |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 8,000 cm |
| Package 1 Width | 8,000 cm |
| Package 1 Length | 9,000 cm |
| Paket Ağırlığı (Lbs) | 455,000 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 3 |
| Package 2 Height | 8,300 cm |
| Package 2 Width | 10,000 cm |
| Package 2 Length | 27,700 cm |
| Package 2 Weight | 1,435 kg |
| Unit Type Of Package 3 | S03 |
| Number Of Units İn Package 3 | 27 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 13,384 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
