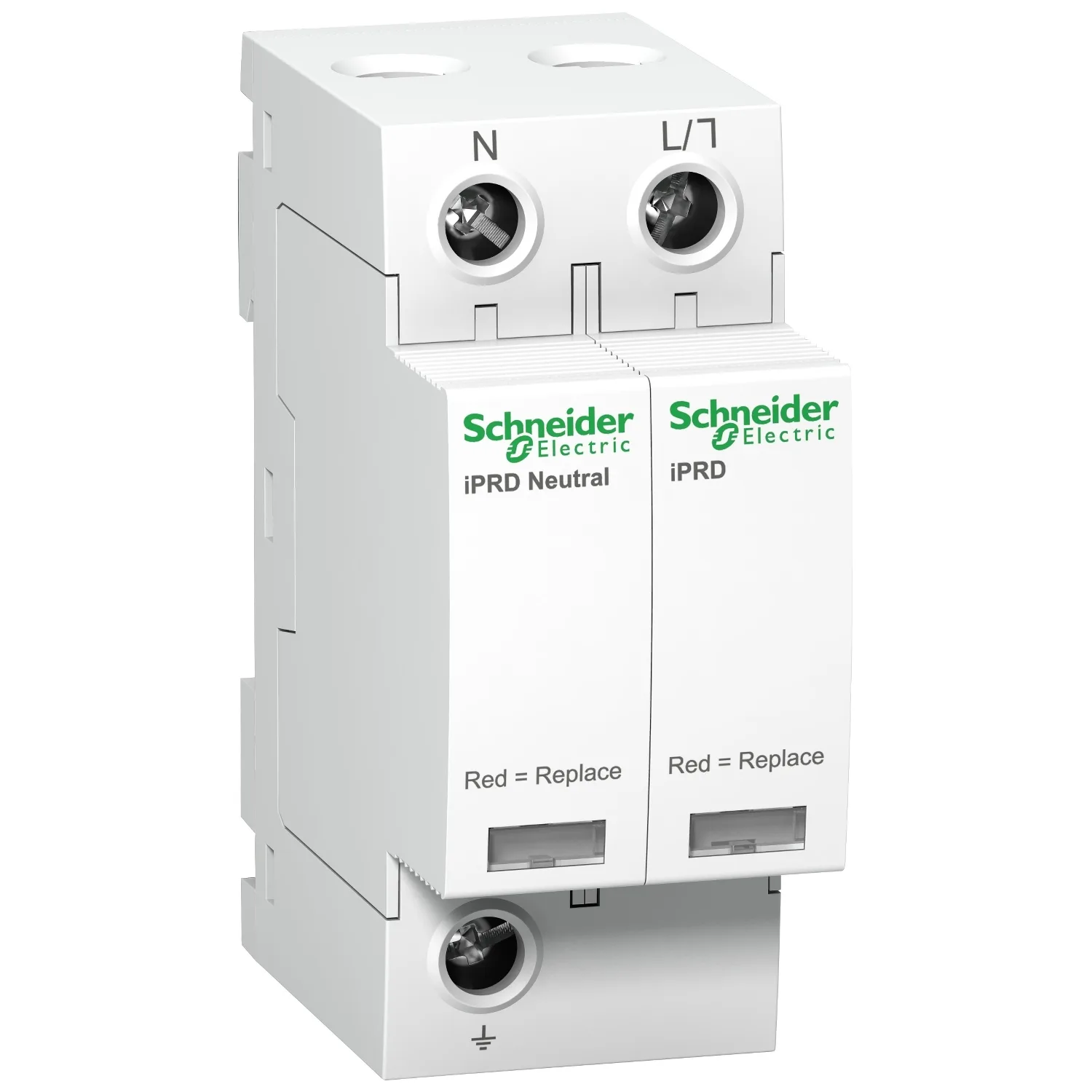

Name: A9L65501 - iPRD65r 1P+N
Brand: Schneider
SKU: A9L65501
Price: 135.40 EUR
Availability: BackOrder

Schneider A9L65501, iPRD65r 1P+N. Kategori: Acti 9 iPRD. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Açıklaması

Bu Tip 2 cihazı, çok yüksek risk seviyesi ve gelen panel kartı için önerilir
Kartuş değiştirilmeli mesajının uzaktan raporlanmasını sağlar
Faz/nötr/toprak kablolarının üstten veya alttan girmesine izin verecek şekilde döndürülebilir
İlgili devre kesici Isc kesme kapasitesi 50kA'ya kadar çıkabilir
TT ve TN-S topraklama sistemi ile uyumludur
Genel modda Uc maksimum sürekli çalışma gerilimi nötr ile toprak arası 260VAC, faz ile toprak arası 350VAC'dir
Diferansiyel modda (faz ve nötr arasında) Uc maksimum sürekli çalışma gerilimi 350VAC
Up Gerilim koruma seviyesi genel modda (N/PE) ve diferansiyel modda (L/N) 1.5kV'dir
Ue anma çalışma gerilimi 230VAC +/- 10%
Ürün rengi beyazdır (RAL9003).Ebatlar (G) 36mm x (Y) 85mm x (D) 69mm
Ağırlığı 238g
Çalışma sıcaklığı -25°C ila 60°C
Depolama sıcaklığı -40°C ila 85°C
Bu ürün EN 61643-11 ve IEC 61643-11 Standartlarına uygundur.

Elektrikli ve elektronik ekipmanları yıldırım kaynaklı dalgalanmalara karşı korur
Hasarlı kartuşların hızlı ve kolay bir şekilde değiştirilmesini sağlar
Kolay değiştirilebilir çekmeceli kartuşlar ve titreşim önleyici kilit ile takılabilir
Kartuşun değiştirilmesi gerektiğinde bir gösterge göndermek için bir uzaktan aktarım kontağı ile donatılmıştır

Ana14

Ürün Serisi	İPRD
Range Of Product	Acti 9
Ürün Adı	Acti9 iPRD
Ürün Ya Da Bileşen Tipi	Tak-çıkar kartuşlu kesinti durdurucu
Ürün Grubu	İPRD65r
Cihaz Uygulaması	Dağıtım
Standartlar	EN 61643-11:2012; IEC 61643-11:2011
Ürün Sertifikaları	CE
Kalite Etiketleri	NF; KEMA-KEUR
Kutup Tanımı	1P + N
Uzaktan Sinyalleme	Ile
Sinyal Kontakları Düzenleme	1 SD (1 K/A)
Kesinti Durdurucu Tipi	Elektrikli dağıtım ağı
Topraklama Sistemi	TN-S; TT

Tamamlayıcı21

Kesinti Durdurucu Sınıf Tipi	Tip 2
Kesinti Durdurucu Teknolojisi	MOV + GDT
[Ue] Nominal Çalışma Voltajı	230 V AC (+/- 10 %) -de 50/60 Hz
Nominal Deşarj Akımı	Ortak mod: 20 kA (L/PE); Ortak mod: 20 kA (N/PE); Diferansiyel mod: 20 kA (L/N)
Maksimum Deşarj Akımı	Ortak mod: 65 kA L/PE; Ortak mod: 65 kA N/PE; Diferansiyel mod: 65 kA L/N
[Uc] Maksimum Sürekli Çalışma Gerilimi	Ortak mod: 260 V N/PE; Ortak mod: 350 V L/PE; Diferansiyel mod: 350 V L/N
Giriş Akımı	Ortak mod 1,5 kV tip 2 N/PE; Diferansiyel mod 1,5 kV tip 2 L/N
[Ut] Geçici Aşırı Gerilim	337 V L/N 5 s dayanım; 1200 V N/PE 200 ms güvenli arıza modu; 442 V L/PE 5 s dayanım; 1453 V L/PE 200 ms güvenli arıza modu
Bağlantı Kesici Cihaz Tipi	Ilgili devre kesici IC60N 50 A egim C - Icu 10 kA; Ilgili devre kesici İC60H 50 A egim C - Icu 15 kA; Ilgili devre kesici NG125N 50 A egim C - Icu 25 kA; Ilgili devre kesici NG125H 50 A egim C - Icu 36 kA; Ilgili devre kesici NG125L 50 A egim C - Icu 50 kA; Ilişkili sigorta GG 80 A - Icu 50 kA
Sinyalleme Devre Gerilimi	0,25 A/250 V AC 50/60 Hz
Montaj Modu	Takılabilir (DIN rayı)
9 Mm Vida Adımı	4
Yükseklik	85 mm
Genişlik	36 mm
Derinlik	69 mm
Ürün Ağırlığı	0,238 kg
Renk	Beyaz (RAL 9003)
[Ipe] Ground Residual Current	0,003 mA; 0,6 mA
Bağlantılar - Terminaller	Tünel tipi terminal (aşağı doğru) 2,5…35 mm²; Tünel tipi terminal (yukarı doğru) 2,5…35 mm²
Sıkma Torku	2,5 N.m
Uyumluluk Kodu	IPRD65r

Ortam5

IK Koruma Derecesi	IK03 conforming to IEC 62262
Bağıl Nem	5…95 %
Çalışma Yüksekliği	2000 m
Nominal Çalışma Ortam Sıcaklığı	-25…60 °C
Depolama Ortam Koşulları	-40…85 °C

Paketleme üniteleri18

Sözleşme garantisi1

Garanti (ay Olarak)	18
