Schneider

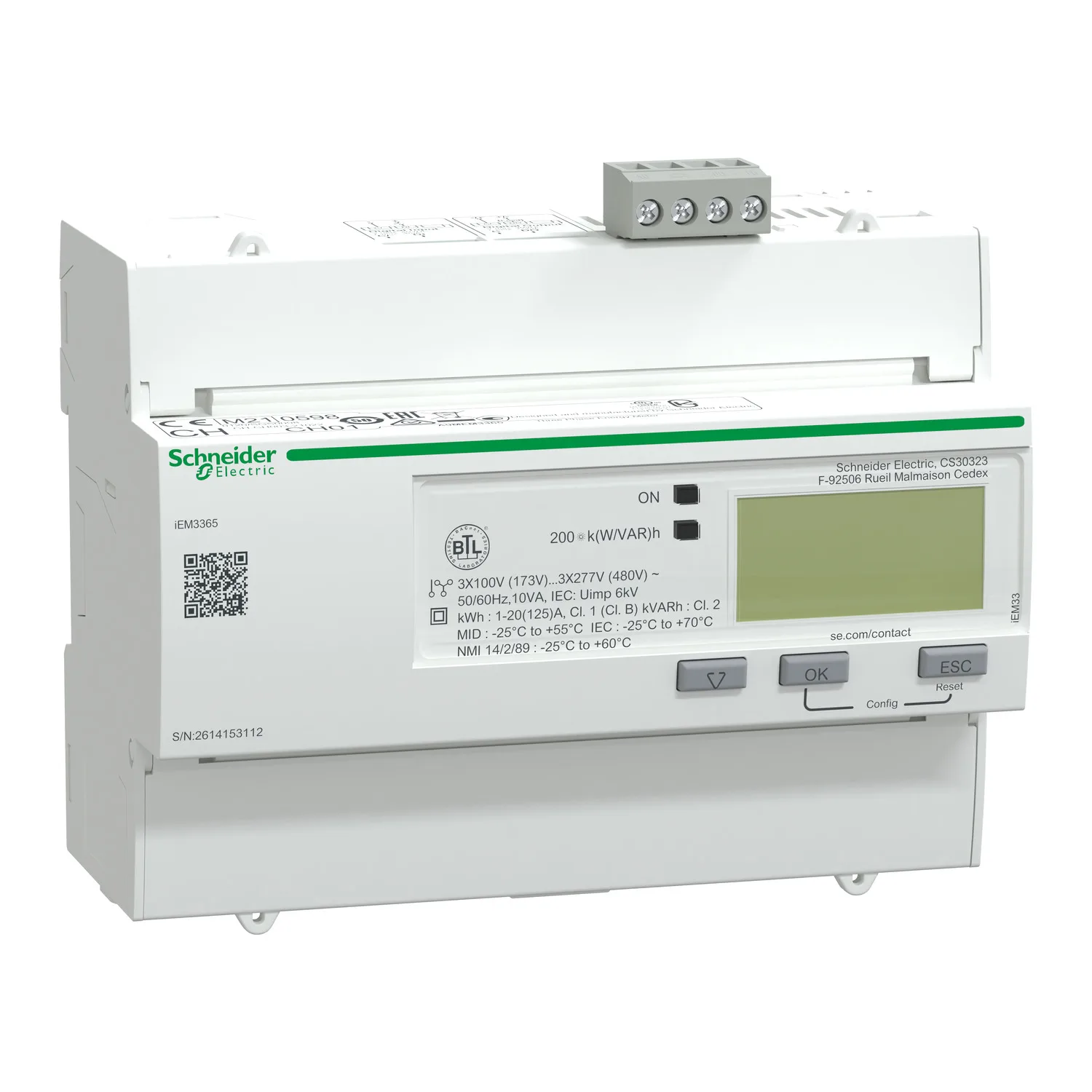

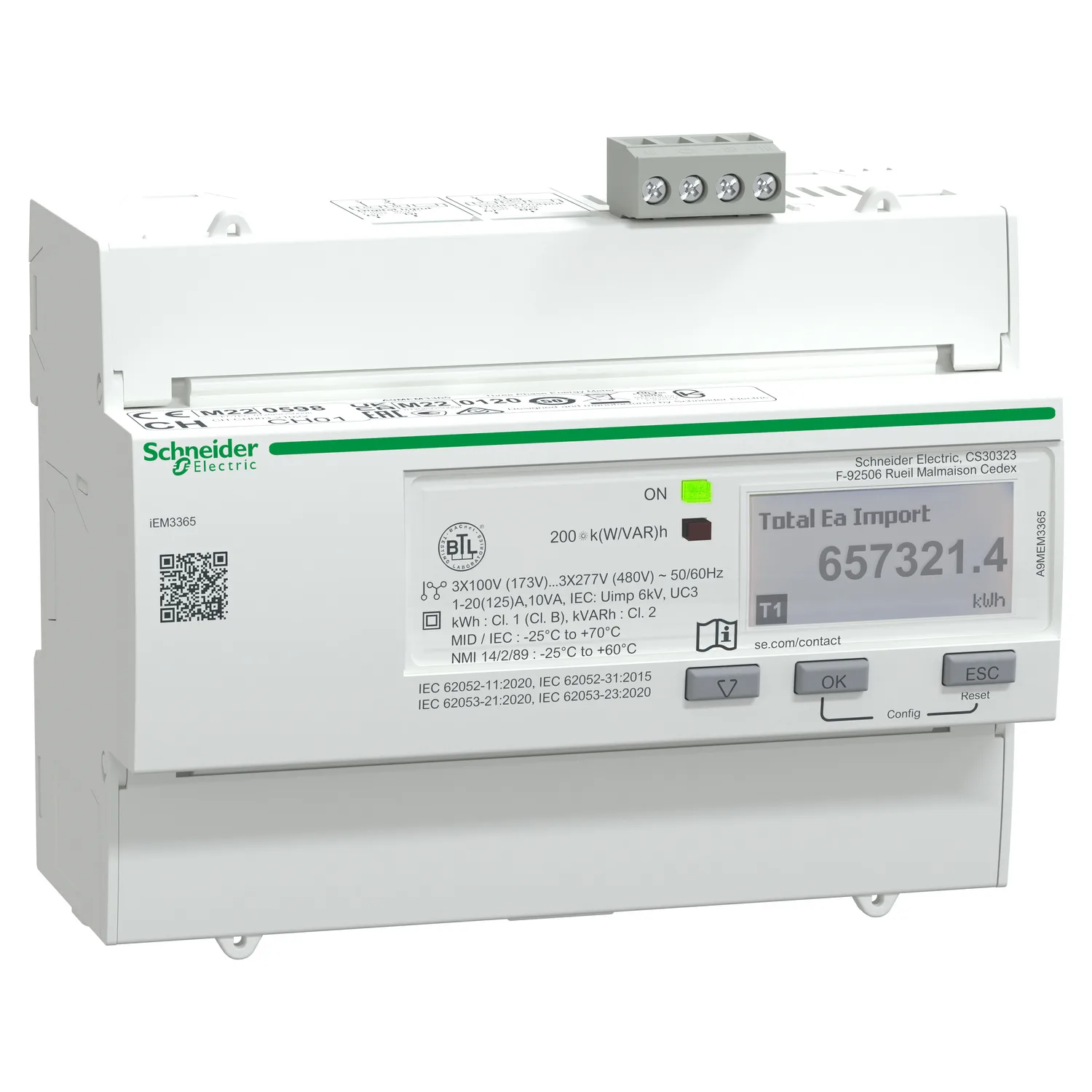

Enerji sayacı iEM3365, 3 fazlı, 125A, gelişmiş ölçüm fonksiyonu, BACnet, 1E/1A, MID uyumlu, doğruluk sınıfı 1
Schneider A9MEM3365, Enerji sayacı iEM3365, 3 fazlı, 125A, gelişmiş ölçüm fonksiyonu, BACnet, 1E/1A, MID uyumlu, doğruluk sınıfı 1. Kategori: Acti 9 iEM3000 serisi. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:A9MEM3365
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:513,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- Acti 9
- Range Of Product
- Acti 9 iEM3000
- Ürün Ya Da Bileşen Tipi
- Enerji ölçer
- Ürün Grubu
- iEM3365
Ürün Açıklaması
- Bu sayaç, alt faturalandırma uygulamalarında kullanılabilir ve 4 tarife çizelgesini destekler
- Metre/Sayaç aşağıdaki doğruluk sınıflarını sağlar: Aktif Enerji: IEC 62053-21'e göre sınıf 1, Aktif Enerji: EN 50470-3'e göre B sınıfı ve Aktif Enerji: IEC 61557-12'ye göre sınıf 1
- Sayaç, Aktif ve Reaktif Gücü, Aktif ve Reaktif Enerjiyi, Voltaj ve Akım ölçmektedir
- Dört çeyrek Enerji ölçümü
- 50Hz veya 60Hz ağlar için tasarlanmıştır ve Besleme voltajı, 100 ila 277VAC veya 173 ila 480VAC aralığında olabilir
- Bu sayaç için hat anma akımı, doğrudan bağlantı yoluyla 125A'ya kadardır ve Single Fazlı ve Nötr, Üç Fazlı ve Üç Fazlı ve Nötr konfigürasyonları destekleyecektir
- Bağlantı protokolü, vidalı terminal destekli BACnet'tir
- Darbeli çıkış olarak kullanılabilen bir programlanabilir dijital giriş ve bir programlanabilir dijital çıkış vardır
- Sertifikalar arasında EAC, CE, UL ve MID bulunmaktadır
- Ürün boyutları şu şekildedir: genişlik 4.96 inç (126 mm), derinlik 2.72 inç (69 mm), yükseklik 4.1 inç (103 mm) ve ürün ağırlığı 9.17 ons (260 g).
Başlıca Özellikler
- Zengin özelliklere sahip güç ve enerji sayaçları
- Bina yönetim sistemleriyle uyumlu basit enerji izleme
- 18mm*7 modül genişliğinde kompakt boyut
- Uzaktan izleme için Bacnet bağlantı portu ve dijital çıkış
- Sınıf 1.0 hassasiyet doğruluğu ile enerji tasarrufu fırsatlarını belirleyin
Teknik Özellikler
Ana5
| Seri | Acti 9 |
|---|---|
| Range Of Product | Acti 9 iEM3000 |
| Ürün Ya Da Bileşen Tipi | Enerji ölçer |
| Ürün Grubu | iEM3365 |
| Pazar Segmenti | Binalar küçük ölçekli bina maliyet yönetimi: faturalama: ana giriş; Binalar küçük ölçekli bina maliyet yönetimi: faturalama: alt besleyici; Binalar küçük ölçekli bina maliyet yönetimi: faturalama: pano kartları; Binalar orta ölçekli bina maliyet yönetimi: faturalama: ana giriş; Binalar orta ölçekli bina maliyet yönetimi: faturalama: alt besleyici; Binalar orta ölçekli bina maliyet yönetimi: fatura |
Tamamlayıcı28
| Kutup Tanımı | 1P + N; 3P + N; 3P |
|---|---|
| Ölçümün Tipi | Aktif ve reaktif enerji; Aktif ve reaktif güç; Akım; Gerilim |
| Ölçüm Tipi | Aktif, reaktif, görünen enerji (imzalı, dört kadranlı) |
| Cihaz Uygulaması | Alt faturalandırma; Kısmi ölçüm cihazı; Çoklu tarife |
| Doğruluk Sınıfı | Sınıf 1 aktif enerji 'e uygunIEC 62053-21; Sınıf 1 aktif enerji 'e uygunIEC 61557-12; Sınıf B aktif enerji 'e uygunEN 50470-3 |
| İnput Type | Direct connection |
| Nominal Akım (Ir) | 125 A |
| Nominal Gerilim | 100…277 V; 173…480 V |
| Şebeke Frekansı | 60 Hz; 50 Hz |
| Teknoloji Tipi | Elektronik |
| Ekran Tipi | LCD ekran |
| Örnekleme Hızı | 32 örnek/döngü |
| Ölçüm Akımı | 0…125 A |
| Ölçülen Maksimum Değer | 99999999,9 kWh |
| Tariff İnput | Tarife (4) |
| Haberleşme Port Protokolü | BACnet -de 9.6, 19.2, 38.4, 57.6, 76,8 kbaud, yalıtım 4000 V |
| Haberleşme Port Desteği | Vidalı terminal bloğu: RS485 |
| Yerel Sinyalleme | Yeşil gösterge ışığı: güç AÇIK; Sarı yanıp sönen LED: doğruluk kontrolü; alarm: aşırı yük |
| Girişlerin Sayısı | 1 dijital 0...5 V/11...40 V 24 V DC |
| Çıkışların Sayısı | 1 dijital (statik) |
| Çıkış Gerilimi | 5...40 V DC@50 mA |
| Montaj Tipi | Takılabilir |
| Montaj Desteği | DIN rayı |
| Bağlantılar - Terminaller | Vidalı terminaller 50 mm² kablo(lar) |
| Aşırı Gerilim Kategorisi | III |
| Standartlar | BS EN 61557-12:2021; IEC 61557-12:2021; EN 61557-12:2021; BS EN 61326-1; IEC 61326-1; TR 61326-1; BS EN 62052-11:2020; IEC 62052-11:2020; TR 62052-11:2020; BS EN 62053-21; IEC 62053-21; TR 62053-21; BS EN 62052-23; IEC 62053-23:2020; TR 62052-23; BS EN 62052-31:2015; IEC 62052-31:2015; TR 62052-31:2015; BS EN 61010-1:2010; EN 61010-1:2010; IEC 61010-1:2010; UL 61010-1:2010; BS EN 61010-2-30; IEC 6 |
| Ürün Sertifikaları | CE 'e uygunIEC 61010-1 (güvenlik); CE 'e uygunEN 61557-12 (power monitor); CE 'e uygunEN/IEC 61326-1 (EMC); UKCA 'e uygunBS EN 61010-1 (güvenlik); UKCA 'e uygunBS EN 61557-12 (power monitor); UKCA 'e uygunBS EN 61326-1 (EMC); CULus 'e uygunUL 61010-1 (güvenlik); CULus 'e uygunEN 61010-1 (güvenlik); EAC 'e uygunEN 50470-3 (sub-meter); RCM 'e uygunEN 62052 (sub-meter); KZ 'e uygunEN 50470-3 (sub-met |
| Uyumluluk Kodu | İEM3365 |
Ortam11
| IP Koruma Derecesi | IP40 ön panel: conforming to IEC 60529; IP20 gövde: conforming to IEC 60529 |
|---|---|
| Kirletme Derecesi | 2 |
| Bağıl Nem | 5…95 % -de 50 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -25…55 °C - MID; -25…70 °C - IEC; -25…60 °C - IEC |
| Depolama Ortam Koşulları | -40…85 °C |
| Çalışma Yüksekliği | < 3000 m |
| Renk | Beyaz |
| 9 Mm Vida Adımı | 14 |
| Genişlik | 126 mm |
| Yükseklik | 103,2 mm |
| Derinlik | 69,3 mm |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 8,800 cm |
| Package 1 Width | 11,300 cm |
| Package 1 Length | 13,100 cm |
| Paket Ağırlığı (Lbs) | 698,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 18 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 13,220 kg |
| Unit Type Of Package 3 | P12 |
| Number Of Units İn Package 3 | 432 |
| Package 3 Height | 95,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 120,000 cm |
| Package 3 Weight | 326,280 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
