Schneider

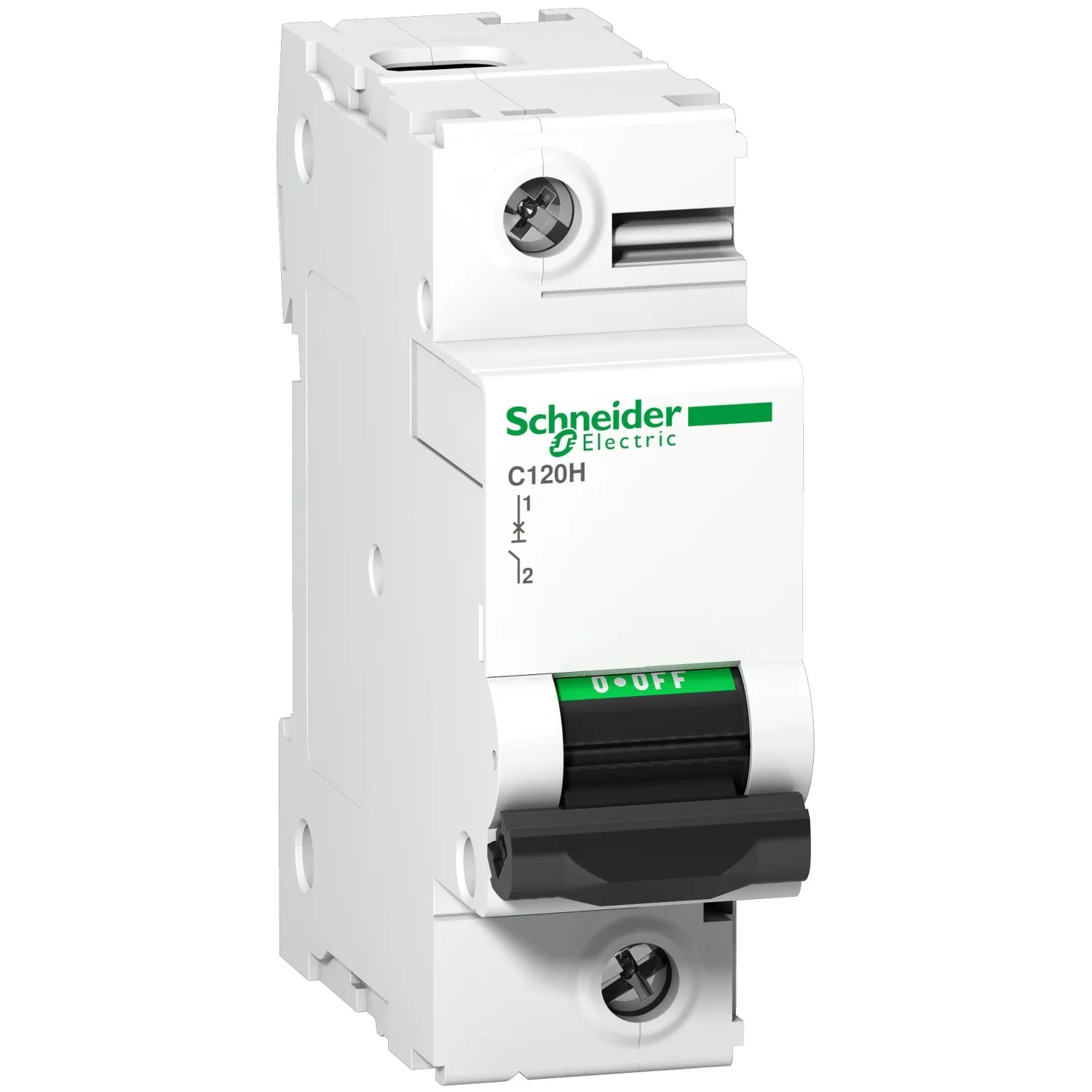

Minyatür devre kesici, Acti9 C120H, 1P, 80 A, C eğrisi, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2)
Schneider A9N18446, Minyatür devre kesici, Acti9 C120H, 1P, 80 A, C eğrisi, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2). Kategori: Acti9 C120. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:A9N18446
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:54,50 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- Acti 9
- Ürün Adı
- Acti9 C120
- Ürün Ya Da Bileşen Tipi
- Minyatür devre kesici
- Ürün Grubu
- C120H
Ürün Açıklaması
- Anma kısa devre kesme kapasitesi EN/IEC 60947-2 standardına göre 220VAC'de 240VAC'a kadar 15kA'ya ve EN/IEC 60947-2 standardına göre 220VAC'de 240VAC'a 15kA'ya kadar çıkar
- Bu ürün hem endüstriyel standart EN/IEC 60898-1 hem de konut standardı EN/IEC 60947-2 ile uyumludur
- Bu minyatür devre kesici, kısa devreye ve aşırı yük akımına karşı devre koruması, kontrol ve izolasyon fonksiyonlarını birleştirir
- Yeşil şeridin varlığı, kontakların fiziksel olarak açılmasını garanti eder ve aşağı akım devresinde güvenli bir şekilde çalışma yapılmasını sağlar.
- Hızlı kapanma mekanizması servis ömrünü uzatır
- Acti9 C120 teklifi, endüstriyel ve üçüncül binalara yöneliktir
- 5000 devire kadar elektriksel dayanıma ve 20000 devire kadar mekanik dayanıma sahiptir
- Ue çalışma gerilimi 380VAC'den 415VAC'a çıkmaktadır
- Ui anma yalıtım voltajı 500VAC'dir
- Sınırlandırma sınıfı 3 (EN/IEC60898-1'e göre) aşağı akım devre koruma maliyetini artırır
- Ürün DIN rayına klipslenebilir
- Kirlilik derecesi 3
- Aşırı voltaj kategorisi IV
- Ürün rengi beyazdır (RAL9003)
- Ebatlar (G) 27mm x (Y) 81mm x (D) 73mm
- Ağırlığı 0.205kg
- Terminallerinde IP20 koruma derecesi (IEC/EN 60529 uyarınca) bulunmaktadır
- Çalışma sıcaklığı -30°C ila 60°C
- Depolama sıcaklığı -40°C ila 70°C.
Başlıca Özellikler
- IEC/EN 60898-1 ve IEC/EN 60947-2 standartlarına göre izolasyon uygunluğu
- Kısa devre ve aşırı yük akımlarına karşı koruma sağlar
- Yardımcı cihazlar, uzaktan izleme ve kaçak akım cihazı modülü (Vigi) ekleme seçeneği
- Tarak bara ile daha hızlı ve esnek kurulum
Teknik Özellikler
Ana15
| Seri | Acti 9 |
|---|---|
| Ürün Adı | Acti9 C120 |
| Ürün Ya Da Bileşen Tipi | Minyatür devre kesici |
| Ürün Grubu | C120H |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 1P |
| Korumalı Kutupların Sayısı | 1 |
| [In] Nominal Akım | 80 A -de 30 °C |
| Şebeke Tipi | AC; DC |
| Açma Birimi Teknolojisi | Termik Manyetik |
| Eğim Kodu | C |
| Kesme Kapasitesi | 30 kA Icu -de 130 V AC 50/60 Hz 'e uygunEN/IEC 60947-2; 20 kA Icu -de 12 V DC 'e uygunEN/IEC 60947-2; 20 kA Icu -de 125 V DC 'e uygunEN/IEC 60947-2; 15 kA Icu -de <= 144 V DC 'e uygunEN/IEC 60947-2; 15 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2; 15000 A Icn -de 230/400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1; 4,5 kA Icu -de 380...415 V AC 50/60 Hz IT 'e uygunEN/IEC 60947-2; 30 kA Icu - |
| Yalıtıma Uygunluk | Evet 'e uygunIEC 60947-2 |
| Standartlar | EN/IEC 60947-2; EN/IEC 60898-1 |
| Ürün Sertifikaları | EAC |
Tamamlayıcı26
| Şebeke Frekansı | 50/60 Hz |
|---|---|
| [Ue] Nominal Çalışma Voltajı | 380...415 V AC 50/60 Hz; 125 V DC; <= 144 V DC; 12 V DC; 220...240 V AC 50/60 Hz; 230...400 V AC 50/60 Hz; 130 V AC 50/60 Hz; 12 V AC 50/60 Hz |
| Manyetik Açma Limiti | 5...10 x In |
| [Ics] Nominal Hizmet Kesme Kapasitesi | 15 kA 50 % 'e uygunEN/IEC 60947-2 - 130 V AC 50/60 Hz; 7,5 kA 50 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz; 2,25 kA 50 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz; 7500 A 50 % 'e uygunEN/IEC 60898-1 - 230/400 V AC 50/60 Hz; 20 kA 100 % 'e uygunEN/IEC 60947-2 - 12 V DC; 15 kA 100 % 'e uygunEN/IEC 60947-2 - <= 144 V DC; 20 kA 100 % 'e uygunEN/IEC 60947-2 - 125 V DC; 15 kA 50 % 'e uyg |
| Sınırlama Sınıfı | 3 'e uygunEN/IEC 60947-2 |
| [Ui] Nominal Yalıtım Voltajı | 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunEN/IEC 60947-2 |
| Kontak Konum Göstergesi | Evet |
| Kontrol Tipi | Geçiş |
| Cihaz Üzerii Sinyalizasyon | AÇIK/KAPALI göstergesi |
| Montaj Tipi | Takılabilir |
| Montaj Desteği | 35 mm simetrik DIN rayı |
| Comb Busbar Dağıtım Bloğu Uyumluluğu | EVET |
| 9 Mm Vida Adımı | 3 |
| Yükseklik | 81 mm |
| Derinlik | 73 mm |
| Genişlik | 27 mm |
| Ürün Ağırlığı | 0,205 kg |
| Renk | Beyaz |
| Mekanik Dayanıklılık | 20000 cycles |
| Elektrik Dayanıklılığı | 5000 cycles 'e uygunIEC 60947-2 |
| Kilitleme Seçenekleri Açıklaması | Handle sealable with cable diameter 0.7mm in OFF or ON position |
| Bağlantılar - Terminaller | Tünel tipi terminaller1…50 mm² sert; Tünel tipi terminaller1,5…35 mm² esnek |
| Tel Sıyırma Uzunluğu | 15 mm |
| Sıkma Torku | 3,5 N.m |
| Toprak Kaçağı Koruması | Yok |
Ortam8
| IP Koruma Derecesi | IP20 conforming to IEC 60529 |
|---|---|
| Kirletme Derecesi | 3 'e uygunIEC 60947-2 |
| Aşırı Gerilim Kategorisi | IV |
| Tropik İklim | 2 'e uygunIEC 60068-1 |
| Bağıl Nem | 95 % -de 55 °C |
| Çalışma Yüksekliği | 2000 m |
| Nominal Çalışma Ortam Sıcaklığı | -30…60 °C |
| Depolama Ortam Koşulları | -40…70 °C |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 7,500 cm |
| Package 1 Width | 2,700 cm |
| Package 1 Length | 8,600 cm |
| Paket Ağırlığı (Lbs) | 193,000 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 8,600 cm |
| Package 2 Width | 9,300 cm |
| Package 2 Length | 33,400 cm |
| Package 2 Weight | 2,376 kg |
| Unit Type Of Package 3 | S03 |
| Number Of Units İn Package 3 | 72 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 14,737 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
