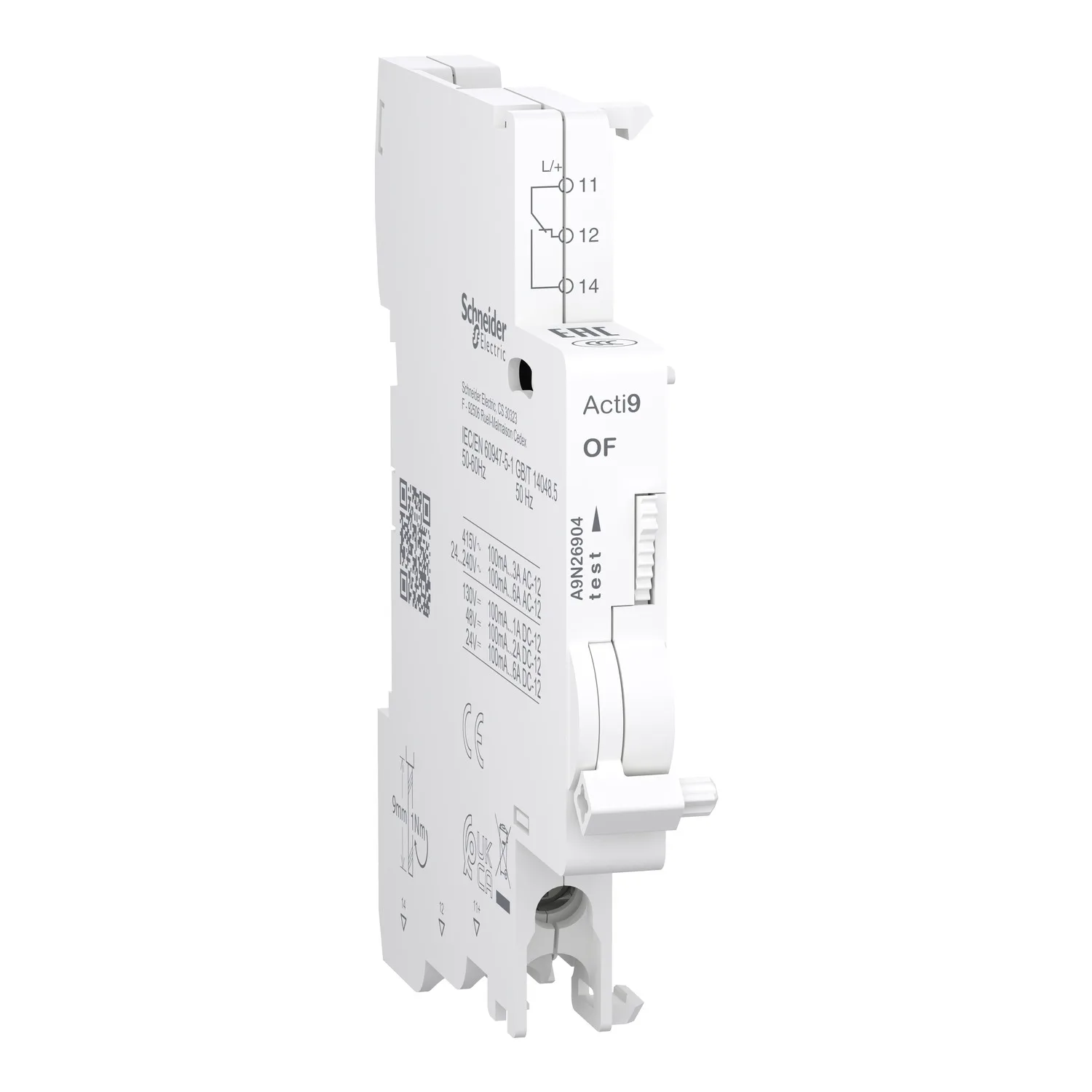

A9N26904 - Acti9 Yardımcı Aksesuar OF, (1NA/1NK)
Schneider A9N26904, Acti9 Yardımcı Aksesuar OF, (1NA/1NK). Kategori: Acti9 göstergesi ve açma yardımcıları. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:A9N26904
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:23,70 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Range Of Product
- Acti 9
- Ürün Ya Da Bileşen Tipi
- AK kontağı
- Ürün Grubu
- OF
- Sinyal Kontakları Düzenleme
- 1 K/A
Ürün Açıklaması
Bu Acti9 elektriksel yardımcı cihaz, ilgili cihazın konumunu uzaktan göstermek için kullanılan modüler bir açık kontak (OC) kontaktır. AC şebekesinde, nominal akım 24VAC ile 240VAC arasında 6 A ve 415VAC’de 3 A olup, çalışma frekansı 50Hz ile 60Hz arasındadır. DC şebekesinde, nominal akım 24VDC’de 6 A, 48VDC’de 2 A, 60VDC’de 1,5 A ve 130VDC’de 1 A’dır. 1 konumlu, 1 C/O kontak tipine sahip bir anahtarı vardır. Küçük ticari veya konut binalarındaki yeni veya yenilenmiş tesisatlar için tasarlanmıştır. Bu açık kontak (OC), C120, C60H-DC, SW60-DC, C60PV-DC ve xC60 gibi Acti9 serileriyle uyumludur. OF, ya cihazın kısa adı ya da uyumluluk kodu olarak kullanılır. Alt kısımda vida kelepçeli terminal bağlantısı vardır. Bu bağlantı, 0,5 mm² ile 2,5 mm² kesitli sert bakır kablo kullanımına olanak sağlar. Alt kısımda vida kelepçeli terminal bağlantısı vardır. Bu bağlantı, 1,5 mm² kesitli esnek bakır kablo (2 adet kablo) kullanımına olanak sağlar. Alt kısımda vida kelepçeli terminal bağlantısı vardır. Bu bağlantı, 1,5 mm² kesitli, kovanlı esnek bakır kablo (2 adet kablo) kullanımına olanak sağlar. Ui nominal yalıtım gerilimi 500V’a kadar çıkmaktadır. Uimp nominal darbe dayanım gerilimi ise 4kV’dur. Modüler montaj için DIN rayına takılabilir. Genişliği 9 mm adımlarında 1'dir. Boyutları: (G) 9 mm x (Y) 85,3 mm x (D) 68 mm'dir. Ürün rengi beyazdır. Ürün ağırlığı 30 gramdır. Kirlilik derecesi 3'tür. Tropikleşme seviyesi 2. sınıf işlem olarak belirlenmiştir. Kablo soyma uzunluğu 9 mm'dir. Bağlantının sıkma torku, PZ1 tornavida tipi için alt kısımda 1 N·m'dir. IP koruma derecesi IP20'dir. Çalışma sıcaklığı -25°C ile +70°C arasındadır. Saklama sıcaklığı -40°C ile +85°C arasındadır. Bu ürün EN/IEC 60947-5-1 ve GB/T 14048.5 standartlarına uygundur. EAC ve CCC kalite etiketlerine sahiptir ve CE ile UKCA sertifikalarıyla belgelendirilmiştir.
Başlıca Özellikler
- Sinyalizasyonu Açık/Kapalı Cihazlar durumuna bildirebilir
- 100mA'den 6A'e kadar akıma sahip standart uygulamalarla uyumludur
- Acti9 C120/C60H-DC ile uyumludur
- MCB'nin hemen solundaki klipslerle sabitlenmelidir.
Teknik Özellikler
Ana9
| Range Of Product | Acti 9 |
|---|---|
| Ürün Ya Da Bileşen Tipi | AK kontağı |
| Ürün Grubu | OF |
| Sinyal Kontakları Düzenleme | 1 K/A |
| [In] Nominal Akım | 0,1…6 A at 24...250 V, AC 50/60 Hz; 0,1…6 A at 24...240 V, AC 50/60 Hz; 0,1…3 A at 415 V, AC 50/60 Hz; 0,1…6 A at 24 V, DC; 0,1…2 A at 48 V, DC; 0,1…1,5 A at 60 V, DC; 0,1…1 A at 130 V, DC |
| 9 Mm Vida Adımı | 1 |
| Standartlar | EN/IEC 60947-5-1; GB/T 14048,5 |
| Ürün Sertifikaları | CE; UKCA |
| Kalite Etiketleri | EAC; CCC |
Tamamlayıcı15
| Seri Uyumluluğu | Acti9 C120; Acti9 C60H-DC; Acti9 SW60-DC; Acti9 C60PV-DC; Acti9 xC60 |
|---|---|
| [Ui] Nominal Yalıtım Voltajı | 500 V |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV |
| Montaj Tipi | Takılabilir |
| Montaj Konumu | Left side of circuit-breaker |
| Montaj Desteği | DIN rayı |
| Comb Busbar Dağıtım Bloğu Uyumluluğu | Üst: EVET |
| Yükseklik | 85,3 mm |
| Genişlik | 9 mm |
| Derinlik | 68 mm |
| Ürün Ağırlığı | 30 g |
| Renk | Beyaz |
| Bağlantılar - Terminaller | Vida kelepçesi terminali (alt): 1 cable(s) 0,5…2,5 mm² - sert; Vida kelepçesi terminali (alt): 2 cable(s) 1,5 mm² - esnek; Vida kelepçesi terminali (alt): 2 cable(s) 1,5 mm² - halkalı ve esnek |
| Tel Sıyırma Uzunluğu | 9 mm |
| Sıkma Torku | 1 N.m alt |
Ortam5
| IP Koruma Derecesi | IP20 |
|---|---|
| Kirletme Derecesi | 3 |
| Tropik İklim | 2 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 1,800 cm |
| Package 1 Width | 7,500 cm |
| Package 1 Length | 9,200 cm |
| Paket Ağırlığı (Lbs) | 36,000 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 8,200 cm |
| Package 2 Width | 10,000 cm |
| Package 2 Length | 23,500 cm |
| Package 2 Weight | 487,000 g |
| Unit Type Of Package 3 | S03 |
| Number Of Units İn Package 3 | 108 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 5,000 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
