Schneider

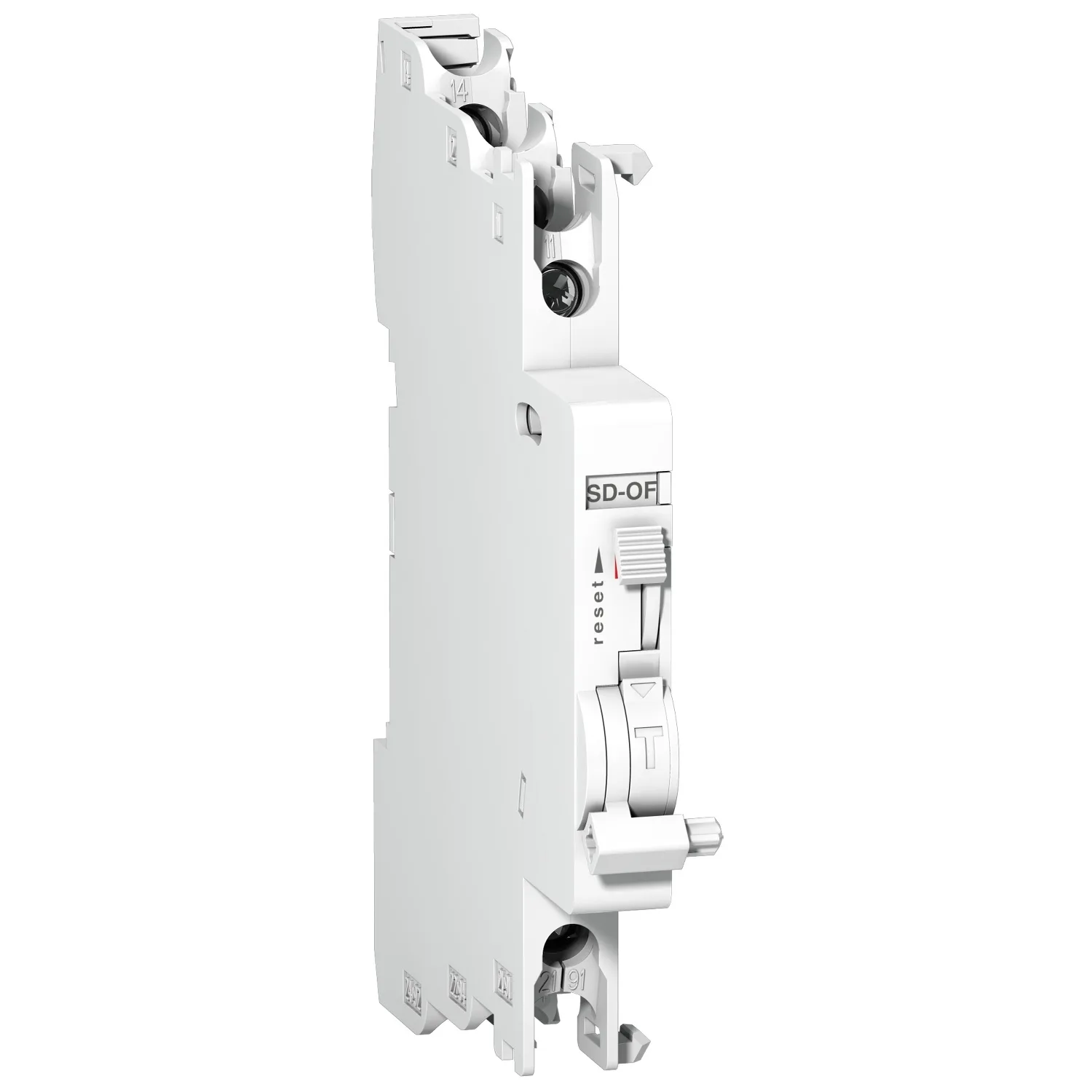

A9N26929 - Yardımcı kontaklar
Satışta değil
Schneider A9N26929, Yardımcı kontaklar. Kategori: Acti9 C120. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:A9N26929
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Range Of Product
- Acti 9
- Ürün Ya Da Bileşen Tipi
- Çift AK veya hata kontağı
- Ürün Grubu
- OF ve OF veya OF ve SD
- Sinyal Kontakları Düzenleme
- 2 K/A
Ürün Açıklaması
- Açık veya kapalı konumu (OF) gösteren 1 değiştirme kontağı ile birlikte gelir
- İlgili cihazın uzaktan konum açma/kapama ve/veya arıza açma göstergesi sağlar
- İkisi bir arada bir üründür
- OF+SD veya OF+OF kontağı seçimi ön yüzdeki selektör anahtarı ile yapılır
- 9mm seviyede genişlik 1'dir
- Ue anma çalışma gerilimi 24VAC ila 415VAC veya 24VDC ila 130VDC
- Çalışma frekansı 50Hz veya 60Hz
- Ie anma çalışma akımı 24VDC altında 6A, 48VDC altında 2A, 60VDC altında 1.5A, 130VDC altında 1A'dır
- Ie anma çalışma akımı 24VAC altında 6A, 240VAC altında 3A, 415VAC altında 3A'dır
- Ön yüzde mekanik durum göstergesi ve test fonksiyon butonu bulunmaktadır
- Çalışma sıcaklığı -25°C ila + 50°C
- Bu ürün IEC/EN 60947-5-1 Standardı ve sadece C120 için EN 62019-2 Standardına uygundur.
Teknik Özellikler
Ana8
| Range Of Product | Acti 9 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Çift AK veya hata kontağı |
| Ürün Grubu | OF ve OF veya OF ve SD |
| Sinyal Kontakları Düzenleme | 2 K/A |
| [In] Nominal Akım | DC-12 1 A at 130 V, DC; DC-12 2 A at 48 V, DC; DC-12 6 A at 24 V, DC; AC-12 3 A at 415 V, AC 50/60 Hz; AC-12 6 A at 240 V, AC 50/60 Hz |
| 9 Mm Vida Adımı | 1 |
| Standartlar | EN/IEC 60947-5-1 |
| Ürün Sertifikaları | ASTA; ASEFA; LCIE; KEMA |
Tamamlayıcı12
| Seri Uyumluluğu | Acti9 DPN Vigi; Acti9 RCCB-ID 125A; Acti9 iDPN Vigi; Acti9 C60H-DC; Acti9 C60PV-DC; Acti9 C40; Acti9 ID C40; Acti9 C120; Acti9 DT40; Acti9 DT60; Acti9 IDc; Acti9 C120NA-DC; Acti9 iDPN; Acti9 ITG40; Acti9 SW60-DC; Acti9 C60NA-DC; Acti9 C40 Vigi; Acti9 DT40 Vigi; Acti9 xC60 |
|---|---|
| Montaj Tipi | Sabit |
| Montaj Desteği | DIN rayı |
| Comb Busbar Dağıtım Bloğu Uyumluluğu | NA |
| Yükseklik | 90 mm |
| Genişlik | 9 mm |
| Derinlik | 73,5 mm |
| Ürün Ağırlığı | 38 g |
| Renk | Beyaz |
| Bağlantılar - Terminaller | Vida kelepçesi terminali (top and bottom): 2 cable(s) 1,5 mm² - esnek; Vida kelepçesi terminali (top and bottom): 1 cable(s) 0,5…2,5 mm² - sert; Vida kelepçesi terminali (top and bottom): 2 cable(s) 1,5 mm² - halkalı ve esnek |
| Tel Sıyırma Uzunluğu | 9 mm |
| Sıkma Torku | 1 N.m |
Ortam5
| IP Koruma Derecesi | IP20 conforming to EN/IEC 60947-5-1 |
|---|---|
| Kirletme Derecesi | 3 'e uygunEN/IEC 60947-5-1 |
| Tropik İklim | 2 'e uygunEN/IEC 60947-5-1 |
| Nominal Çalışma Ortam Sıcaklığı | -25…50 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 2,2 cm |
| Package 1 Width | 8 cm |
| Package 1 Length | 9,2 cm |
| Paket Ağırlığı (Lbs) | 46 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 8,7 cm |
| Package 2 Width | 10 cm |
| Package 2 Length | 26,5 cm |
| Package 2 Weight | 609 g |
| Unit Type Of Package 3 | S03 |
| Number Of Units İn Package 3 | 108 |
| Package 3 Height | 30 cm |
| Package 3 Width | 30 cm |
| Package 3 Length | 40 cm |
| Package 3 Weight | 5,94 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
