Schneider

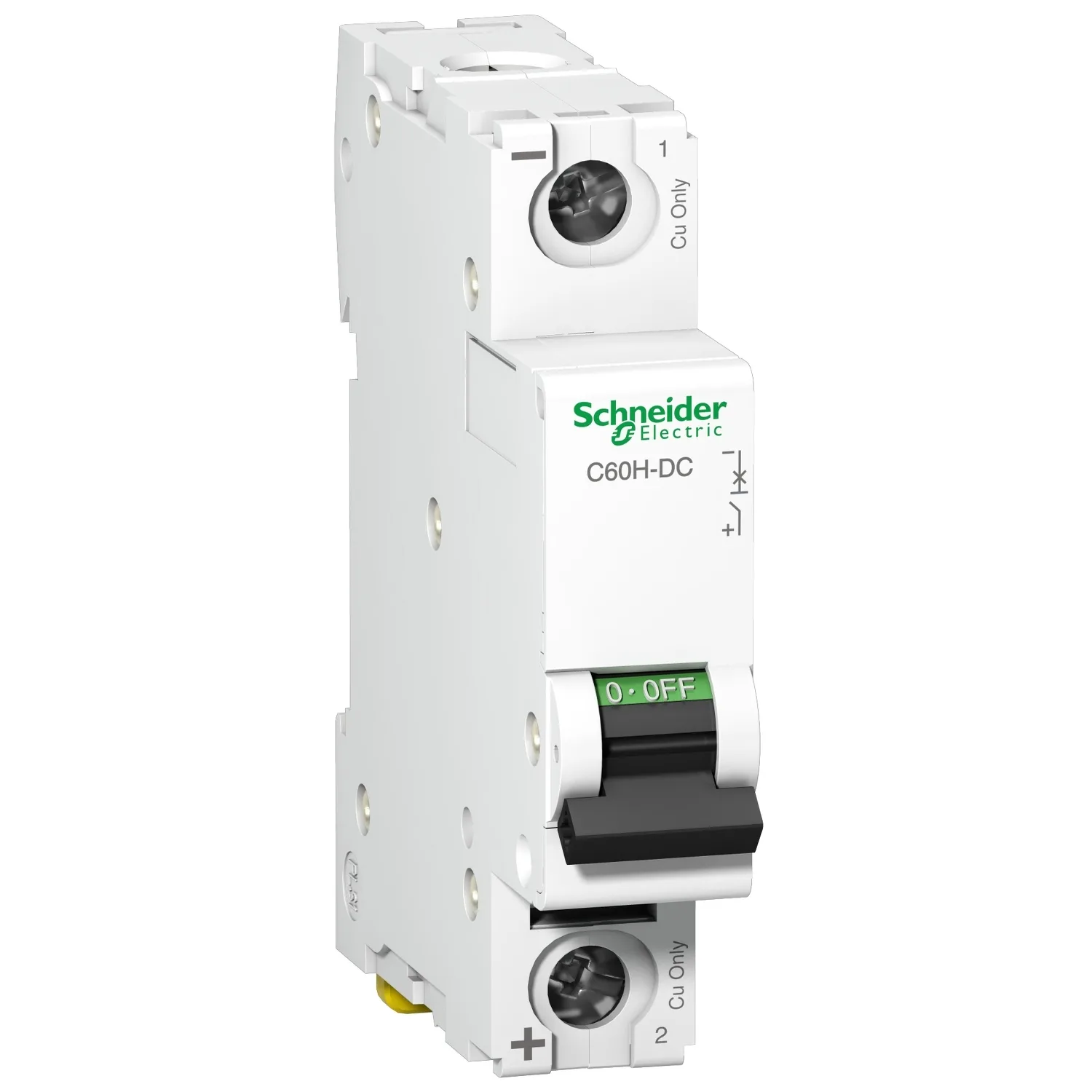

Minyatür devre kesici (MCB), Acti9 C60H-DC, 1P, 30A, C eğrisi, 6kA (IEC/EN 60947-2)
Schneider A9N61514, Minyatür devre kesici (MCB), Acti9 C60H-DC, 1P, 30A, C eğrisi, 6kA (IEC/EN 60947-2). Kategori: Acti 9 C60H-DC, C60PV-DC. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:A9N61514
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:40,10 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- Acti 9
- Ürün Adı
- Acti9 C60H-DC
- Ürün Ya Da Bileşen Tipi
- Minyatür devre kesici
- Ürün Grubu
- C60H-DC
Ürün Açıklaması
- Anma kısa devre kesme kapasitesi EN 60947-2 standardına göre 220VDC'de 10kA'e ve EN 60947-2 standardına göre 220VDC'de 10kA'ya kadar çıkar
- Bu ürün hem endüstriyel standart EN/IEC 60898-1 hem de konut standardı EN/IEC 60947-2 ile uyumludur
- Bu minyatür devre kesici, devreyi kısa devreye ve aşırı yük akımına karşı korur
- Bakım sırasında güvenlik için VisiTrip ve müdahale süresini azaltmak için VisiSafe sunar
- Acti9 C60H-DC, doğrudan akım devresinde kullanılır (endüstriyel kontrol ve otomasyon, ulaşım, yenilenebilir enerji)
- Bu cihaz endüstriyel kontrol, otomasyonlar, ulaşım ve yenilenebilir enerji uygulamalarına ayrılmıştır
- 3000 devire kadar elektriksel dayanıma ve 20000 devire kadar mekanik dayanıma sahiptir
- Ue çalışma voltajı 250VDC
- Anma yalıtım voltajı 500VDC
- Uimp anma darbe dayanıklılık voltajı 6kV
- Çalışma frekansı 50Hz veya 60Hz
- Genişlik 9mm seviyede 2
- Kirlilik derecesi 3
- Aşırı voltaj kategorisi IV
- Ürün rengi beyazdır (RAL9003)
- Ağırlığı 0.128kg
- IEC 60529 Standardına göre, kutu içinde koruma derecesi IP20 ve IP40
- Çalışma sıcaklığı -25°C ila 70°C
- Depolama sıcaklığı -40°C ila 85°C.
Başlıca Özellikler
- IEC/EN 60947-2 standardına göre izolasyon için uygunluk
- Kısa devre ve aşırı yük akımlarına karşı korumayı birleştirir
- Birleştirilmiş terminal tasarımı ve kablo bağlantı göstergesi ile kolay kurulum
- Fiziksel temas açıklığını sağlayan yeşil şerit, güvenli aşağı akış operasyonlarına izin verir
- Kol hızından bağımsız olarak operasyon yapan hızlı kapatma sayesinde ürün kullanım ömrünü uzatır
Teknik Özellikler
Ana15
| Seri | Acti 9 |
|---|---|
| Ürün Adı | Acti9 C60H-DC |
| Ürün Ya Da Bileşen Tipi | Minyatür devre kesici |
| Ürün Grubu | C60H-DC |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 1P |
| Korumalı Kutupların Sayısı | 1 |
| [In] Nominal Akım | 30 A -de 25 °C |
| Şebeke Tipi | DC |
| Açma Birimi Teknolojisi | Termik Manyetik |
| Eğim Kodu | C |
| Kesme Kapasitesi | 10 kA Icu -de 220 V DC 'e uygunEN 60947-2; 10 kA Icu -de 220 V DC 'e uygunIEC 60947-2; 6 kA Icu -de 250 V DC 'e uygunEN 60947-2; 6 kA Icu -de 250 V DC 'e uygunIEC 60947-2; 20 kA Icu -de 110 V DC 'e uygunEN 60947-2; 20 kA Icu -de 110 V DC 'e uygunIEC 60947-2 |
| Kullanım Kategorisi | Kategori A 'e uygunEN 60947-2; Kategori A 'e uygunIEC 60947-2 |
| Yalıtıma Uygunluk | Evet 'e uygunIEC 60947-2; Evet 'e uygunEN 60947-2 |
| Standartlar | EN 60947-2; IEC 60947-2 |
Tamamlayıcı20
| Şebeke Frekansı | 50/60 Hz |
|---|---|
| [Ue] Nominal Çalışma Voltajı | 250 V DC |
| [Ics] Nominal Hizmet Kesme Kapasitesi | 15 kA 75 % 'e uygunEN 60947-2 - 110 V DC; 15 kA 75 % 'e uygunIEC 60947-2 - 110 V DC; 4,5 kA 75 % 'e uygunEN 60947-2 - 250 V DC; 4,5 kA 75 % 'e uygunIEC 60947-2 - 250 V DC; 7,5 kA 75 % 'e uygunEN 60947-2 - 220 V DC; 7,5 kA 75 % 'e uygunIEC 60947-2 - 220 V DC |
| [Ui] Nominal Yalıtım Voltajı | 500 V DC 'e uygunIEC 60947-2; 500 V DC 'e uygunEN 60947-2 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunEN 60947-2; 6 kV 'e uygunIEC 60947-2 |
| Kontak Konum Göstergesi | Evet |
| Kontrol Tipi | Geçiş |
| Cihaz Üzerii Sinyalizasyon | AÇIK/KAPALI göstergesi |
| Montaj Tipi | Sabit |
| Montaj Desteği | 35 mm simetrik DIN rayı |
| Comb Busbar Dağıtım Bloğu Uyumluluğu | Üst veya alt: standart |
| 9 Mm Vida Adımı | 2 |
| Ürün Ağırlığı | 0,128 kg |
| Renk | Beyaz |
| Mekanik Dayanıklılık | 20000 cycles |
| Elektrik Dayanıklılığı | 3000 cycles L/R = 2 ms |
| Kilitleme Temini | Kilitlenebilir |
| Kilitleme Seçenekleri Tanımı | O konumunda |
| Sıkma Torku | Güç devresi: 2,5 N.m üst veya alt |
| Toprak Kaçağı Koruması | Yok |
Ortam6
| Kirletme Derecesi | 3 'e uygunEN 60947-2; 3 'e uygunIEC 60947-2 |
|---|---|
| Aşırı Gerilim Kategorisi | IV |
| Tropik İklim | 2 'e uygunIEC 60068-2 |
| Çalışma Yüksekliği | 2000 m |
| Çalışma İçin Ortam Hava Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 7,000 cm |
| Package 1 Width | 1,800 cm |
| Package 1 Length | 8,500 cm |
| Paket Ağırlığı (Lbs) | 121,000 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 8,000 cm |
| Package 2 Width | 9,000 cm |
| Package 2 Length | 22,000 cm |
| Package 2 Weight | 1,500 kg |
| Unit Type Of Package 3 | S03 |
| Number Of Units İn Package 3 | 144 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 18,685 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
