Schneider

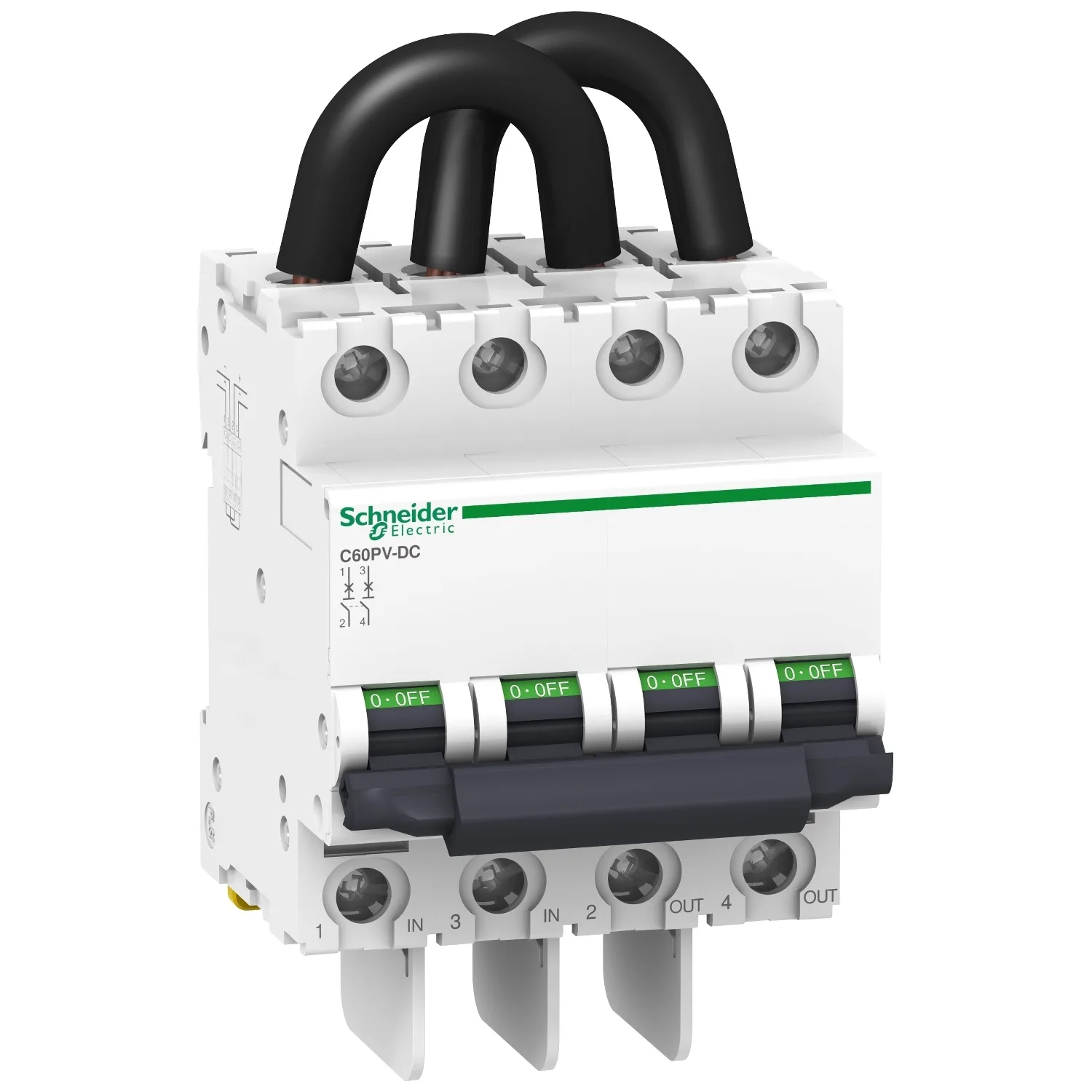

A9N61656 - Devre kesici; 800VDC; Inom: 5A; Kutup: 2; DIN rayına montaj için
Satışta değil
Schneider A9N61656, Devre kesici; 800VDC; Inom: 5A; Kutup: 2; DIN rayına montaj için. Kategori: Acti 9 C60H-DC, C60PV-DC. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:A9N61656
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- C60
- Ürün Ya Da Bileşen Tipi
- Minyatür devre kesici
- Ürün Grubu
- C60PV-DC
- Kutup Tanımı
- 2P
Ürün Açıklaması
- Anma kısa devre kesme kapasitesi standarda uygun olarak 650VDC'de ve standarda uygun olarak 3 kA'e kadar çıkar
- Bu ürün EN/IEC 60947-2 standardına uygundur
- Bu minyatür devre kesici, kısa devreye ve aşırı yük akımına karşı devre koruması, kontrol ve izolasyon fonksiyonlarını birleştirir
- Her bir fotovoltaik modül dizisi arasında bulunan kabloları korumak için tasarlanmıştır
- Bir switch ile birleştirilmiş her bir fotovoltaik modül dizisinin sonunda bir dizi koruma kutusuna kurulacaktır
- Multi dizili fotovoltaik kurulumlara tahsis edilmiştir
- Mekanik dayanıklılık 20000 döngüye kadar çıkar ve elektriksel dayanıklılık 1500 döngüye kadar çıkar
- 800VDC'den başlayan Ue çalışma voltajı
- Anma yalıtım voltajı 1000VDC
- Uimp anma darbe dayanıklılık voltajı 6kV
- Çalışma frekansı
- Genişlik 9mm seviyede 8
- Ürün rengi beyazdır (RAL9003)
- Ebatlar (G) 72 mm x (Y) 132.7 mm x (D) 77.4 mm
- Ağırlığı 0.545 kg
- IEC 60529 Standardına göre, kutu içinde koruma derecesi IP20 ve IP40
- Çalışma sıcaklığı -25°C ila 70°C
- Depolama sıcaklığı -40°C ila 85°C. • EN/IEC 60947-2 standardına göre izolasyon için uygunluk
- Kısa devre ve aşırı yük akımlarına karşı korumayı birleştirir
- Birleştirilmiş terminal tasarımı ve kablo bağlantı göstergesi ile kolay kurulum
- Fiziksel temas açıklığını sağlayan yeşil şerit, güvenli aşağı akış operasyonlarına izin verir
- Acti9 captive kilit aksesuarı ile uyumlu
Teknik Özellikler
Ana9
| Ürün Serisi | C60 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Minyatür devre kesici |
| Ürün Grubu | C60PV-DC |
| Kutup Tanımı | 2P |
| Korumalı Kutupların Sayısı | 2 |
| Şebeke Tipi | DC |
| Eğim Kodu | C |
| Kullanım Kategorisi | Kategori A 'e uygunEN/IEC 60947-2 |
| Yalıtıma Uygunluk | Evet 'e uygunEN/IEC 60947-2 |
Tamamlayıcı27
| [In] Nominal Akım | 5 A |
|---|---|
| Voltaj Düşüşü | 2000 mV 400 mOhm 10 W 5 A |
| [Ue] Nominal Çalışma Voltajı | 800 V DC |
| Manyetik Açma Limiti | 8,5 x In |
| Kesme Kapasitesi | 3 kA Icu -de 650 V DC; 1,5 kA Icu -de 800 V DC |
| [Ics] Nominal Hizmet Kesme Kapasitesi | 1,5 kA 100 % - 800 V DC; 3 kA 100 % - 650 V DC |
| [Ui] Nominal Yalıtım Voltajı | 1000 V DC |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV |
| Polarity Sensitivity | No (can protect against bi-directional current) |
| Kontak Konum Göstergesi | Evet |
| Kontrol Tipi | Geçiş |
| Montaj Tipi | Sabit |
| Montaj Desteği | 35 mm simetrik DIN rayı |
| 9 Mm Vida Adımı | 8 |
| Yükseklik | 132,7 mm |
| Genişlik | 72 mm |
| Derinlik | 77,4 mm |
| Ürün Ağırlığı | 0,545 kg |
| Renk | Beyaz |
| Mekanik Dayanıklılık | 20000 cycles |
| Elektrik Dayanıklılığı | 1500 cycles L/R = 2 ms |
| Kilitleme Seçenekleri Tanımı | KAPALI konumuna kilitleme |
| Bağlantılar - Terminaller | Tünel terminali (aşağı doğru) 1…25 mm² sert; Tünel terminali (aşağı doğru) 1…16 mm² esnek; Hazır bağlantılı kablo (yukarı doğru) |
| Tel Sıyırma Uzunluğu | 14 mm |
| Sıkma Torku | 2,5 N.m |
| Pazar Segmenti | Konut; Küçük ölçekli işletmeler |
| Uyumluluk Kodu | C60PV-DC |
Ortam6
| Standartlar | EN/IEC 60947-2 |
|---|---|
| IP Koruma Derecesi | IP20; IP40 |
| Kirletme Derecesi | 2 |
| Bağıl Nem | 95 % -de 55 °C |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 8,200 cm |
| Package 1 Width | 7,700 cm |
| Package 1 Length | 13,500 cm |
| Paket Ağırlığı (Lbs) | 536,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 30 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 17,017 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
