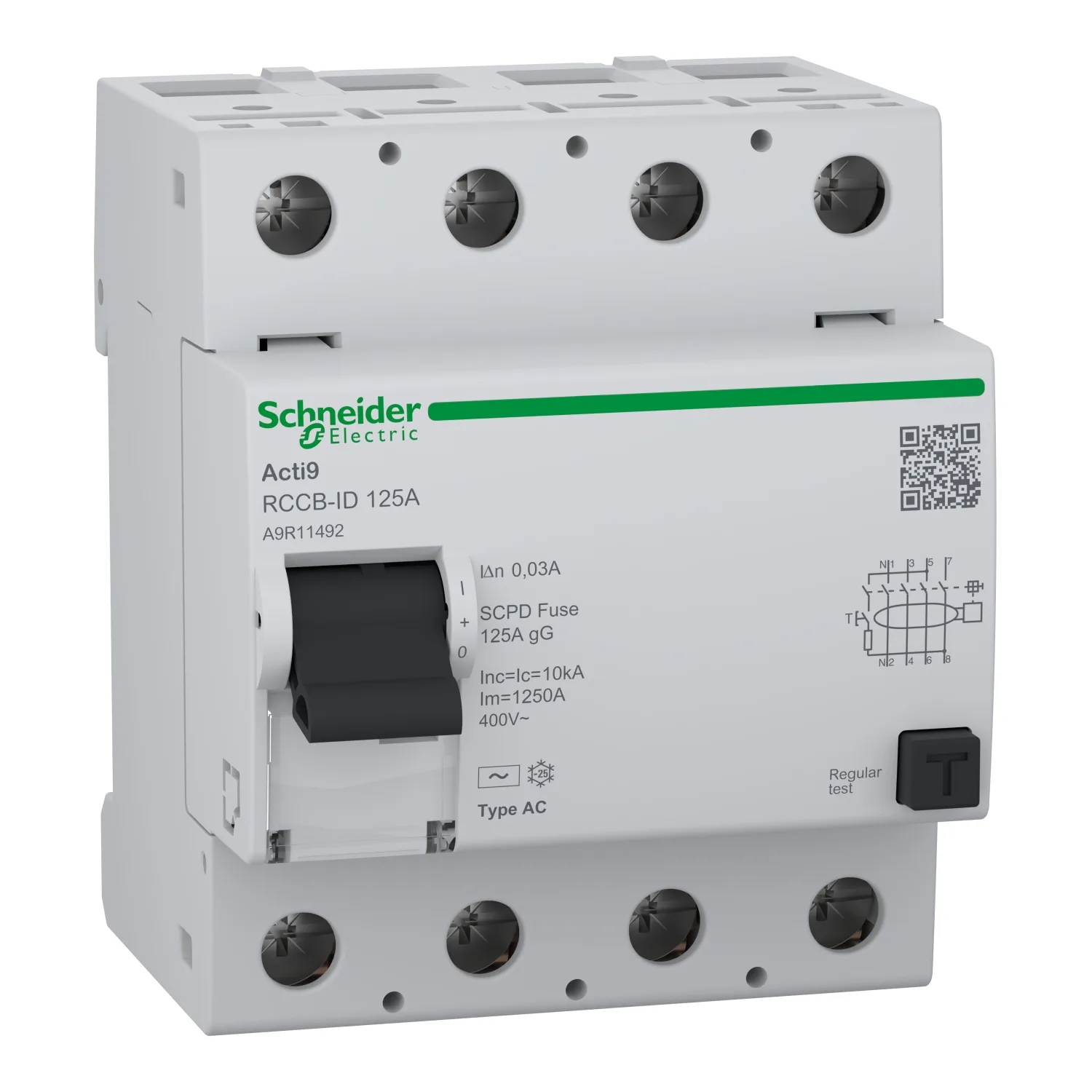

A9R11492 - Acti9 RCCB-ID 4P 125A 30mA AC tipi YENİ (16905 yerine)
Schneider A9R11492, Acti9 RCCB-ID 4P 125A 30mA AC tipi YENİ (16905 yerine). Kategori: Acti9 RCCB-ID 125A. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:A9R11492
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:642,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- Acti 9
- Ürün Adı
- Acti9 RCCB-ID
- Ürün Ya Da Bileşen Tipi
- Kaçak akım devre kesicisi (RCCB)
- Ürün Grubu
- RCCB-ID
Ürün Açıklaması
Bu bir Acti9 RCCB-ID kaçak akım koruma şalteridir (RCCB). 125A In anma akımına sahip, AC tip koruma sınıfına sahip, 30mA toprak kaçağı hassasiyetine sahip 4P kaçak akım koruma şalteridir. Kilit aksesuarı eklenerek OFF pozisyonunda kilitlenebilir. Sadece 4P PowerTag Energy ile uyumludur. Bu ürün doğrudan temas yoluyla elektrik çarpmasına karşı koruma sağlar. Bu AC tipi artık akım devre kesicisi artık sinüzoidal alternatif akımı algılar. Genel kullanım için uygundur ve genellikle uygulamaların çoğunu kapsar. Trip teknolojisi voltajdan bağımsızdır. Toprak kaçağı koruma zaman gecikmesi anlıktır ve zaman gecikmesi olmadan anında triplemeyi garanti eder. Ürünün durumu 3 konumlu geçiş anahtarı ve ön panel göstergesi ile gösterilir: açık olduğunda yeşil gösterge, kapalı olduğunda kırmızı gösterge, arıza durumunda ise yeşil gösterge. Bu Acti9 RCCB tüm küçük endüstriyel ve üçüncül binalarda koruma sağlar. Bu ürün IEC/EN 60947-1 ve -3, IEC/EN 61008-1 ve -2-1 standartlarına uygundur. VDE ve CE kalite etiketlerine sahiptir. (Im/IΔm) anma kesme ve kısa devre yapma kapasitesi 1250A'dir. (Inc/IΔc) koşullu anma kısa devre akımı 10kA'dir. Elektriksel dayanıklılığı 2000 çevrime kadardır. Mekanik dayanıklılığı 5000 çevrime kadardır. Ue çalışma gerilimi 50Hz frekansında 400VAC'dir. Ui nominal yalıtım gerilimi 400VAC'dir. Uimp nominal darbe dayanım gerilimi 4kV'dir. DIN rayına monte edilebilir. 9mm aralıktaki genişlik 8'dir. Ürün rengi gridir. Ölçüleri (G) 72mm x (Y) 86mm x (D) 76mm'dir. Ağırlığı 420g'dır. IP20 koruma derecesine sahiptir. IEC/EN 60529 standardına göre modüler muhafazaya alındığında IP40 olur. Çalışma sıcaklığı -25°C ile 40°C arasındadır. Depolama sıcaklığı -40°C ile 85°C arasındadır.
Başlıca Özellikler
- Acti9 sisteminin bir parçası
- IEC/EN61008-2-1 standardına uygundur
- İnsanların doğrudan temas yoluyla elektrik çarpmasına karşı korunması
- Birleştirilmiş terminal tasarımı ve kablolama göstergesi ile kurulumu kolaydır
- Birleştirilmiş terminal tasarımı ve kablolama göstergesi ile kurulumu kolaydır
Teknik Özellikler
Ana13
| Seri | Acti 9 |
|---|---|
| Ürün Adı | Acti9 RCCB-ID |
| Ürün Ya Da Bileşen Tipi | Kaçak akım devre kesicisi (RCCB) |
| Ürün Grubu | RCCB-ID |
| Kutup Tanımı | 4P |
| Nötr Konum | Sol |
| [In] Nominal Akım | 125 A |
| Şebeke Tipi | AC |
| Toprak Kaçağı Hassasiyeti | 30 mA |
| Toprak Kaçağı Koruması Zaman Gecikmesi | Anlık |
| Toprak Kaçağı Koruma Sınıfı | AC tipi |
| Hominal Kesme Ve Kapama Kapasitesi | Im = 1250 A 400 V 'e uygunIEC/EN 61008-1; Im = 1250 A 230 V 'e uygunIEC/EN 61008-2-1 |
| Nominal Koşullu Kısa Devre Akımı | Inc 10 kA 125 A |
Tamamlayıcı24
| Sistemde Cihazın Yeri | Çıkış |
|---|---|
| Şebeke Frekansı | 50 Hz |
| [Ue] Nominal Çalışma Voltajı | 400 V AC 50 Hz 'e uygunIEC/EN 61008-1; 400 V AC 50 Hz 'e uygunIEC/EN 61008-2-1 |
| Rezidüel Akım Açma Teknolojisi | Gerilim bağımsız |
| [Ui] Nominal Yalıtım Voltajı | 400 V AC 50 Hz 'e uygunIEC/EN 61008-1; 400 V AC 50 Hz 'e uygunIEC/EN 61008-2-1 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV 'e uygunIEC/EN 61008-1; 4 kV 'e uygunIEC/EN 61008-2-1 |
| Kontak Konum Göstergesi | Evet |
| Kontrol Tipi | Geçiş |
| Cihaz Üzerii Sinyalizasyon | Red/green indicator; Açma göstergesi |
| Montaj Tipi | Sabit |
| Montaj Desteği | 35 mm simetrik DIN rayı |
| Bağlantı Aralığı | 18 mm fazlar arasında |
| 9 Mm Vida Adımı | 8 |
| Yükseklik | 86 mm |
| Genişlik | 72 mm |
| Derinlik | 76 mm |
| Ürün Ağırlığı | 420 g |
| Renk | Gri |
| Mekanik Dayanıklılık | 5000 cycles |
| Elektrik Dayanıklılığı | 2000 cycles |
| Kilitleme Temini | Kilitlenebilir |
| Bağlantılar - Terminaller | Tünel tipi terminaller2 kablo(lar) 1,5…16 mm² esnek; Tünel tipi terminaller2 kablo(lar) 1,5…16 mm² sert; Tünel tipi terminaller1 kablo(lar) 1,5…50 mm² sert; Tünel tipi terminaller1 kablo(lar) 1,5…35 mm² esnek; Tünel tipi terminaller1 kablo(lar) 1,5…35 mm² halkalı ve esnek; Tünel tipi terminaller2 kablo(lar) 1,5…16 mm² halkalı ve esnek |
| Tel Sıyırma Uzunluğu | 11 mm |
| Sıkma Torku | 3 N.m |
Ortam8
| Standartlar | IEC/EN 61008-1; IEC/EN 61008-2-1 |
|---|---|
| Ürün Sertifikaları | CE |
| Kalite Etiketleri | VDE |
| IP Koruma Derecesi | IP20 conforming to IEC/EN 60529; IP40 (modüler muhafaza) conforming to IEC/EN 60529 |
| Kirletme Derecesi | 3 |
| Elektromanyetik Uyumluluk | 8/20 µs darbe dayanımı, 250 A 'e uygunIEC/EN 61008-1; 8/20 µs darbe dayanımı, 250 A 'e uygunIEC/EN 61008-2-1 |
| Nominal Çalışma Ortam Sıcaklığı | -25…40 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 7,500 cm |
| Package 1 Width | 8,000 cm |
| Package 1 Length | 9,000 cm |
| Paket Ağırlığı (Lbs) | 453,000 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 5,785 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
