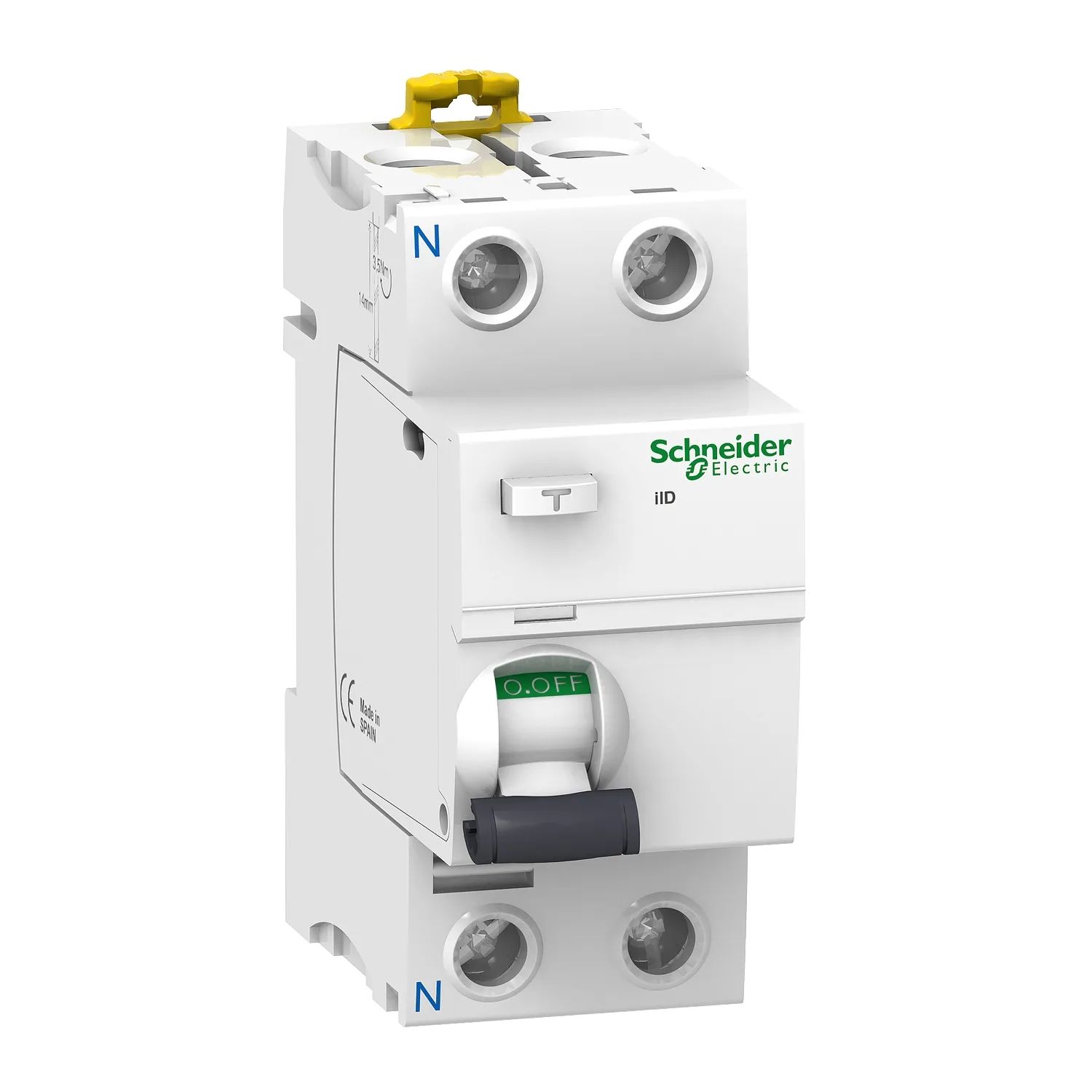

Name: A9R24225 - iID 2P 25A 300mA A
Brand: Schneider
SKU: A9R24225
Price: 61.90 EUR
Availability: BackOrder

Schneider A9R24225, iID 2P 25A 300mA A. Kategori: Acti9 iID. Fiyat ve teslim süresi için teklif isteyin.

Öne Çıkan Özellikler

Ürün Açıklaması

Bu Acti9 iID modüler ve güvenilir bir artık akım devre kesicisidir (RCCB).
25A In anma akımında, 300mA hassasiyetinde, A tipi koruma sınıfında 2P devre kesicidir.
Bu ürün dolaylı temasla elektrik çarpmasına ve yangın tehlikesine karşı koruma sağlar.
Topraklama hatası durumunda elektrik devrelerinin bağlantısını kesme görevini yapar.
Benzersiz Visitrip göstergesi, ön yüzündeki mekanik gösterge ile arızalı cihazı göstererek müdahale süresini kısaltır.
Bu üründe ayrıca, direklerin tam olarak açılmasını gösteren yeşil şeritli bir VisiSafe penceresi bulunur ve bu da aşağı akış bakımına olanak tanır
Bu ürün EN/IEC 61008-1 standardına uygundur.
(Im/IΔm) anma kesme ve kısa devre yapma kapasitesi 1500A'dir. (Inc/IΔc) koşullu anma kısa devre akımı 10kA'dir.
Mekanik dayanıklılık 20.000 çevrime, elektriksel dayanıklılık ise 15.000 çevrime kadar çıkıyor.
Ue çalışma gerilimi 220VAC ile 240VAC arasındadır.
Ui anma yalıtım voltajı 500VAC'dir. Uimp anma darbe dayanım voltajı 6kV'dir. Frekans 50Hz veya 60Hz'dir.
DIN rayına monte edilebilir. 9mm aralıklarda genişlik 4'tür.
Ürün rengi beyazdır (RAL9003). Ölçüleri (G) 36mm x (Y) 91mm x (D) 73.5mm'dir. Ağırlığı 0.21kg'dır.
IP20 koruma derecesine (IEC/EN 60529 standardına göre) sahip olup, modüler muhafazaya alındığında IP40 olmaktadır.
Çalışma sıcaklığı -25°C ile 60°C arasındadır. Depolama sıcaklığı -40°C ile 85°C arasındadır.

Ana11

Seri	Acti 9
Ürün Adı	Acti9 iID
Ürün Ya Da Bileşen Tipi	Kaçak akım devre kesicisi (RCCB)
Ürün Grubu	İID
Kutup Tanımı	2P
Nötr Konum	Sol
[In] Nominal Akım	25 A
Şebeke Tipi	AC
Toprak Kaçağı Hassasiyeti	300 mA
Toprak Kaçağı Koruması Zaman Gecikmesi	Anlık
Toprak Kaçağı Koruma Sınıfı	A tipi

Tamamlayıcı25

Sistemde Cihazın Yeri	Çıkış
Şebeke Frekansı	50/60 Hz
[Ue] Nominal Çalışma Voltajı	230...240 V AC 50/60 Hz
Rezidüel Akım Açma Teknolojisi	Gerilim bağımsız
Hominal Kesme Ve Kapama Kapasitesi	Idm 1500 A; Im 1500 A
Nominal Koşullu Kısa Devre Akımı	10 kA
[Ui] Nominal Yalıtım Voltajı	500 V AC 50/60 Hz
[Uimp] Nominal Darbe Dayanım Voltajı	6 kV
Kontak Konum Göstergesi	Evet
Kontrol Tipi	Geçiş
Montaj Tipi	Takılabilir
Montaj Desteği	35 mm DIN rayı
9 Mm Vida Adımı	4
Yükseklik	85 mm
Genişlik	36 mm
Derinlik	69 mm
Gömme Derinliği	44 mm
Ürün Ağırlığı	210 g
Renk	Beyaz (RAL 9003)
Mekanik Dayanıklılık	20000 cycles
Elektrik Dayanıklılığı	15000 cycles
Kilitleme Seçenekleri Tanımı	Kilitleme cihazı
Bağlantılar - Terminaller	Tek terminal üst veya alt1…35 mm² sert; Tek terminal üst veya alt1…25 mm² esnek; Tek terminal üst veya alt1…25 mm² halkalı ve esnek
Tel Sıyırma Uzunluğu	14 mm for üst veya alt connection
Sıkma Torku	3,5 N.m üst veya alt

Ortam6

Standartlar	EN/IEC 61008-1; EN/IEC 61008-2-1
IP Koruma Derecesi	IP20 conforming to IEC 60529; IP40 (modüler muhafaza) conforming to IEC 60529
Kirletme Derecesi	3
Elektromanyetik Uyumluluk	8/20 µs darbe dayanımı, 250 A 'e uygunEN/IEC 61008-1
Çalışma İçin Ortam Hava Sıcaklığı	-25…60 °C
Depolama Ortam Koşulları	-40…85 °C

Paketleme üniteleri18

Sözleşme garantisi1

Garanti (ay Olarak)	18
