Schneider

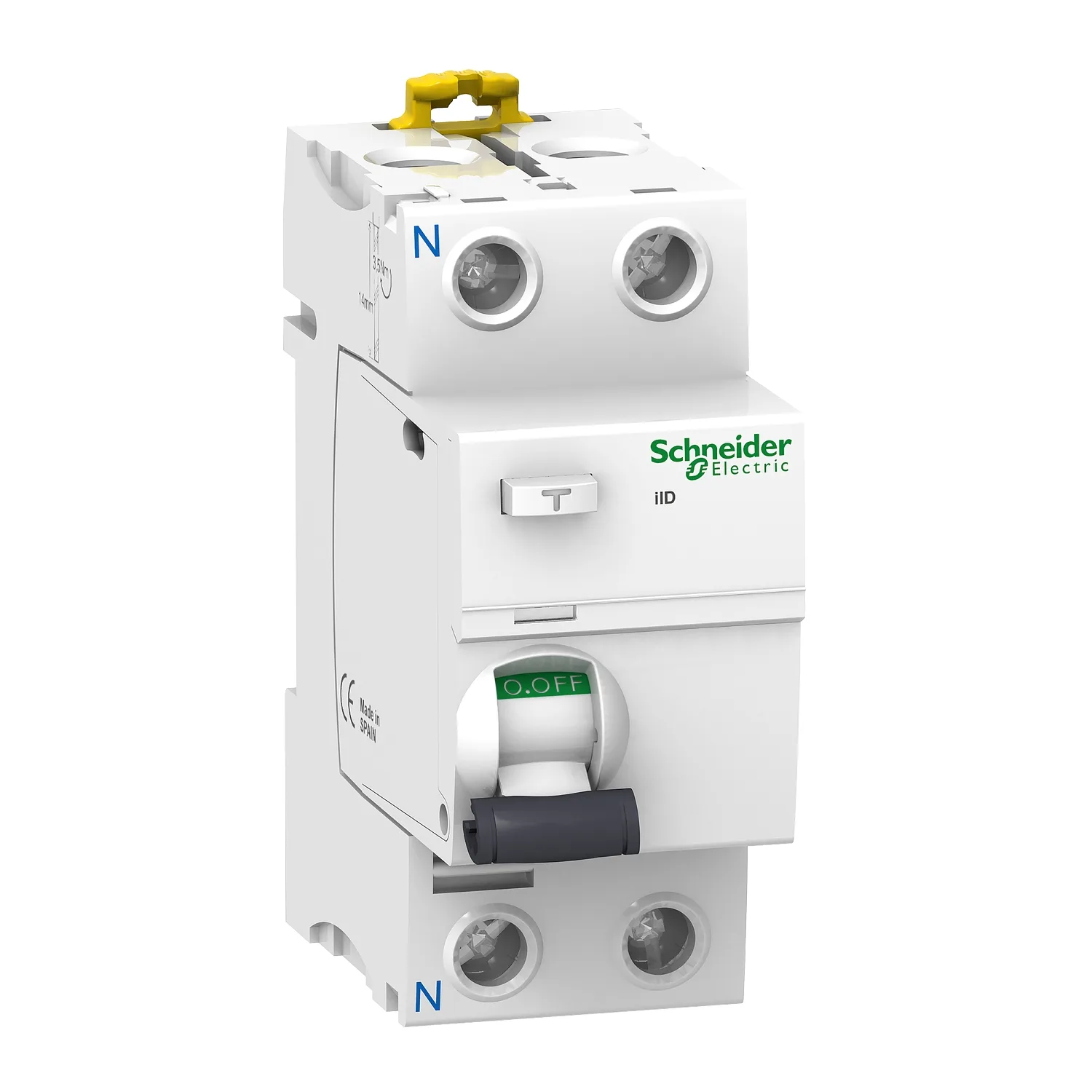

A9R24263 - iID 2P 63A 300mA A
Schneider A9R24263, iID 2P 63A 300mA A. Kategori: Acti9 iID. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:A9R24263
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:76,40 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- Acti 9
- Ürün Adı
- Acti9 iID
- Ürün Ya Da Bileşen Tipi
- Kaçak akım devre kesicisi (RCCB)
- Ürün Grubu
- İID
Ürün Açıklaması
- Bu Acti9 iID modüler ve güvenilir bir artık akım devre kesicisidir (RCCB).
- 63A In anma akımına sahip, A tipi koruma sınıfına sahip, 300mA toprak kaçağı hassasiyetine sahip 2P devre kesicidir.
- Bu ürün dolaylı temasla elektrik çarpmasına ve yangın tehlikesine karşı koruma sağlar.
- Topraklama hatası durumunda elektrik devrelerinin bağlantısını kesme görevini yapar.
- Benzersiz Visitrip göstergesi, ön yüzündeki mekanik gösterge ile arızalı cihazı göstererek müdahale süresini kısaltır.
- Bu üründe ayrıca, direklerin tam olarak açılmasını gösteren yeşil şeritli bir VisiSafe penceresi bulunur ve bu da aşağı akış bakımına olanak tanır
- Bu ürün EN/IEC 61008-1 standardına uygundur.
- (Im/IΔm) anma kesme ve kısa devre yapma kapasitesi 1500A'dir. (Inc/IΔc) koşullu anma kısa devre akımı 10kA'dir.
- Elektriksel dayanıklılığı 15000 çevrime kadardır. Mekanik dayanıklılığı 20000 çevrime kadardır.
- Ue çalışma gerilimi 220VAC ile 240VAC arasındadır.
- Ui anma yalıtım voltajı 500VAC'dir. Uimp anma darbe dayanım voltajı 6kV'dir. Frekans 50Hz veya 60Hz'dir.
- DIN rayına monte edilebilir. 9mm aralıklarda genişlik 4'tür.
- Ürün rengi beyazdır (RAL9003). Ölçüleri (G) 36mm x (Y) 91mm x (D) 73.5mm'dir. Ağırlığı 0.21kg'dır.
- IP20 koruma derecesine sahiptir. IEC/EN 60529 standardına göre modüler muhafazaya alındığında IP40 olur.
- Çalışma sıcaklığı -25°C ile 60°C arasındadır. Depolama sıcaklığı -40°C ile 85°C arasındadır.
Başlıca Özellikler
- Kişilerin dolaylı kontak ile elektrik çarpmasına karşı korunması
- Yangın riskine karşı tesisatların korunması
- EN/IEC 61008-1 standardına göre izolasyon için uygunluk
- Birleştirilmiş terminal tasarımı ve kablo bağlantı göstergesi ile kolay kurulum
- Ön yüzde kırmızı mekanik gösterge ile toprak hatası gösterimi
Teknik Özellikler
Ana11
| Seri | Acti 9 |
|---|---|
| Ürün Adı | Acti9 iID |
| Ürün Ya Da Bileşen Tipi | Kaçak akım devre kesicisi (RCCB) |
| Ürün Grubu | İID |
| Kutup Tanımı | 2P |
| Nötr Konum | Sol |
| [In] Nominal Akım | 63 A |
| Şebeke Tipi | AC |
| Toprak Kaçağı Hassasiyeti | 300 mA |
| Toprak Kaçağı Koruması Zaman Gecikmesi | Anlık |
| Toprak Kaçağı Koruma Sınıfı | A tipi |
Tamamlayıcı25
| Sistemde Cihazın Yeri | Çıkış |
|---|---|
| Şebeke Frekansı | 50/60 Hz |
| [Ue] Nominal Çalışma Voltajı | 230...240 V AC 50/60 Hz |
| Rezidüel Akım Açma Teknolojisi | Gerilim bağımsız |
| Hominal Kesme Ve Kapama Kapasitesi | Idm 1500 A; Im 1500 A |
| Nominal Koşullu Kısa Devre Akımı | 10 kA |
| [Ui] Nominal Yalıtım Voltajı | 500 V AC 50/60 Hz |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV |
| Kontak Konum Göstergesi | Evet |
| Kontrol Tipi | Geçiş |
| Montaj Tipi | Takılabilir |
| Montaj Desteği | 35 mm DIN rayı |
| 9 Mm Vida Adımı | 4 |
| Yükseklik | 85 mm |
| Genişlik | 36 mm |
| Derinlik | 69 mm |
| Gömme Derinliği | 44 mm |
| Ürün Ağırlığı | 210 g |
| Renk | Beyaz (RAL 9003) |
| Mekanik Dayanıklılık | 20000 cycles |
| Elektrik Dayanıklılığı | 15000 cycles |
| Kilitleme Seçenekleri Tanımı | Kilitleme cihazı |
| Bağlantılar - Terminaller | Tek terminal üst veya alt1…35 mm² sert; Tek terminal üst veya alt1…25 mm² esnek; Tek terminal üst veya alt1…25 mm² halkalı ve esnek |
| Tel Sıyırma Uzunluğu | 14 mm for üst veya alt connection |
| Sıkma Torku | 3,5 N.m üst veya alt |
Ortam6
| Standartlar | EN/IEC 61008-1; EN/IEC 61008-2-1 |
|---|---|
| IP Koruma Derecesi | IP20 conforming to IEC 60529; IP40 (modüler muhafaza) conforming to IEC 60529 |
| Kirletme Derecesi | 3 |
| Elektromanyetik Uyumluluk | 8/20 µs darbe dayanımı, 250 A 'e uygunEN/IEC 61008-1 |
| Çalışma İçin Ortam Hava Sıcaklığı | -25…60 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,000 cm |
| Package 1 Width | 8,600 cm |
| Package 1 Length | 10,000 cm |
| Paket Ağırlığı (Lbs) | 213,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 54 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 12,385 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
