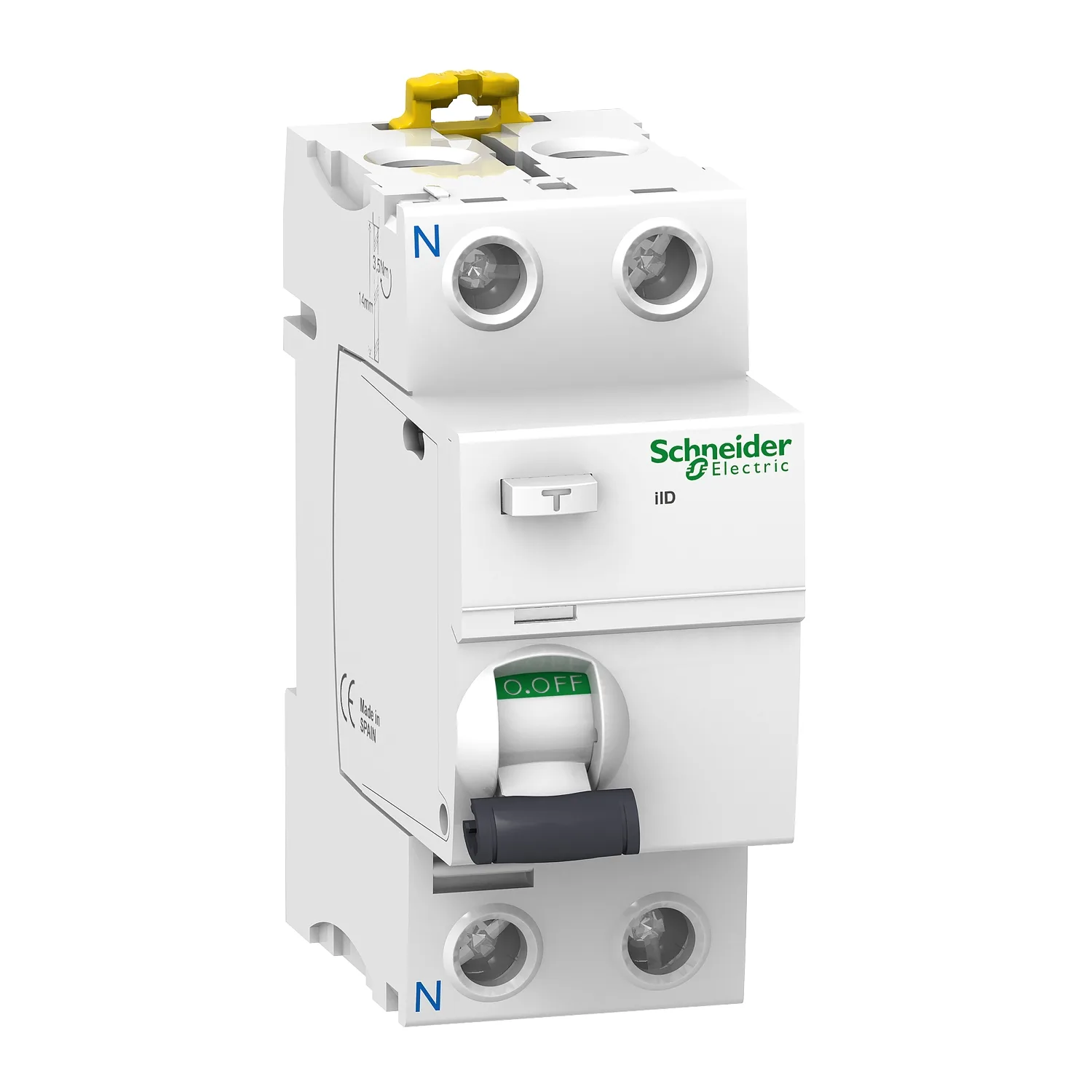

Artık akım devre kesici (RCCB), Acti9 iID, 2P, 40A, AC tipi, 300mA
Schneider A9R44240, Artık akım devre kesici (RCCB), Acti9 iID, 2P, 40A, AC tipi, 300mA. Kategori: Acti9 iID. Stokta.
- Referans Kodu:A9R44240
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (20 Adet) ✅
- Fiyat:56,80 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- Acti 9
- Ürün Adı
- Acti9 iID
- Ürün Ya Da Bileşen Tipi
- Kaçak akım devre kesicisi (RCCB)
- Ürün Grubu
- İID
Ürün Açıklaması
- Bu ürün, dolaylı temas yoluyla elektrik çarpmasına ve yangın tehlikelerine karşı koruma sağlar
- Topraklama hatası durumunda elektrik devrelerinin bağlantısını kesme işlevini yerine getirir
- Eşsiz Visitrip göstergesi, arızalı cihazı ön yüzünde mekanik bir gösterge ile göstererek müdahale süresini kısaltır
- Bu ürün ayrıca, kablo ucu üzerinde kutupların tam olarak açıldığını gösteren yeşil bir şerit bulunan ve aşağı akım bakımına izin veren bir VisiSafe penceresine sahiptir Bu ürün EN/IEC 61008-1 Standardına uygundur
- (Im/IΔm) dereceli kesme ve kısa devre yapma kapasitesi 1500A'dır
- (Inc/IΔc) koşullu anma kısa devre akımı 10kA'dır
- 15000 devire kadar elektriksel dayanıma ve 20000 devire kadar mekanik dayanıma sahiptir
- Ue çalışma voltajı 220VAC ila 240VAC
- Ui anma yalıtım voltajı 500VAC'dir
- Uimp anma darbe dayanıklılık voltajı 6kV
- Frekans 50Hz veya 60Hz
- 9mm seviyede genişlik 4'tür
- Ürün rengi beyazdır (RAL9003)
- Ebatlar (G) 36mm x (Y) 91mm x (D) 73.5mm
- Ağırlığı 0.21kg
- IEC 60529 Standardına göre, kutu içinde koruma derecesi IP20 ve IP40
- Çalışma sıcaklığı -5°C ila 60°C arasında
- Depolama sıcaklığı -40°C ila 85°C arası.
Başlıca Özellikler
- Kişilerin dolaylı kontak ile elektrik çarpmasına karşı korunması
- IEC 61008-1 ve IEC 61008-2-1 standartlarına uygun konut yalıtımı
- Yangın riskine karşı tesisatların korunması
- Birleştirilmiş terminal tasarımı ve kablo bağlantı göstergesi ile kolay kurulum
- Ön yüzde kırmızı mekanik gösterge ile toprak hatası gösterimi
Teknik Özellikler
Ana11
| Seri | Acti 9 |
|---|---|
| Ürün Adı | Acti9 iID |
| Ürün Ya Da Bileşen Tipi | Kaçak akım devre kesicisi (RCCB) |
| Ürün Grubu | İID |
| Kutup Tanımı | 2P |
| Nötr Konum | Sol |
| [In] Nominal Akım | 40 A |
| Şebeke Tipi | AC |
| Toprak Kaçağı Hassasiyeti | 300 mA |
| Toprak Kaçağı Koruması Zaman Gecikmesi | Anlık |
| Toprak Kaçağı Koruma Sınıfı | AC tipi |
Tamamlayıcı25
| Sistemde Cihazın Yeri | Çıkış |
|---|---|
| Şebeke Frekansı | 50/60 Hz |
| [Ue] Nominal Çalışma Voltajı | 230...240 V AC 50/60 Hz |
| Rezidüel Akım Açma Teknolojisi | Gerilim bağımsız |
| Hominal Kesme Ve Kapama Kapasitesi | Idm 1500 A; Im 1500 A |
| Nominal Koşullu Kısa Devre Akımı | 10 kA |
| [Ui] Nominal Yalıtım Voltajı | 500 V AC 50/60 Hz |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV |
| Kontak Konum Göstergesi | Evet |
| Kontrol Tipi | Geçiş |
| Montaj Tipi | Takılabilir |
| Montaj Desteği | 35 mm DIN rayı |
| 9 Mm Vida Adımı | 4 |
| Yükseklik | 85 mm |
| Genişlik | 36 mm |
| Derinlik | 69 mm |
| Gömme Derinliği | 44 mm |
| Ürün Ağırlığı | 210 g |
| Renk | Beyaz (RAL 9003) |
| Mekanik Dayanıklılık | 20000 cycles |
| Elektrik Dayanıklılığı | 15000 cycles |
| Kilitleme Seçenekleri Tanımı | Kilitleme cihazı |
| Bağlantılar - Terminaller | Tek terminal üst veya alt1…35 mm² sert; Tek terminal üst veya alt1…25 mm² esnek; Tek terminal üst veya alt1…25 mm² halkalı ve esnek |
| Tel Sıyırma Uzunluğu | 14 mm for üst veya alt connection |
| Sıkma Torku | 3,5 N.m üst veya alt |
Ortam6
| Standartlar | EN/IEC 61008-1; EN/IEC 61008-2-1 |
|---|---|
| IP Koruma Derecesi | IP20 conforming to IEC 60529; IP40 (modüler muhafaza) conforming to IEC 60529 |
| Kirletme Derecesi | 3 |
| Elektromanyetik Uyumluluk | 8/20 µs darbe dayanımı, 250 A 'e uygunEN/IEC 61008-1 |
| Çalışma İçin Ortam Hava Sıcaklığı | -5…60 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 4,000 cm |
| Package 1 Width | 8,400 cm |
| Package 1 Length | 10,200 cm |
| Paket Ağırlığı (Lbs) | 210,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 54 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 11,750 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
