Schneider

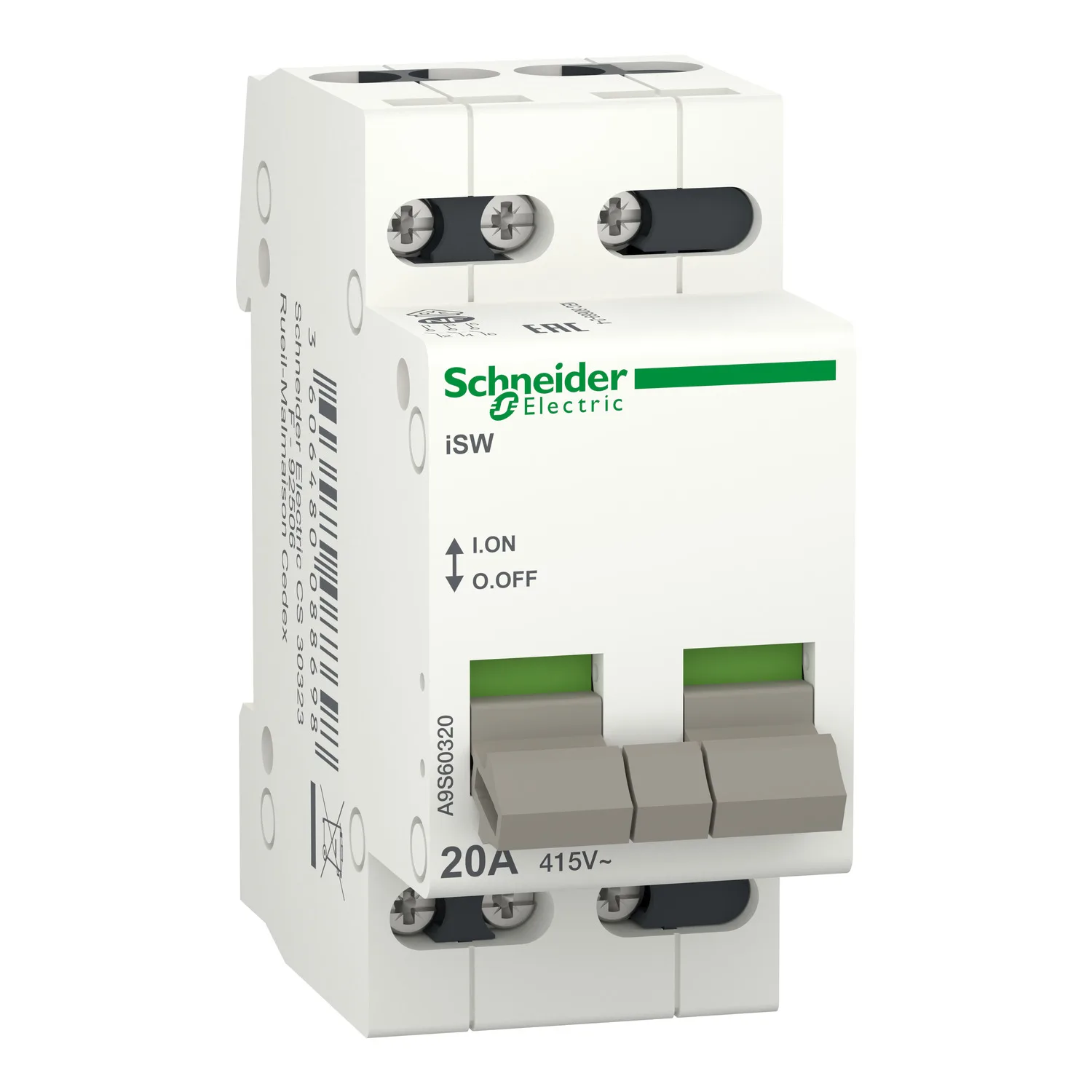

A9S60320 - Yük ayırıcı; Kutup: 3; DIN rayı montajı için; 20A; 415VAC
Satışta değil
Schneider A9S60320, Yük ayırıcı; Kutup: 3; DIN rayı montajı için; 20A; 415VAC. Kategori: iSW ve SW. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:A9S60320
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Seri
- Acti 9
- Ürün Adı
- Acti9 iSW
- Ürün Ya Da Bileşen Tipi
- Bağlantı kesici
- Ürün Grubu
- İSW
Ürün Açıklaması
- Elektrik dayanıklılığı 30000 döngüye kadar, ve Mekanik dayanıklılık 300000 devire kadar çıkar
- Çalışma sıcaklığı -20°C ila +50°C
- Depolama sıcaklığı -40°C ila +70°C
- Bir kutu içinde koruma derecesi IP20 ve IP40
- DIN rayına montaj yapılabilir
- 9mm seviyede genişlik 4'tür
- Ebatlar (G) 36mm x (Y) 77mm x (D) 70mm
- Bu switch bağlantı kesici kontrol için kullanılır
- Bu ürün EN/IEC 60669-2-4 ile uyumludur. • EN/IEC 60669-2-4 standardına göre izolasyon için uygunluk
- Akım akarken elektrik devrelerinin güvenli bir şekilde AÇIK ve KAPALI konuma getirilmesini sağlar
- Fiziksel temas açıklığını sağlayan yeşil şerit, güvenli aşağı akış operasyonlarına izin verir
- Net ve düzenli devre tanımlaması sağlayan geniş devre etiketleme alanı
Teknik Özellikler
Ana8
| Seri | Acti 9 |
|---|---|
| Ürün Adı | Acti9 iSW |
| Ürün Ya Da Bileşen Tipi | Bağlantı kesici |
| Ürün Grubu | İSW |
| Cihaz Uygulaması | Kontrol |
| Kutup Tanımı | 3P |
| Kullanım Kategorisi | AC-22A |
| Yalıtıma Uygunluk | Evet |
Tamamlayıcı19
| [Ie] Nominal Çalışma Akımı | 20 A -de 415 V AC 50/60 Hz |
|---|---|
| [Ue] Nominal Çalışma Voltajı | 415 V AC 50/60 Hz |
| [Ui] Nominal Yalıtım Voltajı | 500 V AC 50/60 Hz 'e uygunEN/IEC 60669-2-4 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 4 kV |
| Kontrol Tipi | Geçiş |
| Cihaz Üzerii Sinyalizasyon | AÇIK/KAPALI göstergesi |
| Kontak Konum Göstergesi | Evet |
| Montaj Tipi | Sabit |
| Montaj Desteği | DIN rayı |
| 9 Mm Vida Adımı | 4 |
| Yükseklik | 77 mm |
| Genişlik | 36 mm |
| Derinlik | 70 mm |
| Renk | Beyaz |
| Mekanik Dayanıklılık | 300000 cycles |
| Elektrik Dayanıklılığı | 30000 cycles |
| Bağlantılar - Terminaller | Tünel tipi terminaller - 10 mm² - sert; Tünel tipi terminaller - 10 mm² - esnek; Tünel tipi terminaller - 10 mm² - halkalı ve esnek |
| Tel Sıyırma Uzunluğu | 9 mm |
| Sıkma Torku | 1,2 N.m |
Ortam7
| Standartlar | EN/IEC 60669-2-4 |
|---|---|
| IP Koruma Derecesi | IP4 |
| Kirletme Derecesi | 2 |
| Tropik İklim | 2 |
| Bağıl Nem | 95 % -de 55 °C |
| Nominal Çalışma Ortam Sıcaklığı | -20…50 °C |
| Depolama Ortam Koşulları | -40…70 °C |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 3,500 cm |
| Package 1 Width | 7,500 cm |
| Package 1 Length | 8,500 cm |
| Paket Ağırlığı (Lbs) | 118,800 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 6 |
| Package 2 Height | 8,400 cm |
| Package 2 Width | 9,300 cm |
| Package 2 Length | 22,200 cm |
| Package 2 Weight | 764,000 g |
| Unit Type Of Package 3 | S03 |
| Number Of Units İn Package 3 | 72 |
| Package 3 Height | 30 cm |
| Package 3 Width | 30 cm |
| Package 3 Length | 40 cm |
| Package 3 Weight | 9,678 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
