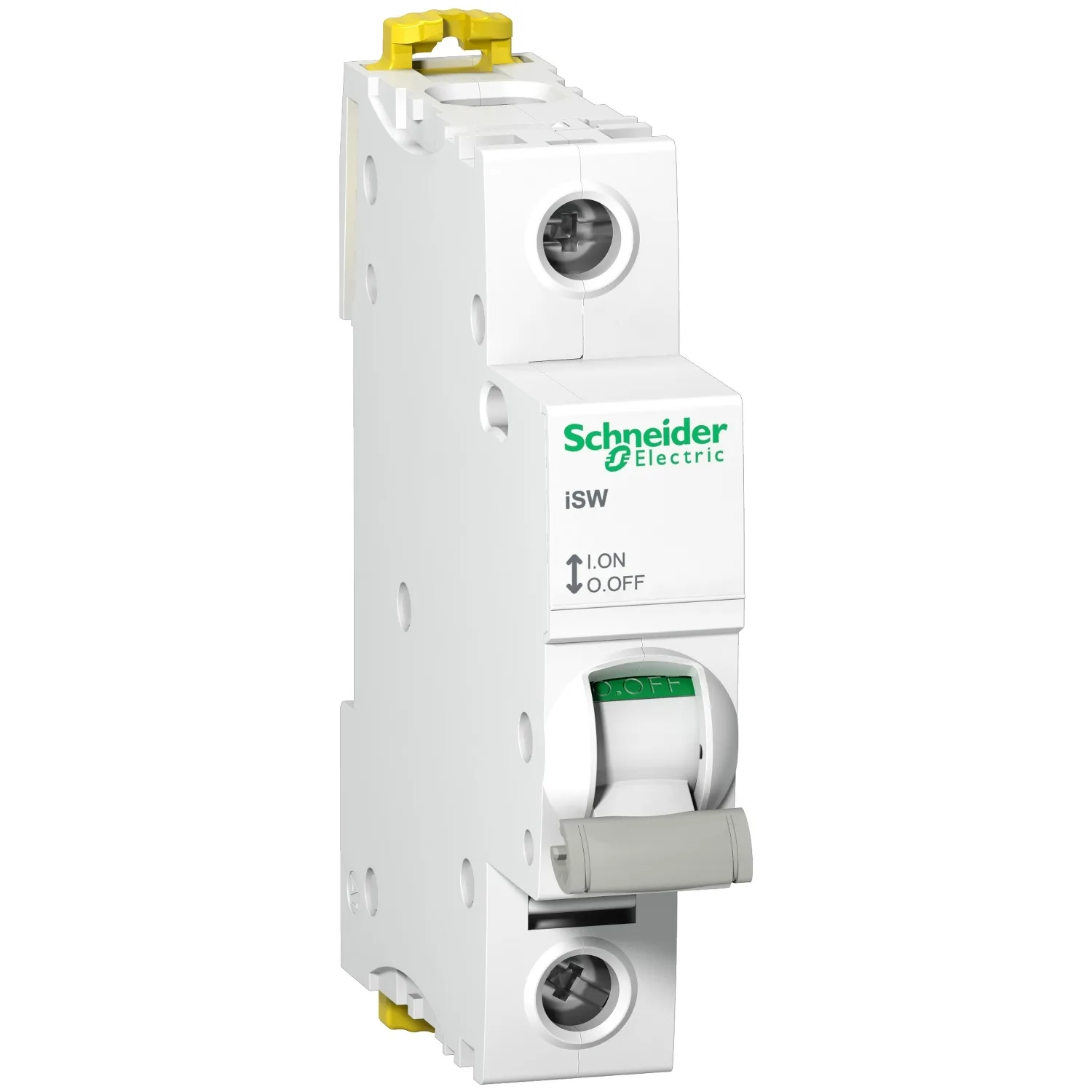

A9S65192 - ACTI9 ISW Kontrol Anahtarı 1P 125A 250VAC
Schneider A9S65192, ACTI9 ISW Kontrol Anahtarı 1P 125A 250VAC. Kategori: iSW ve SW. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:A9S65192
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:27,70 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- Acti 9
- Ürün Adı
- Acti9 iSW
- Ürün Ya Da Bileşen Tipi
- Bağlantı kesici
- Ürün Grubu
- İSW
Ürün Açıklaması
Bu Acti9 iSW ürünü, modüler ve güvenilir bir anahtar ayırıcıdır. 1P'dir, anma akımı 125A'dir ve çalışma voltajı 240VAC'dir. Elektriksel dayanıklılık 2500 çevrime kadar, Mekanik dayanıklılık ise 20000 çevrime kadar çıkmaktadır. Çalışma sıcaklığı -25°C ile +60°C arasındadır. Depolama sıcaklığı -40°C ile +85°C arasındadır. Muhafaza içerisinde koruma derecesi IP20 ve IP40'tır. DIN rayına monte edilebilir. 9mm aralıklarda genişlik 2'dir. Boyutları (G) 18mm x (Y) 85mm x (D) 73mm'dir. Bu anahtar ayırıcı kontrol ve izolasyon amacıyla kullanılır. Bu ürün EN/IEC 60947-3 standardına uygundur.
Başlıca Özellikler
- IEC/EN 60947-3 standardına göre endüstriyel izolasyona uygundur
- OF yardımcı kontağı ile aksesuarlandırılabilir
Teknik Özellikler
Ana8
| Seri | Acti 9 |
|---|---|
| Ürün Adı | Acti9 iSW |
| Ürün Ya Da Bileşen Tipi | Bağlantı kesici |
| Ürün Grubu | İSW |
| Cihaz Uygulaması | Kontrol; İzolasyon |
| Kutup Tanımı | 1P |
| Kullanım Kategorisi | AC-22A |
| Yalıtıma Uygunluk | Evet |
Tamamlayıcı22
| [Ie] Nominal Çalışma Akımı | 125 A -de 240 V AC 50/60 Hz |
|---|---|
| [Ue] Nominal Çalışma Voltajı | 240 V AC 50/60 Hz |
| [Icm] Nominal Kısa Devre Kapama Kapasitesi | 5 kA sadece yük ayırıcı |
| [Icw] Nominal Kısa Süreli Dayanma Akımı | 1500 A |
| [Ui] Nominal Yalıtım Voltajı | 250 V AC 50/60 Hz |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV |
| Kontrol Tipi | Geçiş |
| Cihaz Üzerii Sinyalizasyon | AÇIK/KAPALI göstergesi |
| Kontak Konum Göstergesi | Evet |
| Montaj Tipi | Sabit |
| Montaj Desteği | DIN rayı |
| Comb Busbar Dağıtım Bloğu Uyumluluğu | Üst veya alt: EVET |
| 9 Mm Vida Adımı | 2 |
| Yükseklik | 85 mm |
| Genişlik | 18 mm |
| Derinlik | 73 mm |
| Renk | Beyaz |
| Mekanik Dayanıklılık | 20000 cycles |
| Elektrik Dayanıklılığı | 2500 cycles |
| Bağlantılar - Terminaller | Tünel tipi terminaller (üst veya alt) - <= 1 x 50 mm² - sert; Tünel tipi terminaller (üst veya alt) - <= 1 x 35 mm² - esnek; Tünel tipi terminaller (üst veya alt) - <= 1 x 35 mm² - halkalı ve esnek |
| Tel Sıyırma Uzunluğu | 14 mm |
| Sıkma Torku | 3,5 N.m |
Ortam7
| Standartlar | IEC 60947-3; EN 60947-3 |
|---|---|
| IP Koruma Derecesi | IP20 |
| Kirletme Derecesi | 3 |
| Tropik İklim | 2 |
| Bağıl Nem | 95 % -de 55 °C |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 7,300 cm |
| Package 1 Width | 1,800 cm |
| Package 1 Length | 9,400 cm |
| Paket Ağırlığı (Lbs) | 84,000 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 12 |
| Package 2 Height | 8,200 cm |
| Package 2 Width | 9,800 cm |
| Package 2 Length | 22,000 cm |
| Package 2 Weight | 1,061 kg |
| Unit Type Of Package 3 | S03 |
| Number Of Units İn Package 3 | 132 |
| Package 3 Height | 30,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 12,154 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
