Schneider

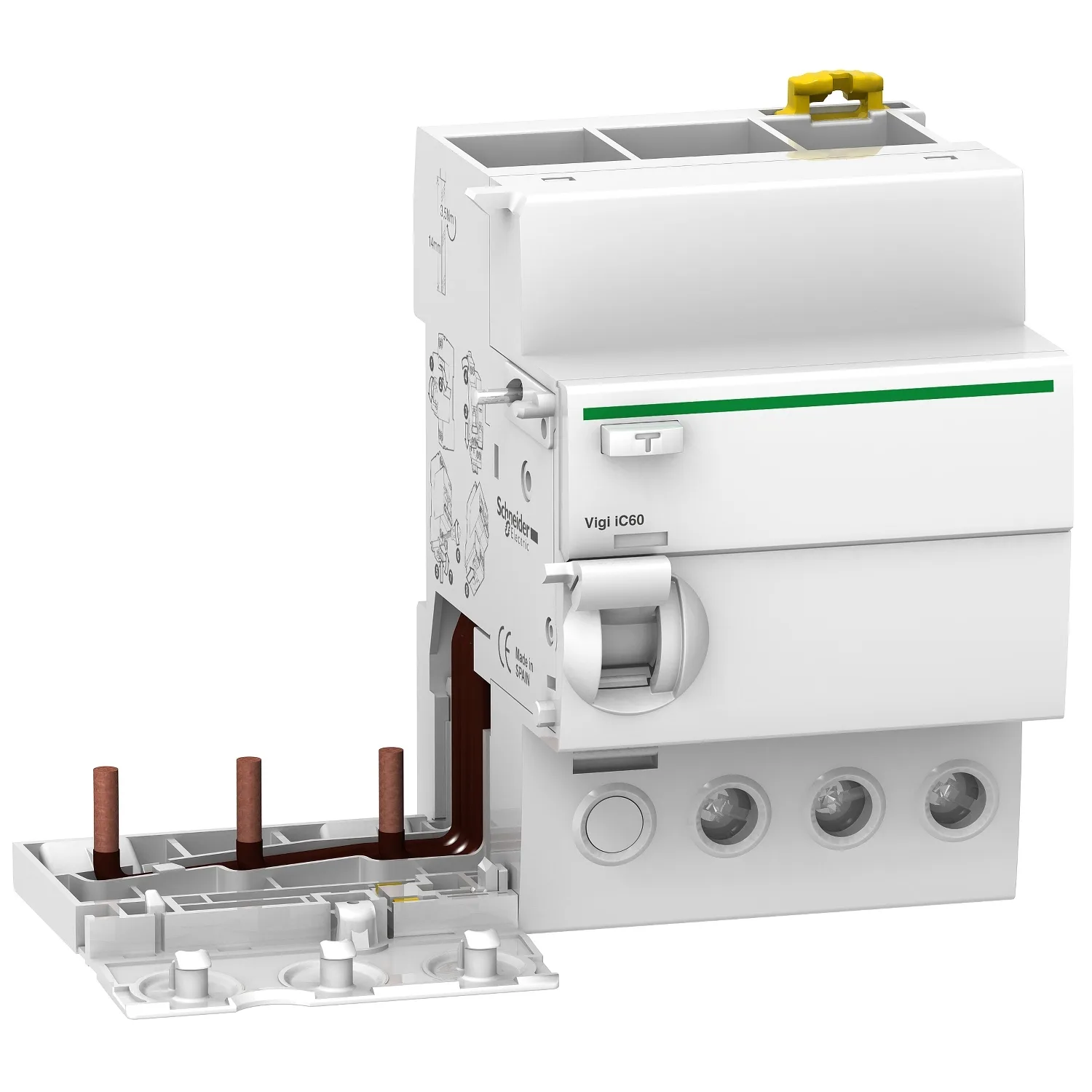

Kaçak akım ek cihazı, Acti9 Vigi iC60, 3P, 63A, AC tipi, ani, 300mA, 230...415VAC
Schneider A9V44363, Kaçak akım ek cihazı, Acti9 Vigi iC60, 3P, 63A, AC tipi, ani, 300mA, 230...415VAC. Kategori: Acti9 iC60. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:A9V44363
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:116,30 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- Acti 9
- Ürün Adı
- Acti9 Vigi iC60
- Ürün Ya Da Bileşen Tipi
- Kaçak akım koruma cihazları
- Ürün Grubu
- Vigi iC60
Ürün Açıklaması
- Toprak kaçağı koruma sınıfı AC tip 300mA hassasiyetli ve gerilimden bağımsız teknoloji
- Bu ürün kısa devreye, aşırı kablo yüküne, dolaylı temastan kaynaklanan elektrik çarpmasına ve yangın tehlikelerine karşı koruma sağlar
- Ön yüzdeki kırmızı bir mekanik gösterge ile bir arızanın açıldığını belirtmek için bir VisiTrip Window bulunmaktadır
- Kişilerin ve tesisatların korunmasını sağlamak için iC60 veya Acti9 Reflex iC60 ile birleştirilebilir
- Bu ürün IEC 61009-1 ve EN 61009-1 Standardına uygundur
- Ue anma çalışma gerilimi 400VAC
- Ui anma yalıtım voltajı 500VAC'dir
- Uimp anma darbe dayanıklılık voltajı 6kV
- Kirlilik derecesi 3
- DIN rayına monte edilebilir
- 9mm seviyede genişlik 7'dir
- Ağırlığı 0.21kg
- Bir kutu içinde koruma derecesi IP20 ve IP40
- Çalışma sıcaklığı -5°C ila +60°C
- Depolama sıcaklığı -40°C ila +85°C.
Başlıca Özellikler
- Tesislerin yangın riskine karşı korunması
- EN/IEC 61009-1 ve EN/IEC 61009-2-1 standartlarına göre izolasyona uygunluk
- Birleştirilmiş terminal tasarımı ve kablolama göstergesi ile kurulumu kolaydır
- Ailenizi ve çevrenizi korumak için küresel RoHS/Reach düzenlemesine uygundur
- Arıza tetiklemesi ön yüzdeki kırmızı mekanik gösterge ile gösterilir
Teknik Özellikler
Ana14
| Seri | Acti 9 |
|---|---|
| Ürün Adı | Acti9 Vigi iC60 |
| Ürün Ya Da Bileşen Tipi | Kaçak akım koruma cihazları |
| Ürün Grubu | Vigi iC60 |
| Kutup Tanımı | 3P |
| [In] Nominal Akım | 63 A |
| Toprak Kaçağı Hassasiyeti | 300 mA |
| Toprak Kaçağı Koruması Zaman Gecikmesi | Anlık |
| Earth Leakage Protection Type | AC tipi |
| Şebeke Tipi | AC |
| Şebeke Frekansı | 50/60 Hz |
| [Ue] Nominal Çalışma Voltajı | 230...415 V AC 50/60 Hz 'e uygunEN/IEC 61009-1; 230...415 V AC 50/60 Hz 'e uygunEN/IEC 61009-2-1 |
| Standartlar | EN/IEC 61009-1; EN/IEC 61009-2-1 |
| 9 Mm Vida Adımı | 7 |
Tamamlayıcı18
| Sistemde Cihazın Yeri | Çıkış |
|---|---|
| Rezidüel Akım Açma Teknolojisi | Gerilim bağımsız |
| [Ui] Nominal Yalıtım Voltajı | 500 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] Nominal Darbe Dayanım Voltajı | 6 kV 'e uygunIEC 60947-2 |
| Seri Uyumluluğu | Acti9 iC60; Acti9 Reflex iC60 |
| Ürün Uyumluluğu | Tek terminal |
| Cihaz Üzerii Sinyalizasyon | Açma göstergesi |
| Montaj Tipi | Takılabilir |
| Montaj Desteği | DIN rayı |
| Mcb'ye Elektrik Bağlantısı | Vidalarla |
| Comb Busbar Dağıtım Bloğu Uyumluluğu | Alt: EVET |
| Yükseklik | 91 mm |
| Genişlik | 117 mm |
| Derinlik | 73,5 mm |
| Ürün Ağırlığı | 0,21 kg |
| Bağlantılar - Terminaller | Tünel tipi terminal aşağı doğru için 1 kablo(lar) 1…35 mm² sert kablo uçsuz; Tünel tipi terminal aşağı doğru için 1 kablo(lar) 1…25 mm² esnek kablo uçsuz; Tünel tipi terminal aşağı doğru için 1 kablo(lar) 1…25 mm² esnek Kablo uçlu |
| Tel Sıyırma Uzunluğu | 14 mm for alt connection |
| Sıkma Torku | 3,5 N.m alt |
Ortam5
| IP Koruma Derecesi | IP20 conforming to IEC 60529; IP40 (modüler muhafaza) conforming to IEC 60529 |
|---|---|
| Kirletme Derecesi | 3 'e uygunIEC 60947-2 |
| Elektromanyetik Uyumluluk | 8/20 µs darbe dayanımı, 250 A 'e uygunIEC 61009-1 |
| Nominal Çalışma Ortam Sıcaklığı | -5…60 °C |
| Depolama Ortam Koşulları | -40…85 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 8,7 cm |
| Package 1 Width | 12 cm |
| Package 1 Length | 14,7 cm |
| Paket Ağırlığı (Lbs) | 226 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 15 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 3,896 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
