Schneider

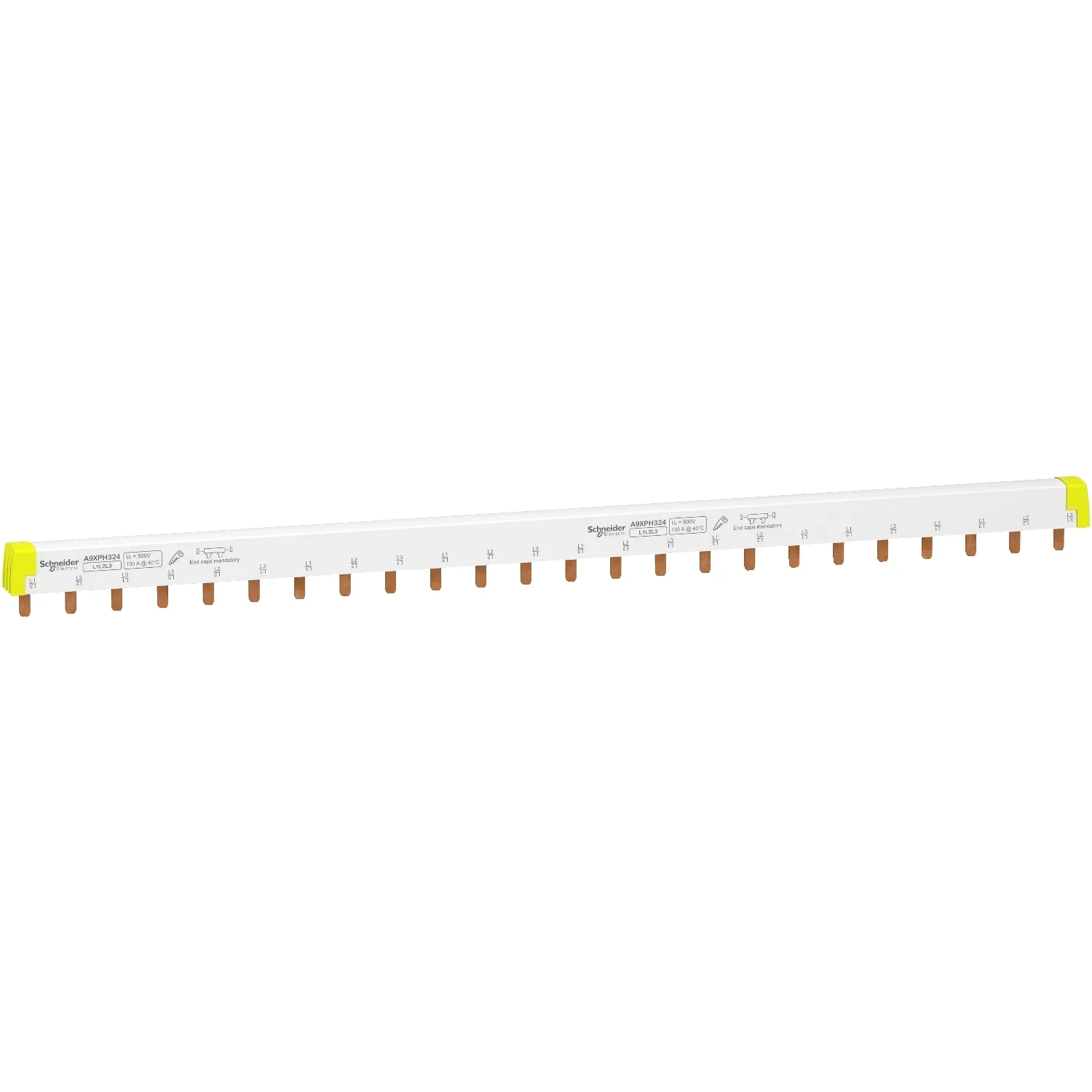

A9XPH324 - Acti 9 Comb Busbar 3 Kutup 24 Modül
Schneider A9XPH324, Acti 9 Comb Busbar 3 Kutup 24 Modül. Kategori: Spacial SF/SFP. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:A9XPH324
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:44,50 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- Acti 9
- Ürün Ya Da Bileşen Tipi
- Comb busbar
- Montaj Tipi
- Yatay
- Aksesuar / Ayrı Parça Kategorisi
- Bağlantı aksesuarı
Ürün Açıklaması
- Tip L1L2L3 (Hat)
- 1 cihazdan oluşan bir settir
- 8 cihaz için uygundur (3P)
- Uzunluk 430mm.18 mm'lik toplam modül sayısı 24
- Pim kesiti 16mm2
- Elektrik bağlantısının türü PIN'dir
- Faz sayısı 3
- Kutup sayısı 3
- Ie anma çalışma akımı 40°C için 100A Isc kısa devre akımı, Schneider Electric devre kesicilerin kesme kapasitesi ile uyumludur
- Ui anma yalıtım voltajı 500VAC'dir
- Ue anma çalışma gerilimi 415VAC
- Kirlilik derecesi 3
- IEC 60695-2-1 Standardına göre 960°C'de 30 saniye içinde kendiliğinden sönme özelliğine sahiptir
- IEC 60947-7-1 ve IEC 61439-2 Standartlarına uygundur.
Başlıca Özellikler
- Bir grup devre kesicinin güç beslemesine izin verir
- Schneider Electric devre kesicilerin kesme kapasitesi ile uyumludur
Teknik Özellikler
Ana7
| Seri | Acti 9 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Comb busbar |
| Montaj Tipi | Yatay |
| Aksesuar / Ayrı Parça Kategorisi | Bağlantı aksesuarı |
| Satır Açıklaması | 3L |
| Length İn 18 Mm Modules | 24 |
| Standartlar | EN/IEC 61439-1 |
Tamamlayıcı17
| Yolların Sayısı | 8 yol 3 L |
|---|---|
| Dağıtım Tipi | L1 L2 L3 |
| 19" Kabinlerin Açılması | 1 x 3P |
| Bağlantı Aralığı | 18 mm |
| Konnektörün Tipi | Diş |
| Yollar Arasındaki Mesafe | 54 mm |
| İşaret | L1 L2 L3 |
| Yalıtım | Yalıtımlı |
| Cihaz Sunumu | Kesilebilir |
| [Ie] Nominal Çalışma Akımı | 100 A -de 40 °C |
| [Ue] Nominal Çalışma Voltajı | 415 V AC |
| [Ui] Nominal Yalıtım Voltajı | 500 V AC 'e uygunIEC 61439-2 |
| Montaj Konumu | Üst veya alt üzerinde tünel tipi terminaller; Üst veya alt üzerinde double terminal |
| 9 Mm Vida Adımı | 48 |
| Genişlik | 430 mm |
| Renk | Beyaz (RAL 9003) |
| Seri Uyumluluğu | Acti9 iC60; Acti9 iK60; Acti9 iID; Acti9 İID K; Acti9 İSW; Acti9 iSW-NA; Multi 9 C60 |
Ortam3
| Yangına Dayanıklılık | 960 °C 30 s ) 'e uygunIEC 60695-2-1 |
|---|---|
| Kirletme Derecesi | 3 'e uygunIEC 60947-7-1 |
| IP Koruma Derecesi | IP20 with end-pieces and tooth covers |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 3 cm |
| Package 1 Width | 1,5 cm |
| Package 1 Length | 43 cm |
| Paket Ağırlığı (Lbs) | 229 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 5 |
| Package 2 Height | 6 cm |
| Package 2 Width | 8,7 cm |
| Package 2 Length | 46,6 cm |
| Package 2 Weight | 1,246 kg |
| Unit Type Of Package 3 | S04 |
| Number Of Units İn Package 3 | 40 |
| Package 3 Height | 30 cm |
| Package 3 Width | 40 cm |
| Package 3 Length | 60 cm |
| Package 3 Weight | 10,825 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
