Schneider

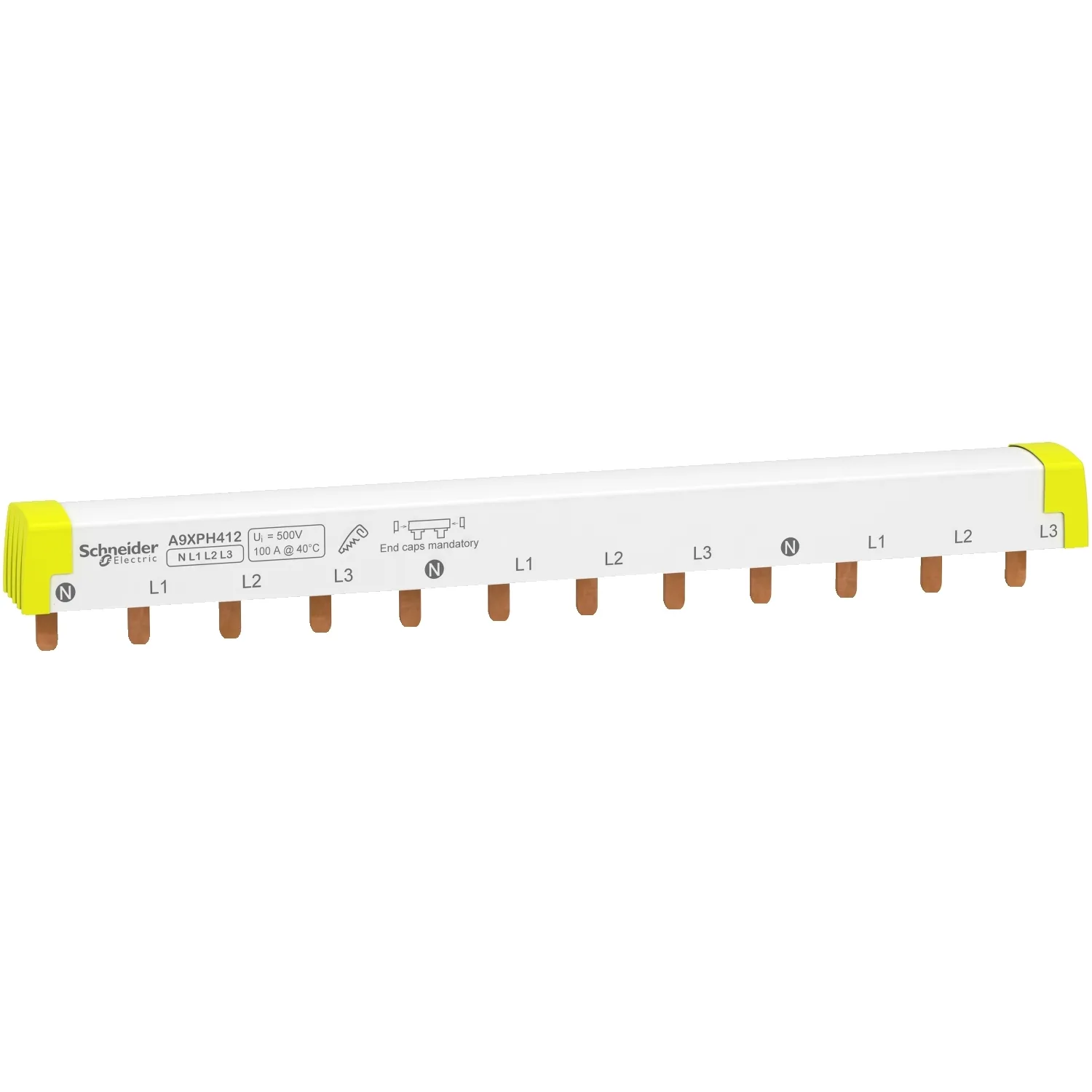

A9XPH412 - Acti 9 Comb Busbar 4 Kutup 12 Modül
Schneider A9XPH412, Acti 9 Comb Busbar 4 Kutup 12 Modül. Kategori: Spacial SF/SFP. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:A9XPH412
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:36,10 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Seri
- Acti 9
- Ürün Ya Da Bileşen Tipi
- Comb busbar
- Montaj Tipi
- Yatay
- Aksesuar / Ayrı Parça Kategorisi
- Bağlantı aksesuarı
Ürün Açıklaması
- Tip NL1L2L3 (Nötr, Hat)
- 1 cihazdan oluşan bir settir
- 3 cihaz için uygundur (3P+N)
- Uzunluk 220mm.18 mm'lik toplam modül sayısı 12
- Pim kesiti 16mm2
- Elektrik bağlantısının türü PIN'dir
- Faz sayısı 3
- Kutup sayısı 4
- Ie anma çalışma akımı 40°C için 100A
- Isc kısa devre akımı, Schneider Electric devre kesicilerin kesme kapasitesi ile uyumludur
- Ui anma yalıtım voltajı 500VAC'dir
- Cihazın rengi beyaz RAL9003'tür
- Kirlilik derecesi 3
- IEC 60695-2-1 Standardına göre 960°C'de 30 saniye içinde kendiliğinden sönme özelliğine sahiptir
- IEC 60947-7-1 ve IEC 61439-2 Standartlarına uygundur.
Başlıca Özellikler
- Bir grup devre kesicinin güç kaynağını sağlar
- Bağlı cihazların hızlı bir şekilde takılması ve sökülmesi
- Özel kurulumlar için yalıtımlı ve kesilebilir taraklı bara
- Schneider Electric devre kesicilerin kesme kapasitesiyle uyumludur
Teknik Özellikler
Ana7
| Seri | Acti 9 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Comb busbar |
| Montaj Tipi | Yatay |
| Aksesuar / Ayrı Parça Kategorisi | Bağlantı aksesuarı |
| Satır Açıklaması | 3L + N |
| Length İn 18 Mm Modules | 12 |
| Standartlar | EN/IEC 61439-1 |
Tamamlayıcı17
| Yolların Sayısı | 3 yol N + 3 L |
|---|---|
| Dağıtım Tipi | N L1 L2 L3 |
| 19" Kabinlerin Açılması | 1 x 3P + N; 1 x 4P |
| Bağlantı Aralığı | 18 mm |
| Konnektörün Tipi | Diş |
| Yollar Arasındaki Mesafe | 72 mm |
| İşaret | N L1 L2 L3 |
| Yalıtım | Yalıtımlı |
| Cihaz Sunumu | Kesilebilir |
| [Ie] Nominal Çalışma Akımı | 100 A -de 40 °C |
| [Ue] Nominal Çalışma Voltajı | 415 V AC |
| [Ui] Nominal Yalıtım Voltajı | 500 V AC 'e uygunIEC 61439-2 |
| Montaj Konumu | Üst veya alt üzerinde tünel tipi terminaller; Üst veya alt üzerinde double terminal |
| 9 Mm Vida Adımı | 24 |
| Genişlik | 220 mm |
| Renk | Beyaz (RAL 9003) |
| Seri Uyumluluğu | Acti9 iC60; Acti9 iK60; Acti9 iID; Acti9 İID K; Acti9 İSW; Acti9 iSW-NA; Multi 9 C60 |
Ortam3
| Yangına Dayanıklılık | 960 °C 30 s ) 'e uygunIEC 60695-2-1 |
|---|---|
| Kirletme Derecesi | 3 'e uygunIEC 60947-7-1 |
| IP Koruma Derecesi | IP20 with end-pieces and tooth covers |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 2,900 cm |
| Package 1 Width | 2,200 cm |
| Package 1 Length | 21,300 cm |
| Paket Ağırlığı (Lbs) | 129,000 g |
| Unit Type Of Package 2 | BB1 |
| Number Of Units İn Package 2 | 5 |
| Package 2 Height | 6,200 cm |
| Package 2 Width | 9,100 cm |
| Package 2 Length | 24,800 cm |
| Package 2 Weight | 702,000 g |
| Unit Type Of Package 3 | S02 |
| Number Of Units İn Package 3 | 40 |
| Package 3 Height | 15,000 cm |
| Package 3 Width | 30,000 cm |
| Package 3 Length | 40,000 cm |
| Package 3 Weight | 6,001 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
