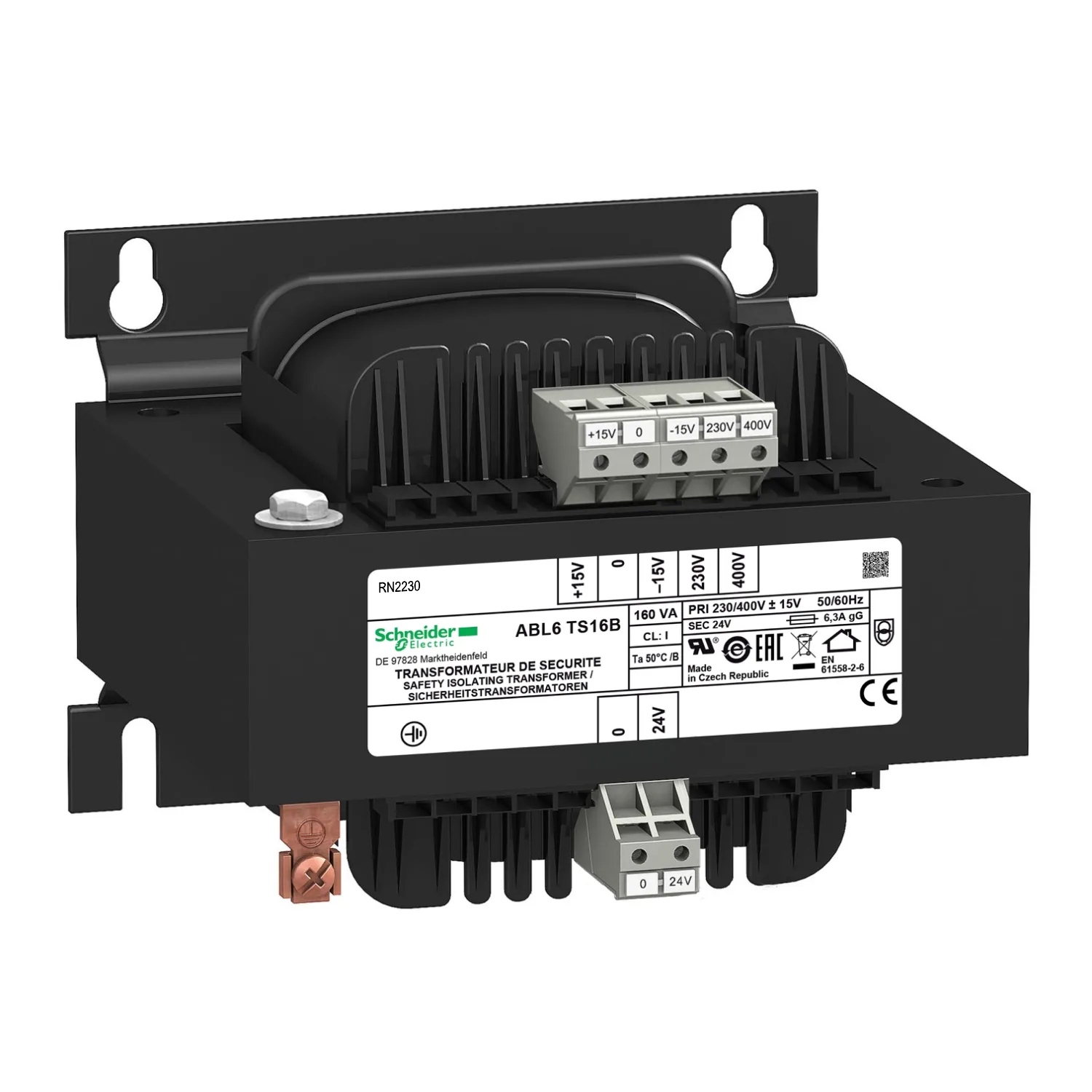

ABL6TS16B - Trafo: şebeke; 160VA; 230VAC, 400VAC; 24V; vidalı tip; IP00
Satışta değil
Schneider ABL6TS16B, Trafo: şebeke; 160VA; 230VAC, 400VAC; 24V; vidalı tip; IP00. Kategori: Phaseo ABT7, ABL6. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:ABL6TS16B
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon Transformer Optimized
- VA Cinsinden Nominal Güç
- 160 VA
- Ürün Ya Da Bileşen Tipi
- Güvenlik ve yalıtım transformatörü
- Çıkış Gerilimi
- 24 V AC
Ürün Açıklaması
- Madencilik, arıtma gibi uygulamalarda tüketici her bir yükü ayrı ayrı veya yük grupları halinde tedarik etmenin ekonomik bir yolunu sunar
- Motor koruma röleleri, kontaktörler gibi düşük voltajlı AC gücü kabul eden sistemler için idealdir. • Motor kontrolü merkezleri gibi çok sayıda bağımsız ünite gerektiren sistemler için ekonomik güç kaynakları
- Motor koruma röleleri ve kontaktörler gibi düşük gerilimli alternatif akımla çalışan sistemler için idealdir
Teknik Özellikler
Ana8
| Ürün Serisi | Modicon Transformer Optimized |
|---|---|
| VA Cinsinden Nominal Güç | 160 VA |
| Ürün Ya Da Bileşen Tipi | Güvenlik ve yalıtım transformatörü |
| Giriş Gerilimi | 230 V AC monofaze, terminaller: N-L1; 400 V AC fazdan faza, terminaller: L1-L2 |
| Çıkış Gerilimi | 24 V AC |
| İkincil Sargı | Tek |
| Koruyucu Kapak | Olmadan |
| Nominal Çalışma Ortam Sıcaklığı | -20…50 °C |
Tamamlayıcı19
| Giriş Gerilimi Limitleri | 360...440 V; 207...253 V |
|---|---|
| Ağ Frekans Limitleri | 47…63 Hz |
| Giriş Gerilim Toleransı | +/- 15 V |
| Verimlilik | 88 % |
| W Cinsinden Güç Dağılımı | 21,8 W |
| Çıkış Sürdürülebilir Aşırı Gerilimi | 7 % (yüksüz, sıcak durum) |
| Nominal Yükte Maksimum Voltaj Düşüşü | 0,3 % |
| Yüksüz Kayıplar | 9,1 W |
| Kısa Devre Gerilimi | 0,0681 |
| Çıkış Koruma Tipi | Aşırı yüke karşı, protection technology: with additional protection fuses or circuit-breakers in Selection of Protection; Aşırı gerilime karşı, protection technology: with additional protection fuses or circuit-breakers in Selection of Protection; Kısa devrelere karşı, protection technology: with additional protection fuses or circuit-breakers in Selection of Protection |
| Bağlantılar - Terminaller | For giriş bağlantısı: vidalı tip terminaller, connection capacity: 5 x 4 mm² AWG 11; For giriş topraklama bağlantısı: vidalı tip terminaller, connection capacity: 1 x 4 mm² AWG 11; For çıkış bağlantısı: vidalı tip terminaller, connection capacity: 2 x 4 mm² AWG 11 |
| İşaretleme | CE |
| Sabitleme Modu | 4 vidayla çap: 5,8 mm üzerinde dikey panel, çalisma konumu: yatay; 4 vidayla çap: 5,8 mm üzerinde dikey panel, çalisma konumu: dikey; 4 vidayla çap: 5,8 mm üzerinde %90 azalma oranı ile yatay panel |
| Çalışma Yüksekliği | 3000 m |
| Elektrik Yalıtım Sınıfı | Sınıf B |
| Genişlik | 105,0 mm |
| Yükseklik | 81,0 mm |
| Derinlik | 112,0 mm |
| Ürün Ağırlığı | 2,84 kg |
Ortam8
| Ürün Sertifikaları | EAC; UR; DNV-GL |
|---|---|
| Standartlar | UL 506 |
| IP Koruma Derecesi | IP20 |
| Çevresel Özellik | EMC conforming to IEC 62041; Güvenlik conforming to TR 61558-1; Güvenlik conforming to EN 61558-2-6 |
| Koruyucu Bakım | TC |
| Depolama Ortam Koşulları | -40…80 °C |
| Aşırı Gerilim Kategorisi | Sınıf I conforming to VDE 0106-1 |
| Dielektrik Gücü | 2000 V sargı ve topraklama arasında; 4000 V birincil ve ikincil arasında |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 22,500 cm |
| Package 1 Width | 22,000 cm |
| Package 1 Length | 20,000 cm |
| Paket Ağırlığı (Lbs) | 3,114 kg |
| Unit Type Of Package 2 | P06 |
| Number Of Units İn Package 2 | 30 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 105,940 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
