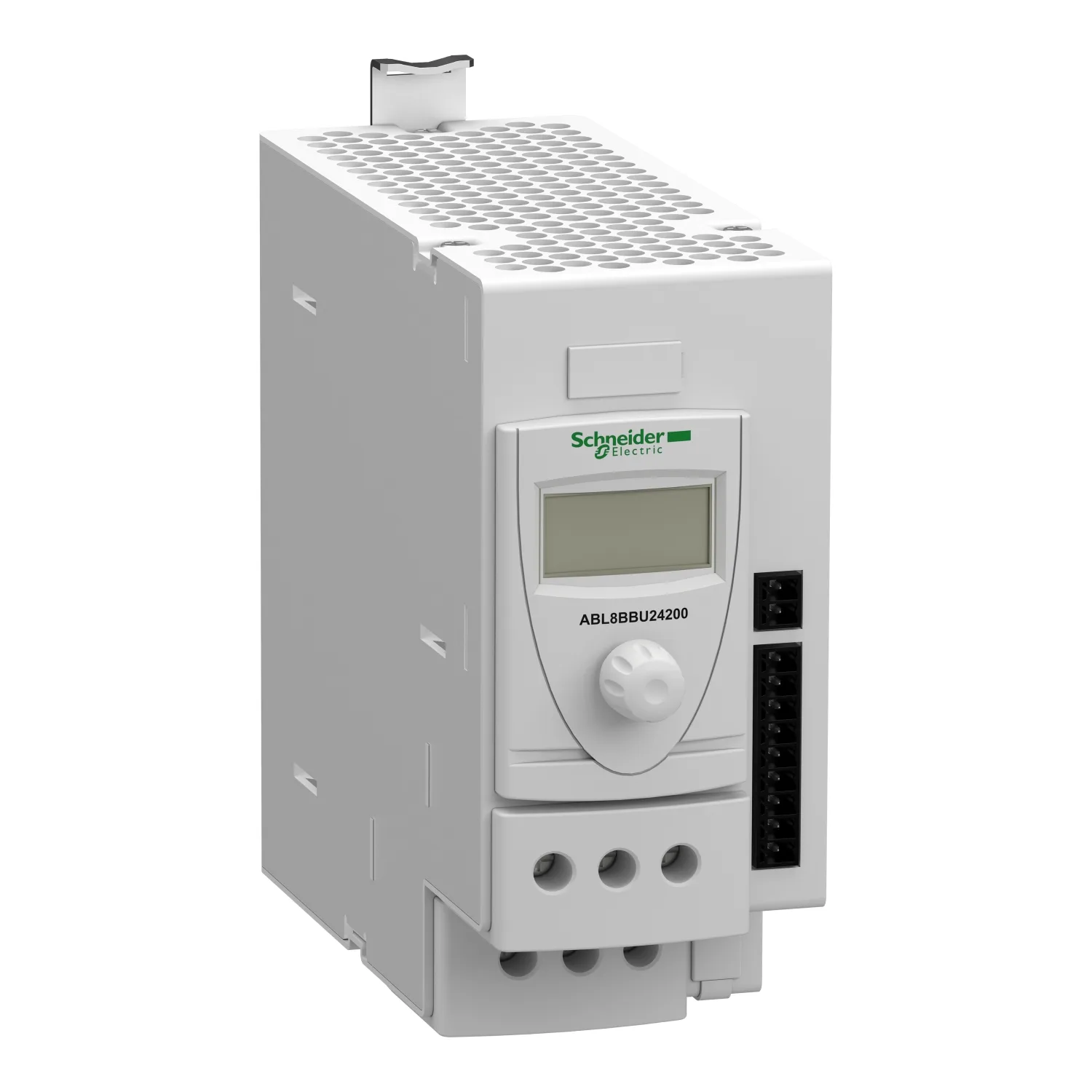

Schneider
ABL8BBU24200
Satışta değil
Schneider ABL8BBU24200. Kategori: Phaseo ABL7. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:ABL8BBU24200
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Phaseo
- Ürün Ya Da Bileşen Tipi
- Pil kontrol modülü
- Giriş Gerilimi
- 24...28.8 V DC
- Maksimum Çıkış Akımı
- 20 A
Ürün Açıklaması
- Bu akü kontrol modülü, önemli ağ gücü kesintileri sırasında akülerin kullanımına olanak sağlamak için bir akü şarj cihazı görevi görecek şekilde tasarlanmıştır
- En uzun akü ömrünü sağlamak için kontrol yedekleme akü şarjına ve yedekleme beslemeye sahiptir
- Kritik kontrol güç kaynağı hatlarınızdaki kesintileri önleyerek ağ besleme ile akü besleme arasında güvenilir ve hızlı kamalama sağlar
- 0.500kg ağırlığındadır
- Endüstriyel kullanım, ray montajı için güç kaynağı için fonksiyonel bir modüldür
- UL 508, CSA C22.2 No 60950-1 Standartlarına uygundur
- EAC, RCM tarafından onaylanmıştır
- Bu fonksiyonel modül esas olarak Modicon ABL8RP ve Modicon ABL8WP Universal güç kaynakları ile uyumludur
- Anında sorun giderme için önde bulunan LED tanılama/teşhis göstergesine sahiptir

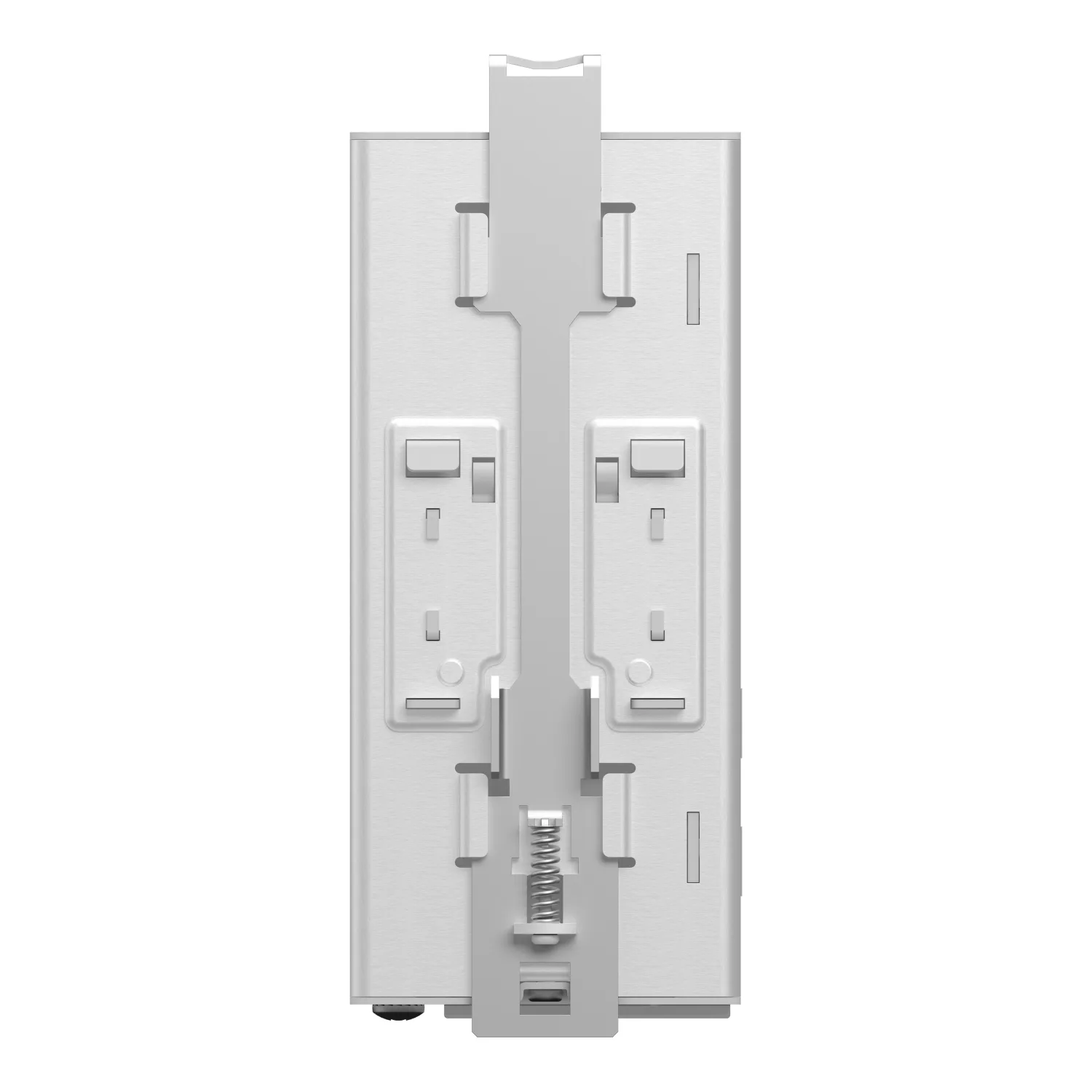

- DIN rayına takılır
- Otomatik sistemlerinize enerji getirir
Başlıca Özellikler
- En uzun pil ömrü süresi için yedek pil şarjını ve yedek beslemeyi kontrol edin
- Ağ/akü beslemesi arasında güvenilir ve hızlı geçiş kritik kontrol güç kaynağı hatlarında kesintileri önler
- Mikro kesintiler ve güç kesintileri meydana geldiğinde servis sürekliliği sağlar
Teknik Özellikler
Ana5
| Ürün Serisi | Phaseo |
|---|---|
| Ürün Ya Da Bileşen Tipi | Pil kontrol modülü |
| Giriş Gerilimi | 24...28.8 V DC |
| Çıkış Gerilimi | (Upil-0,5) V pil modu DC; (Uin-0,25) V nominal mod DC |
| Maksimum Çıkış Akımı | 20 A |
Tamamlayıcı16
| Giriş Gerilimi Limitleri | 22...30 V |
|---|---|
| W Cinsinden Maksimum Güç Kaybı | 7 W |
| Aktivasyon Eşiği | Ayarlanabilir 22...36 V |
| Çıkış Kanallarının Sayısı | 1 |
| Akım Tüketimi | 0,6 A yükte; 0,1 mA yüksüz; <= 40,6 A |
| Çıkış Koruma Tipi | Aşırı yüke karşı, protection technology: 1,5 x In; Kısa devrelere karşı, protection technology: pil yedekleme modu, otomatik sıfırlama; Kısa devrelere karşı, protection technology: güç besleme modu |
| Bağlantılar - Terminaller | For tanı rölesi: çıkarılabilir vidalı terminal bloğu, connection capacity: 1 x 0,75 mm²; For giriş bağlantısı: vidalı tip terminaller, connection capacity: 2 x 0,5...2 x 10 mm² AWG 20...AWG 8; For çıkış bağlantısı: vidalı tip terminaller, connection capacity: 2 x 0,5...2 x 10 mm² AWG 20...AWG 8 |
| Sabitleme Modu | Klipsle üzerinde 35 mm simetrik DIN rayı, çalisma konumu: yatay; Klipsle üzerinde 35 mm simetrik DIN rayı, çalisma konumu: dikey |
| Çalışma Yüksekliği | 2000 m |
| İşaretleme | CE |
| Testin Adı | Elektrostati deşarjlar 'e uygunIEC 61000-4-2; Emisyon 'e uygunIEC 61000-6-3; Iletimli elektromanyetik alan 'e uygunIEC 61000-4-6 seviye 3; Yayılmalı elektromanyetik alan 'e uygunIEC 61000-4-3 seviye 3; Hızlı geçici 'e uygunIEC 61000-4-4 seviye 3; Kesinti 'e uygunIEC 61000-4-5 seviye 2; Iletimli/yayılmalı emisyonlar 'e uygunEN 55022 Sınıf B, 20 % |
| Yerel Sinyalleme | 1 K/A rölesi for alarm durumu; 1 K/A rölesi for pil durumu; 1 K/A rölesi for güç besleme durumu; LCD ekran for modül durumu |
| Genişlik | 60 mm |
| Yükseklik | 125 mm |
| Derinlik | 160 mm |
| Ürün Ağırlığı | 0,5 kg |
Ortam11
| Ürün Sertifikaları | RCM; EAC |
|---|---|
| Standartlar | UL 508; CSA C22.2 No 60950-1 |
| Nominal Çalışma Ortam Sıcaklığı | -25…60 °C |
| Depolama Ortam Koşulları | -40…85 °C |
| Çevresel Özellik | EMC conforming to IEC 61000-6-3; EMC conforming to IEC 61000-6-2; Güvenlik conforming to IEC 60950-1; Güvenlik conforming to EN/IEC 61204-3 |
| IP Koruma Derecesi | IP20 conforming to IEC 60529 |
| Dielektrik Gücü | 500 V giriş ve topraklama arasında; 500 V çıkış ve topraklama arasında |
| Aşırı Gerilim Kategorisi | Class II conforming to VDE 0106-1 |
| Bağıl Nem | 0…90 % çalışma sırasında; 0…95 % depolama sırasında |
| Giriş Akımı | 718708 H at 24 V DC with UTE C80-810 calculation method |
| Titreşim Direnci | 2 gn (f= 11,9…150 Hz) conforming to IEC 61131-2; 3,5 mm (f= 3…11,9 Hz) conforming to IEC 61131-2 |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 9,000 cm |
| Package 1 Width | 19,500 cm |
| Package 1 Length | 19,500 cm |
| Paket Ağırlığı (Lbs) | 1,468 kg |
| Unit Type Of Package 2 | P06 |
| Number Of Units İn Package 2 | 72 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 118,696 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
