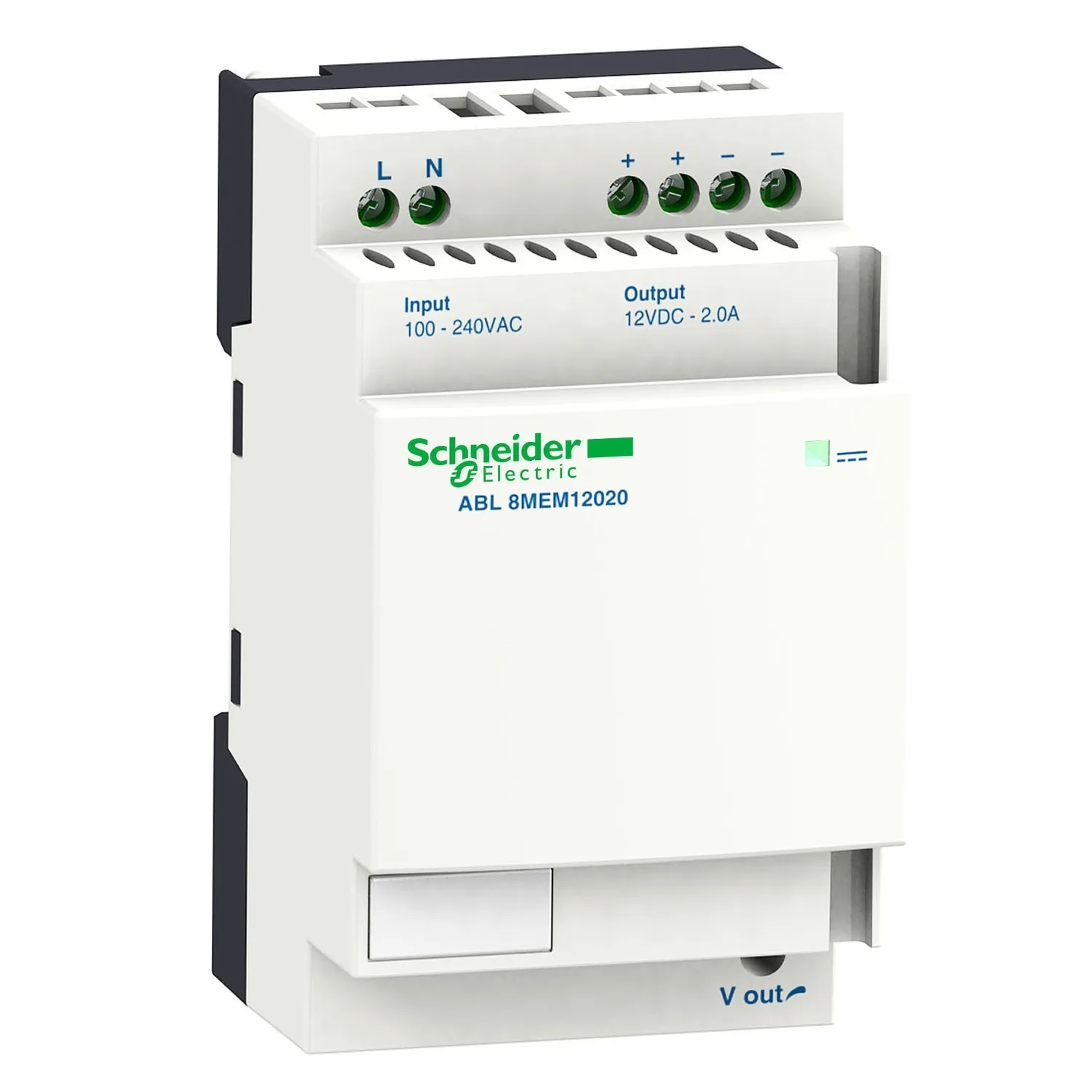

ABL8MEM12020
Schneider ABL8MEM12020. Kategori: Phaseo ABL7. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:ABL8MEM12020
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon Güç Kaynağı
- Ürün Ya Da Bileşen Tipi
- Güç besleme
- Güç Besleme Tipi
- Düzenlenmiş anahtar modu
- W Cinsinden Nominal Güç
- 25 W
Ürün Açıklaması
Bu ABL8 düzenlemeli anahtarlamalı güç kaynağı (SMPS) doğru akım voltajı sağlar. 100V ila 240V AC nominal giriş, 5V DC'de 2,1A nominal çıkış akımı ve 25W nominal güç çıkışı vardır. Taşıma, paketleme, kontrol, gıda ve içecek, madencilik, petrol ve gaz ve su gibi endüstriyel, ticari ve konut uygulamaları için tasarlanmış otomasyon ekipmanları için gerekli DC voltajını sağlamak için idealdir. DIN rayına monte edilir ve 54 mm genişliğindedir. Otomatik sıfırlama, kısa süreli arızaların giderilmesini ve sistemlerin görevdeki bakım mühendislerini rahatsız etmeden yeniden başlatılmasını sağlar. Kısa süreli olarak nominal değerinin %150'si kadar akım sağlayabilen bir güç rezervi sunarak, bir işlemin başlatılması sırasında eşzamanlı kalkış akımlarının yönetilmesini sağlar. Ağırlığı 0,227 kg'dır. Endüstriyel kullanım için, ray montajlı bir güç kaynağıdır. UL 508, CSA C22.2 No 60950-1 standartlarına uygundur. EAC, RCM, KC, TUV 60950-1, CCSAus, CSA 22-2 No 950, CULus 508 sertifikalarına sahiptir. GB2CB07, GB2CD07, GB2DB07, GB2CS07 minyatür devre kesiciler, koruma amacıyla tavsiye edilir. DIN rayına monte edilir. ABL8MEM/ABL7RM (modüler) serisi, 7 ila 60 W güç değerleri ve 5 V DC, 12 V DC veya 24 V DC çıkış gerilimi ile basit otomasyon sistemlerinin tüm ihtiyaçlarını karşılar. • Her türlü uygulamaya uygun evrensel 100-240 VAC giriş voltajı
Teknik Özellikler
Ana7
| Ürün Serisi | Modicon Güç Kaynağı |
|---|---|
| Ürün Ya Da Bileşen Tipi | Güç besleme |
| Güç Besleme Tipi | Düzenlenmiş anahtar modu |
| Nominal İnput Voltage | 100...240 V AC fazdan faza, terminaller: L1-L2; 100...240 V AC monofaze, terminaller: N-L1; 120...250 V DC |
| W Cinsinden Nominal Güç | 25 W |
| Çıkış Gerilimi | 12...15 V DC |
| Güç Besleme Çıkış Akımı | 2,1 A |
Tamamlayıcı22
| Giriş Gerilimi Limitleri | 85...264 V AC |
|---|---|
| Giriş Koruma Tipi | Entegre sigorta (birbiriyle değiştirilemez) |
| Kalkış Akımı | 20 A |
| 18 Mm'lik Vida Adımı | 0,5 at 12...15 V DC |
| Verimlilik | 80 % |
| Output Voltage Adjustment | 11,4...15 V ayarlanabilir |
| W Cinsinden Güç Dağılımı | 6,2 W |
| Akım Tüketimi | 0,35 A 240 V AC; 0,6 A 100 V AC |
| Rezidüel Dalgalanma | 250 mV |
| Çıkış Koruma Tipi | Kısa devrelere karşı |
| Bağlantılar - Terminaller | Vidalı tip terminaller: 2 x 0,14...2 x 2,5 mm², (AWG 26...AWG 14) için giriş bağlantısı; Vidalı tip terminaller: 4 x 0,14...4 x 2,5 mm², (AWG 26...AWG 14) için çıkış bağlantısı |
| Durum LED'i | 1 LED (yeşil) çıkış gerilimi |
| Derinlik | 59 mm |
| Yükseklik | 100 mm |
| Genişlik | 54 mm |
| Ürün Ağırlığı | 0,195 kg |
| Çıkış Kuplörü | Paralel; Seri |
| İşaretleme | CE |
| Montaj Desteği | 35 x 7,5 mm simetrik DIN rayı; 35 x 15 mm simetrik DIN rayı; panel 2 vida, çap: 4 mm |
| Çalışma Konumu | Dikey |
| Besleme | SELV 'e uygunIEC 60950-1; SELV 'e uygunIEC 60204-1; SELV 'e uygunIEC 60364-4-41 |
| Dielektrik Gücü | 3000 Vile between input and output yalıtım |
Ortam6
| Standartlar | UL 508; CSA C22.2 No 60950-1; EN/IEC 62368-1 |
|---|---|
| Ürün Sertifikaları | EAC; RCM; KC; TUV 60950-1; CCSAus; CSA 22-2 No 950; CULus 508 |
| Çevresel Özellik | EMC conforming to EN 55022 Sınıf B; EMC conforming to IEC 61000-6-3; EMC conforming to IEC 61000-6-2; EMC conforming to EN/IEC 61204-3; Güvenlik conforming to IEC 60950-1 |
| Çalışma Yüksekliği | 2000 m |
| IP Koruma Derecesi | IP20 conforming to IEC 60529 |
| Ambient Air Temperature For Operation | -25…55 °C olmadan mounting position A < 2000 m; 55…70 °C değer kaybı faktörü ile mounting position A < 2000 m |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 7,5 cm |
| Package 1 Width | 10 cm |
| Package 1 Length | 7 cm |
| Paket Ağırlığı (Lbs) | 227 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 56 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 12,32 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units İn Package 3 | 488 |
| Package 3 Height | 80 cm |
| Package 3 Width | 80 cm |
| Package 3 Length | 60 cm |
| Package 3 Weight | 120,9 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
