Schneider ABLM1A24025 - POWER SUPPLY 24V 2.5A MODULAR
Schneider

ABLM1A24025 - POWER SUPPLY 24V 2.5A MODULAR

Schneider ABLM1A24025, POWER SUPPLY 24V 2.5A MODULAR. Kategori: Phaseo ABL7. Stokta.

Öne Çıkan Özellikler

Ürün Serisi
Modicon Güç Kaynağı
Ürün Ya Da Bileşen Tipi
Güç besleme
Güç Besleme Tipi
Düzenlenmiş anahtar modu
Zigbee Pro
Modüler

Ürün Açıklaması

  • Taşıma, paketleme, kontrol, yiyecek ve içecek, madencilik, petrol ve gaz ve su gibi endüstriyel, ticari ve konut uygulamalarındaki uygulamalar için tasarlanmış otomasyon ekipmanı için gerekli DC voltajı sağlamak için idealdir
  • Omega rayına monte edilir veya vida ile sabitlenir
  • Genişlik 53mm, Yükseklik 91mm, Derinlik 55,6mm
  • Aşırı yük/kısa devre kaynağı düzeltildikten sonra otomatik yeniden başlatma ile aşırı yüklere ve kısa devrelere karşı koruma sağlar
  • Ağırlığı 0.221kg
  • Endüstriyel kullanım için raya montajlı güç kaynağıdır
  • EN62368-1, ENIEC61010-1/2-201, ENIEC61204-3, EN61000-6-1/2/3/4, EN61000-3-2-3, UL62368-1, UL61010-2-201/-1-201, CSAC22.2No62368-1/No61010-2-201/No61010-1 Standartlarına uygundur, ve CE onaylı, CUL listeli/tanınmış, RCM, CBscheme
  • Acti9 iC60 serisi Minyatür Devre Kesiciler, korunması için önerilir
  • Koruma türü 6A, C eğrisi veya 10A, B eğrisidir

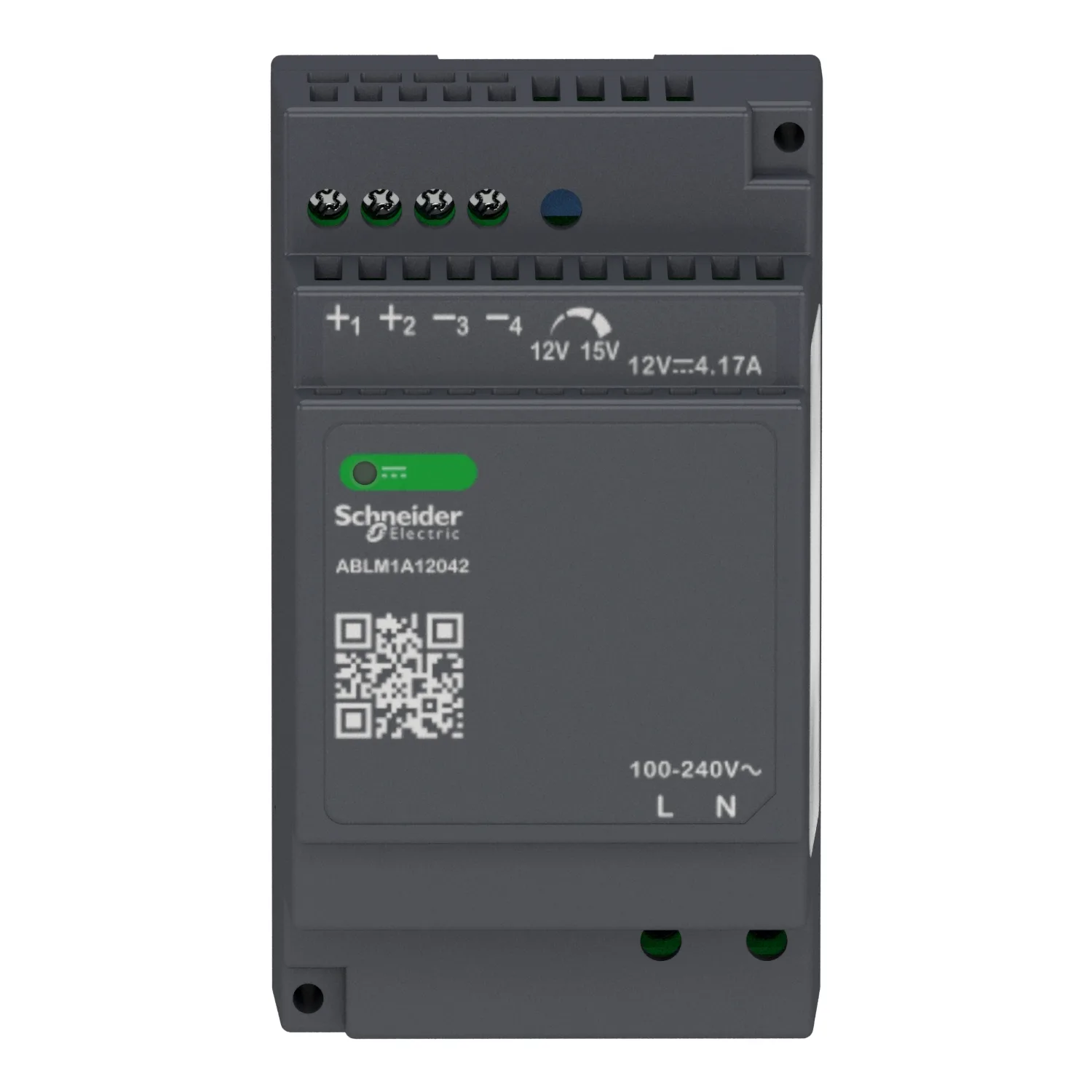

  • Ön yüzünde DC çıkış voltajının varlığını gösteren bir LED ve en son teknik belgelere erişim için bir QR kodu bulunur
  • Modüler gövdeleri sayesinde kutu içine veya endüstriyel panellere omega (DIN) raya klipslenerek monte edilebilirler
  • Basit makineler ve uygulamalar için tasarlanan modüler güç kaynakları, bilhassa son derece kompakt olmaları nedeniyle takdir edilmektedir.

Başlıca Özellikler

  • Otomatik sistemlerinize enerji sağlama
  • Basit makineler ve uygulamalar için tasarlanmış olup, özellikle son derece kompakt olmalarıyla takdir edilmektedir.
  • Entegre aşırı yük, kısa devre, aşırı gerilim ve düşük gerilim koruması
  • Geniş giriş voltajı aralığı
  • Yüksek derecede çıkış voltajı kararlılığı

Teknik Özellikler

Ana9
Ürün SerisiModicon Güç Kaynağı
Ürün Ya Da Bileşen TipiGüç besleme
Güç Besleme TipiDüzenlenmiş anahtar modu
Zigbee ProModüler
Muhafaza MalzemesiPlastik
Nominal İnput Voltage100...240 V AC monofaze; 100...240 V AC fazdan faza
W Cinsinden Nominal Güç60 W
Çıkış Gerilimi24 V DC
Güç Besleme Çıkış Akımı2,5 A
Tamamlayıcı30
Giriş Gerilimi Limitleri90...264 V AC
Nominal Network Frequency50…60 Hz
Network System CompatibilityTN; TT; IT
Maksimum Kaçak Akımı0,25 mA 240 V AC
Giriş Koruma TipiEntegre sigorta (birbiriyle değiştirilemez) 3,15 A; External protection (recommended) 20 A Curve B; External protection (recommended) 20 A Curve C; External protection (recommended) 10 A Curve B; External protection (recommended) 6 A Curve C
Kalkış Akımı30 A -de 115 V; 60 A -de 230 V
18 Mm'lik Vida Adımı0,50 at 115 V AC; 0,39 at 230 V AC
Verimlilik90 % -de 115 V AC; 90 % -de 230 V AC
Output Voltage Adjustment24...28 V
W Cinsinden Güç Dağılımı6,5 W
Akım Tüketimi< 1.5 A 115 V AC; < 1 A 230 V AC
Turn-on Time< 2 s
Tutma Süresi> 20 ms 115 V AC; > 60 ms 230 V AC
Startup With Capacitive Loads3000 µF
Rezidüel Dalgalanma< 100 mV
Arizalar Arasindaki Ortalama Süre (MTBF)1300000 h at 25 °C, tam yük; 700000 h at 55 °C, 80 % load
Çıkış Koruma TipiAşırı yük ve kısa devrelere karşı, protection technology: otomatik sıfırlama; Against over temperature, protection technology: manual reset; Aşırı gerilime karşı, protection technology: manual reset
Bağlantılar - TerminallerVidalı bağlantı: 0,5...2,5 mm², (AWG 20...AWG 14) without wire end ferrule için çıkış; Vidalı bağlantı: 0,5...1,5 mm², (AWG 20...AWG 16) with wire end ferrule için çıkış; Vidalı bağlantı: 0,5...1,5 mm², (AWG 20...AWG 16) için giriş
Line And Load Regulation< 0.5 % network in line; < 1 % network 0 to 100 % load
Durum LED'i1 LED (yeşil) çıkış gerilimi
Derinlik55,6 mm
Yükseklik91 mm
Genişlik53 mm
Ürün Ağırlığı0,221 kg
Çıkış KuplörüSeri; Paralel
Montaj DesteğiSilindir şapka tipi TH35-15 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; Double-profile DIN ray; panel montajı
BeslemeSELV 'e uygunIEC 60950-1; SELV 'e uygunIEC 60204-1; SELV 'e uygunIEC 60364-4-41
Dielektrik Gücü3000 V AC giriş/çıkış
Service Life10 yr
Aşırı Gerilim KategorisiII
Ortam11
StandartlarIEC 62368-1; EN/IEC 61010-1; EN 61010-2-201; EN/IEC 61204-3; IEC 61000-6-1; IEC 61000-6-2; IEC 61000-6-3; IEC 61000-6-4; IEC 61000-3-2; EN 61000-3-3; UL 62368-1; UL 61010-1; UL 61010-2-201; CSA C22.2 No 62368-1; CSA C22.2 No 61010-1; CSA C22.2 No 61010-2-201
Ürün SertifikalarıCE; CUL Listelenen; CUL Tanınan; RCM; CB Şeması; EAC; KC; NEC: sınıf 2
Çalışma Yüksekliği< 2000 m overvoltage category III; 2000 m...5000 m overvoltage category II
Darbe Dayanımı150 m/s² için 11 ms
IP Koruma DerecesiIP20
Ambient Air Temperature For Operation-25…-10 °C with current derating of 1 % per °C mounting position A < 2000 m; -10…55 °C akım değer kaybı olmadan mounting position A < 2000 m; 55…70 °C with current derating of 2.67 % per °C mounting position A < 2000 m
Elektrik Çarpmasına Karşı Koruma SınıfıSınıf II without PE connection
Kirletme Derecesi2
Titreşim Direnci3 mm (f= 2…9 Hz) conforming to IEC 60721-3-3; 10 m/s² (f= 9…200 Hz) conforming to IEC 60721-3-3
Electromagnetic İmmunityImmunity to electrostatic discharge - test level: 8 kV (kontak deşarjı) conforming to IEC 61000-4-2; Immunity to electrostatic discharge - test level: 15 kV (hava deşarjı) conforming to IEC 61000-4-2; Elektromanyetik alan bağışıklık testi - test level: 15 V/m (80 MHz...2 GHz) conforming to IEC 61000-4-3; Elektromanyetik alan bağışıklık testi - test level: 5 V/m (2...2,7 GHz) conforming to IEC 6100
Elektromanyetik EmisyonIletimli emisyonlar 'e uygunIEC 61000-6-3; Yayılmalı emisyonlar 'e uygunIEC 61000-6-4
Paketleme üniteleri18
Unit Type Of Package 1PCE
Paketteki Birim Sayısı1
Package 1 Height6,000 cm
Package 1 Width6,000 cm
Package 1 Length11,000 cm
Paket Ağırlığı (Lbs)227,000 g
Unit Type Of Package 2S02
Number Of Units İn Package 224
Package 2 Height15,000 cm
Package 2 Width30,000 cm
Package 2 Length40,000 cm
Package 2 Weight5,681 kg
Unit Type Of Package 3P06
Number Of Units İn Package 3384
Package 3 Height75,000 cm
Package 3 Width60,000 cm
Package 3 Length80,000 cm
Package 3 Weight98,896 kg
Sözleşme garantisi1
Garanti (ay Olarak)18
