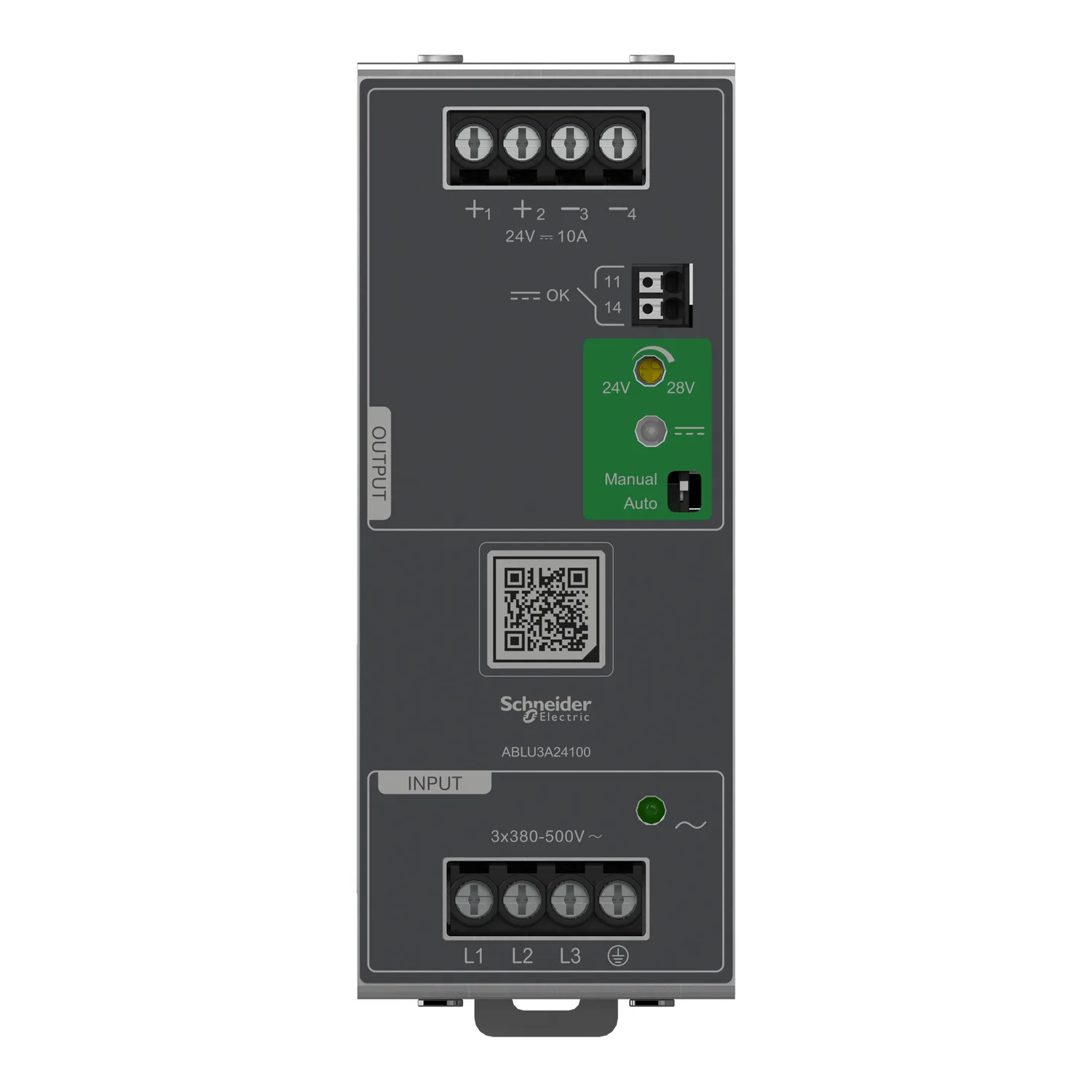

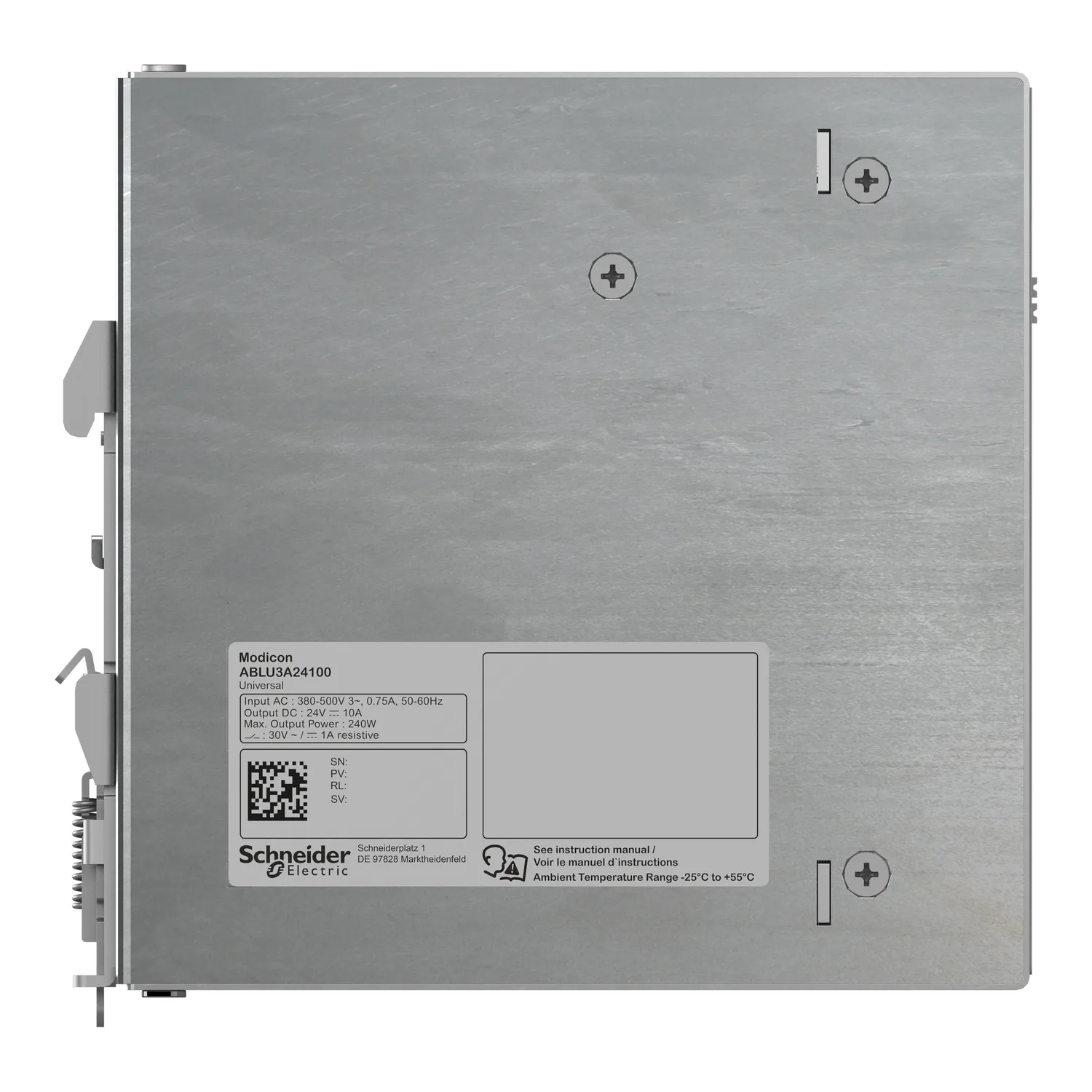

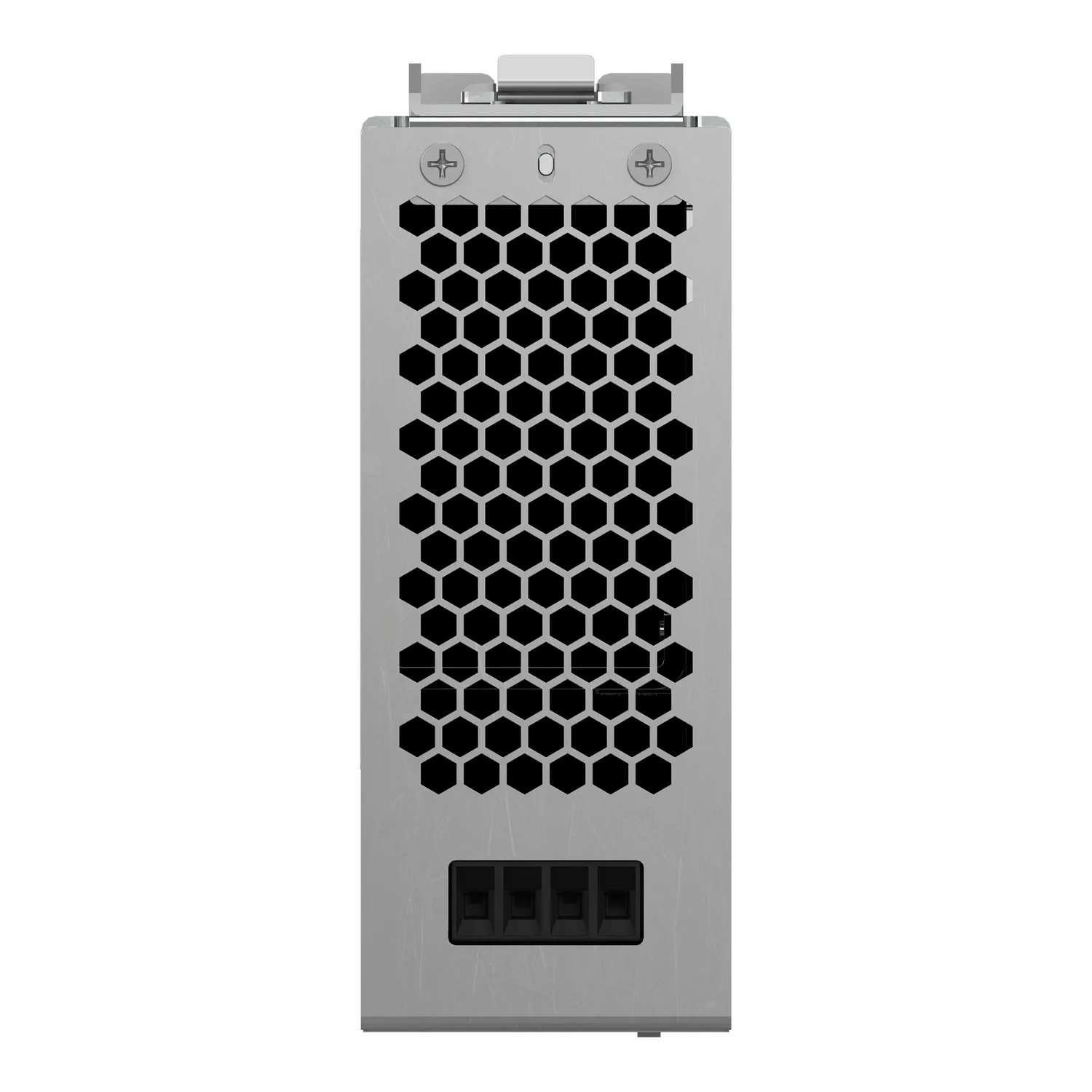

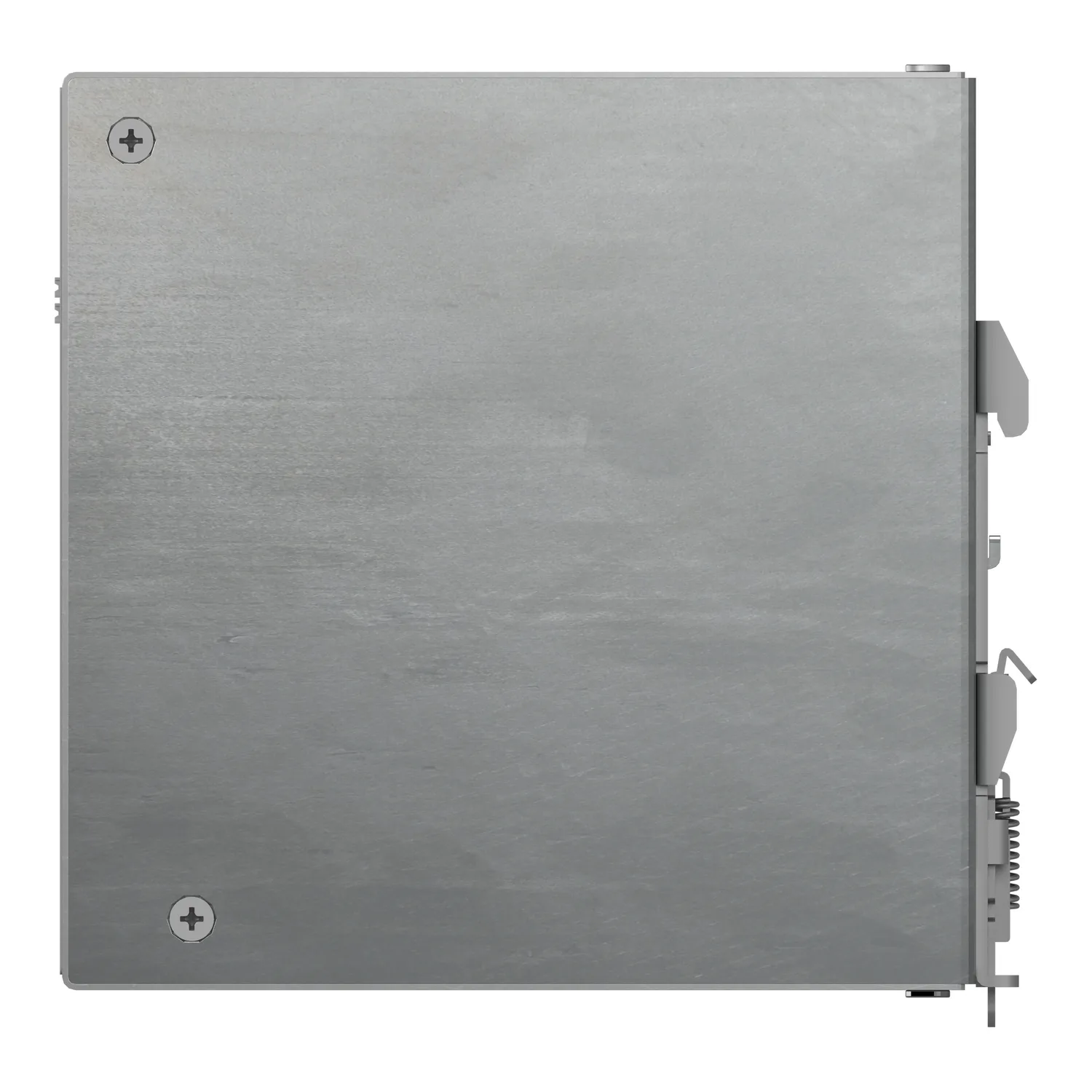

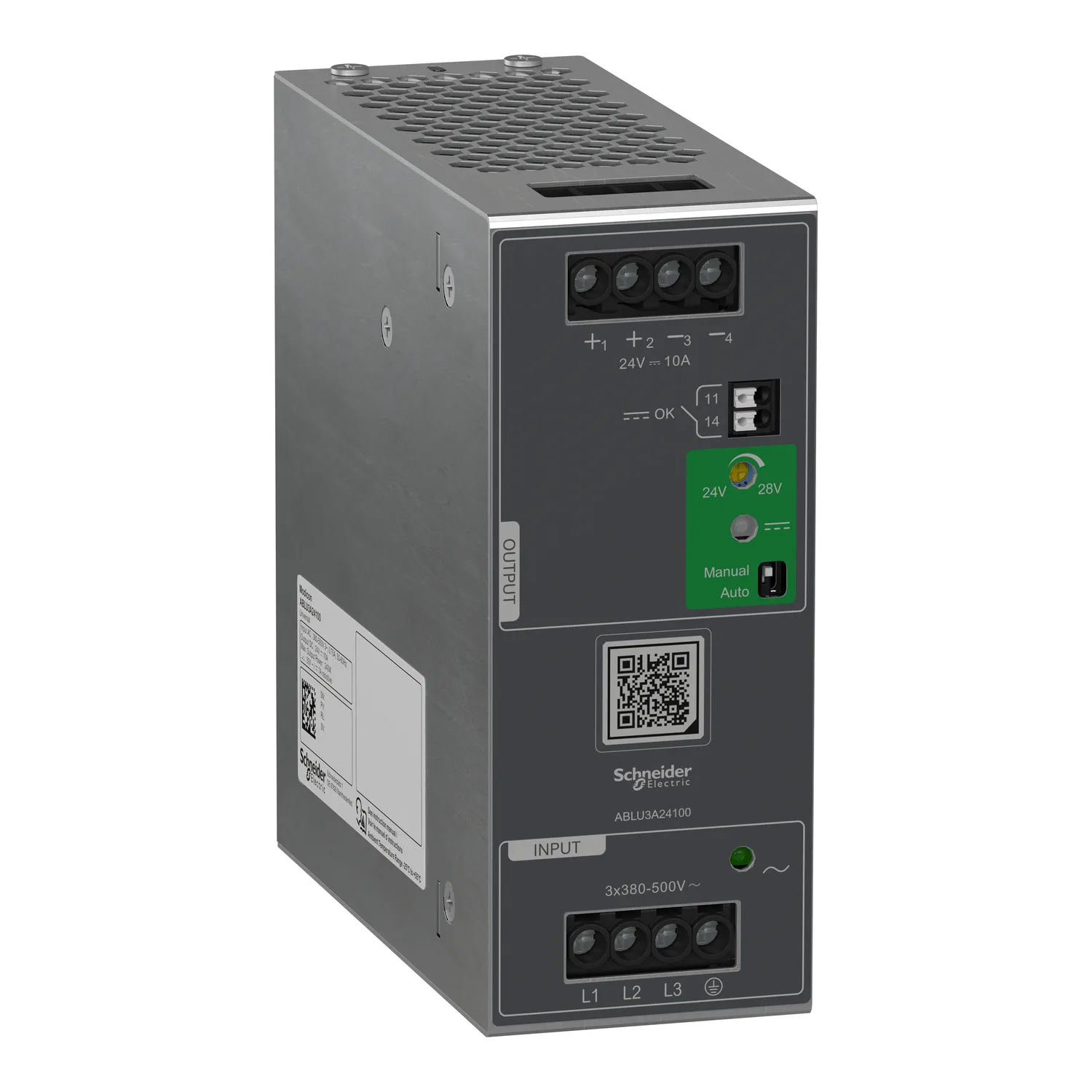

ABLU3A24100 - POWER SUPPLY, 380...500 V AC, 3 faz, 24V, 10A
Schneider ABLU3A24100, POWER SUPPLY, 380...500 V AC, 3 faz, 24V, 10A. Kategori: Phaseo ABL7. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:ABLU3A24100
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:464,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon Güç Kaynağı
- Ürün Ya Da Bileşen Tipi
- Güç besleme
- Güç Besleme Tipi
- Düzenlenmiş anahtar modu
- Zigbee Pro
- Universal
Ürün Açıklaması
Bu ürün, endüstriyel kullanım için güç kaynakları sunan Modicon ABL serisinin bir parçasıdır. Regüle edilmiş anahtar modlu bir güç kaynağıdır. 380V ila 500V AC nominal girişe, 24V DC'de 10A nominal çıkış akımına ve 240W nominal güç çıkışına sahiptir. Doğru akım voltajı sağlar ve otomatik veya manuel yeniden başlatma ile aşırı yüklere ve kısa devrelere karşı koruma sağlar. Eksi 25 ila artı 55 derece celcius ve artı 55 ila 70 derece celcius arasında, 2000 metreden daha düşük bir rakımda, %3,3'lük bir akım azalması ile çalışır. 124 mm yüksekliğinde, 50 mm genişliğinde ve 125,2 mm derinliğindedir. 0,91 kg ağırlığındadır. Endüstriyel kullanım için bir güç kaynağıdır. CE, CB Scheme, cULus Listed, UL HazLoc Class1Div2, cURus Recognized, RCM, EAC, UKCA, KC standartlarına uygundur. IEC/EN-UL/CSA 62368-1, IEC/EN-UL/CSA 61010-1/2 standartlarına uygun. Koruma için GV2ME07 veya GV2RT06 devre kesicileri tavsiye edilir. 35mm DIN rayı üzerine monte edilir. Otomatik sistemlerinize enerji getirir. Basit makineler ve uygulamalar için son derece kompakt bir şekilde tasarlanmıştır.
Başlıca Özellikler
- Piyasadaki en kompakt ürünlerden biri
Teknik Özellikler
Ana10
| Ürün Serisi | Modicon Güç Kaynağı |
|---|---|
| Ürün Ya Da Bileşen Tipi | Güç besleme |
| Güç Besleme Tipi | Düzenlenmiş anahtar modu |
| Zigbee Pro | Universal |
| Muhafaza Malzemesi | Metal |
| Nominal İnput Voltage | 380...500 V AC trifaze |
| W Cinsinden Nominal Güç | 240 W |
| Çıkış Gerilimi | 24 V DC |
| Güç Besleme Çıkış Akımı | 10 A |
| İzin Verilebilir Geçici Akım Güçlendirmesi | 1,5 x In (for 5 seconds) |
Tamamlayıcı31
| Giriş Gerilimi Limitleri | 320...575 V AC 3 faz |
|---|---|
| Nominal Network Frequency | 50…60 Hz |
| Network System Compatibility | TN; TT; IT |
| Maksimum Kaçak Akımı | 2 mA 500 V AC |
| Giriş Koruma Tipi | Entegre sigorta (birbiriyle değiştirilemez) 3,15 A; External protection (recommended) |
| Kalkış Akımı | 25 A -de 380 V; 25 A -de 500 V |
| 18 Mm'lik Vida Adımı | 0,50 at 380 V AC; 0,50 at 500 V AC |
| Verimlilik | 89,5 % -de 380 V AC; 89,5 % -de 500 V AC |
| Output Voltage Adjustment | 24...28 V |
| W Cinsinden Güç Dağılımı | 27 W |
| Akım Tüketimi | < 0.75 A 380 V AC; < 0.65 A 500 V AC |
| Turn-on Time | < 1 s |
| Tutma Süresi | > 20 ms 380 V AC; > 40 ms 500 V AC |
| Startup With Capacitive Loads | 200000 µF |
| Rezidüel Dalgalanma | < 100 mV |
| Arizalar Arasindaki Ortalama Süre (MTBF) | 1095200 h at 25 °C, tam yük conforming to SR 332; 416700 h at 55 °C, 80 % load conforming to SR 332 |
| Çıkış Koruma Tipi | Aşırı yük ve kısa devrelere karşı, protection technology: manual or automatic reset by switch; Against over temperature, protection technology: otomatik sıfırlama; Aşırı gerilime karşı, protection technology: manual reset |
| Bağlantılar - Terminaller | Vidalı bağlantı: 1,5...6 mm², (16 AWG...10 AWG) without wire end ferrule için çıkış; Vidalı bağlantı: 1.5 x 4 mm², (16 AWG...12 AWG) with wire end ferrule için çıkış; Vidalı bağlantı: 0.75…6 mm², (AWG 18...AWG 10) without wire end ferrule için giriş; Vidalı bağlantı: 0.75...4 mm², (18 AWG...12 AWG) with wire end ferrule için giriş; Kafes kelepçesi: 0,2...1,5 mm², (AWG 22...AWG 16) without wire end |
| Line And Load Regulation | < 0.17 % network 100 % load in line at 25 °C; < 0.6 % +/- 0.5 % network 150 % load at 25 °C |
| Durum LED'i | 1 LED (yeşil ve kırmızı) product status; 1 LED (yeşil) giriş gerilimi |
| Derinlik | 125,2 mm |
| Yükseklik | 124 mm |
| Genişlik | 50 mm |
| Ürün Ağırlığı | 0,91 kg |
| İşaretleme | CE; UKCA |

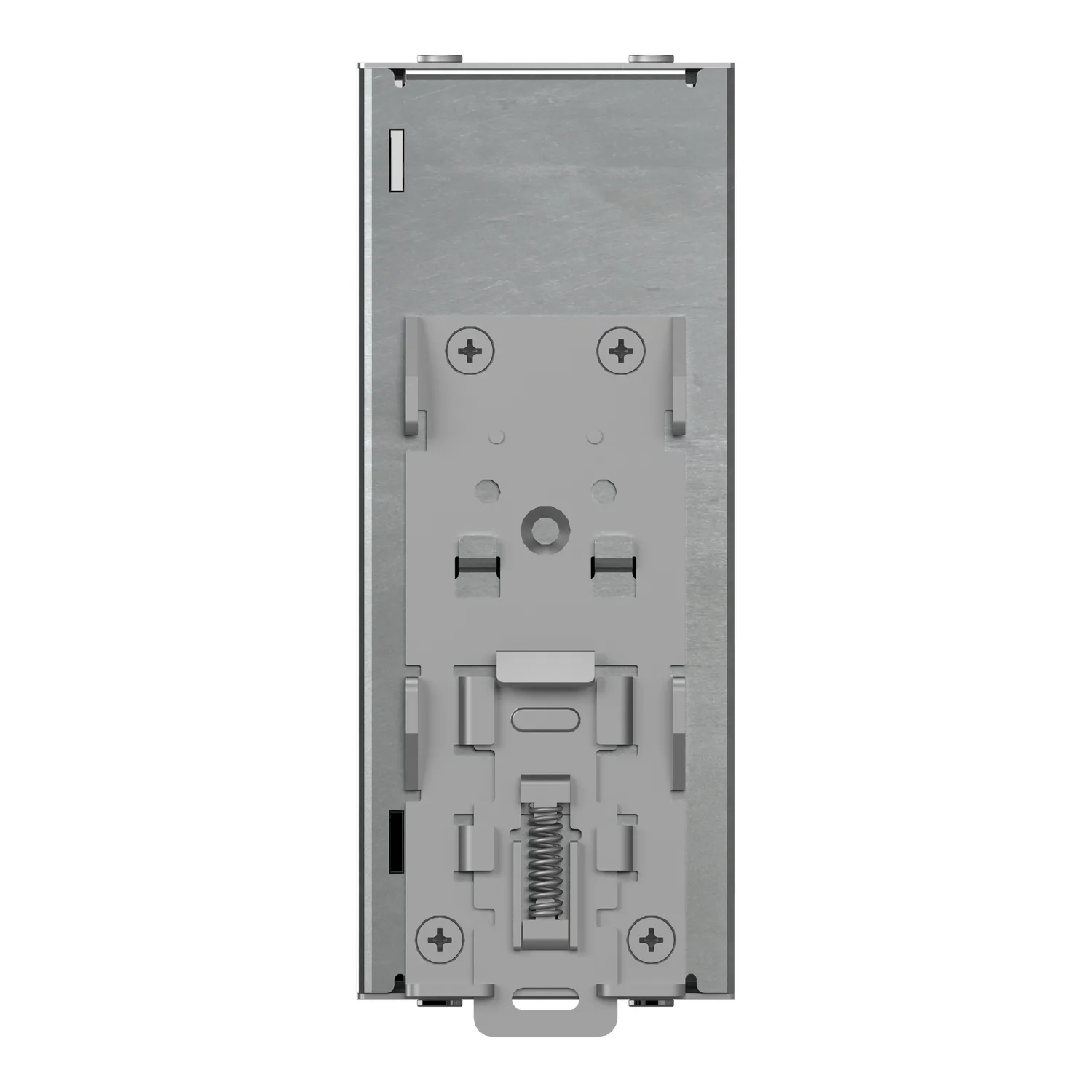

| Montaj Desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715; Double-profile DIN ray |
| Besleme | SELV 'e uygunIEC 60950-1; SELV 'e uygunIEC 60204-1; SELV 'e uygunIEC 60364-4-41 |
| Dielektrik Gücü | 4000 V ACile input to output yalıtım; 2000 V ACile input to ground yalıtım; 1500 V ACile output to ground yalıtım; 4000 V ACile input to diagnostic relay yalıtım; 500 V ACile output to diagnostic relay yalıtım; 1500 V ACile diagnostic relay to ground yalıtım; Ile shutdown input not isolated from output yalıtım |
| Diagnostic Relay | Electromechanical relay 1000,0 mA 30 V |
| Service Life | 10 yr 40 °C 80 % load |
| Aşırı Gerilim Kategorisi | III; II |
Ortam11
| Standartlar | IEC 62368-1; EN/IEC 61204-3; IEC 61000-6-1; IEC 61000-6-2; IEC 61000-6-3; IEC 61000-6-4; IEC 61000-3-2; EN 61000-3-3; UL 62368-1; CSA C22.2 No 62368-1; CSA C22.2 No 107.1 |
|---|---|
| Ürün Sertifikaları | CE; CUL Listelenen; CUL Tanınan; RCM; CB Şeması; EAC; KC; UKCA; CURus |
| Çalışma Yüksekliği | < 5000 m overvoltage category III; overvoltage category II |
| Darbe Dayanımı | 150 m/s² için 11 ms |
| IP Koruma Derecesi | IP20 |
| Ambient Air Temperature For Operation | -25…55 °C akım değer kaybı olmadan mounting position A < 2000 m; 55…70 °C with current derating of 3.3 % per °C mounting position A < 2000 m |
| Elektrik Çarpmasına Karşı Koruma Sınıfı | Sınıf I |
| Kirletme Derecesi | 2 |
| Titreşim Direnci | 3,5 mm (f= 3…11,9 Hz) conforming to IEC 60068-2-6; 20 m/s² (f= 11,9…150 Hz) conforming to IEC 60068-2-6 |
| Electromagnetic İmmunity | Immunity to electrostatic discharge - test level: 8 kV (kontak deşarjı) conforming to IEC 61000-4-2; Immunity to electrostatic discharge - test level: 15 kV (hava deşarjı) conforming to IEC 61000-4-2; Iletimli RF kesintilerine bağışıklık - test level: 15 V/m (80 MHz...2 GHz) conforming to IEC 61000-4-3; Iletimli RF kesintilerine bağışıklık - test level: 5 V/m (2...2,7 GHz) conforming to IEC 61000- |
| Elektromanyetik Emisyon | Iletimli emisyonlar 'e uygunIEC 61000-6-3; Yayılmalı emisyonlar 'e uygunIEC 61000-6-4 |
Paketleme üniteleri18
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 8,000 cm |
| Package 1 Width | 18,000 cm |
| Package 1 Length | 19,000 cm |
| Paket Ağırlığı (Lbs) | 1,168 kg |
| Unit Type Of Package 2 | S03 |
| Number Of Units İn Package 2 | 8 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 9,906 kg |
| Unit Type Of Package 3 | P12 |
| Number Of Units İn Package 3 | 192 |
| Package 3 Height | 105,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 120,000 cm |
| Package 3 Weight | 250,000 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
