Schneider

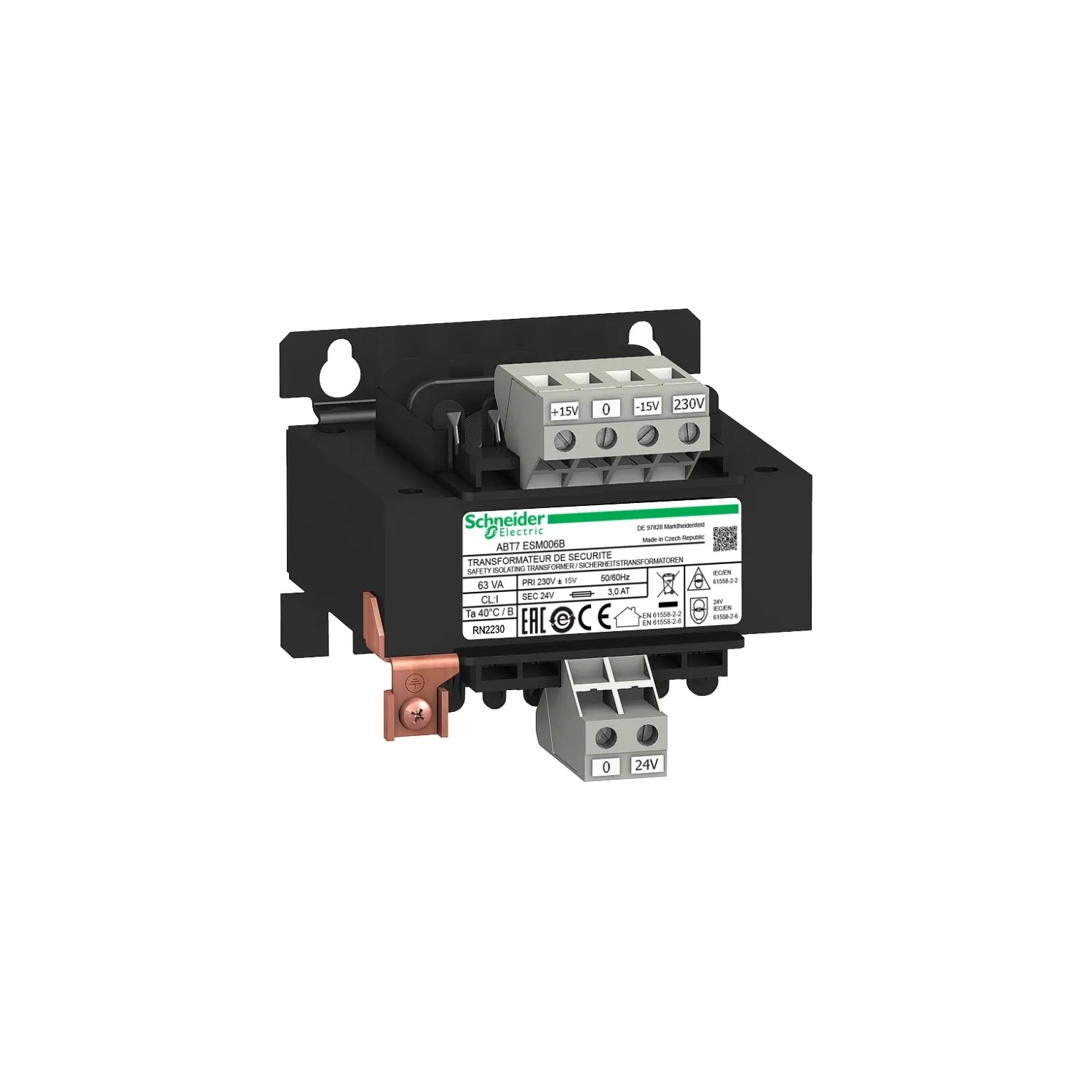

ABT7ESM006B - Trafo: şebeke; 63VA; 230VAC; 24V; Bağlantı: klemens bloğu; IP00
Satışta değil
Schneider ABT7ESM006B, Trafo: şebeke; 63VA; 230VAC; 24V; Bağlantı: klemens bloğu; IP00. Kategori: Phaseo ABT7, ABL6. Satışta değil; bu ürün için fiyat ve teklif sunulmuyor.
- Referans Kodu:ABT7ESM006B
- Üretici / Marka:Schneider
Öne Çıkan Özellikler
- Ürün Serisi
- Modicon Transformer Economic
- VA Cinsinden Nominal Güç
- 63 VA
- Ürün Ya Da Bileşen Tipi
- Güvenlik ve yalıtım transformatörü
- Çıkış Gerilimi
- 24 V AC
Ürün Açıklaması
- Motor kontrol merkezleri (MCC), madencilik, arıtma gibi uygulamalarda tüketici her bir yükü ayrı ayrı veya yük grupları halinde tedarik etmenin ekonomik bir yolunu sunar
- Motor koruma röleleri, kontaktörler gibi düşük voltajlı AC gücü kabul eden sistemler için idealdir. • Motor kontrolü merkezleri gibi çok sayıda bağımsız ünite gerektiren sistemler için ekonomik güç kaynakları
- Motor koruma röleleri ve kontaktörler gibi düşük gerilimli alternatif akım beslemesi alan sistemler için idealdir
Teknik Özellikler
Ana8
| Ürün Serisi | Modicon Transformer Economic |
|---|---|
| VA Cinsinden Nominal Güç | 63 VA |
| Ürün Ya Da Bileşen Tipi | Güvenlik ve yalıtım transformatörü |
| Giriş Gerilimi | 230 V AC fazdan faza, terminaller: L1-L2; 230 V AC monofaze, terminaller: N-L1 |
| Çıkış Gerilimi | 24 V AC |
| İkincil Sargı | Tek |
| Koruyucu Kapak | Olmadan |
| Nominal Çalışma Ortam Sıcaklığı | -20…40 °C |
Tamamlayıcı20
| Giriş Gerilimi Limitleri | 207...253 V |
|---|---|
| Ağ Frekans Limitleri | 47…63 Hz |
| Giriş Gerilim Toleransı | +/- 15 V |
| Verimlilik | 82 % |
| W Cinsinden Güç Dağılımı | 13,8 W |
| Nominal Yükte Gerilim Değişimi | 0,116 -de 230 V |
| Çıkış Sürdürülebilir Aşırı Gerilimi | 0,136 (yüksüz, sıcak durum) |
| Nominal Yükte Maksimum Voltaj Düşüşü | 14,13 % |
| Yüksüz Kayıplar | 5,7 W |
| Kısa Devre Gerilimi | 0,133 |
| Çıkış Koruma Tipi | Aşırı yüke karşı, protection technology: with additional protection fuses or circuit-breakers in Selection of Protection; Aşırı gerilime karşı, protection technology: with additional protection fuses or circuit-breakers in Selection of Protection; Kısa devrelere karşı, protection technology: with additional protection fuses or circuit-breakers in Selection of Protection |
| Bağlantılar - Terminaller | For giriş bağlantısı: vidalı tip terminaller, connection capacity: 4 x 2,5...4 x 4 mm² AWG 14...AWG 11; For giriş topraklama bağlantısı: vidalı tip terminaller, connection capacity: 1 x 2,5...1 x 4 mm² AWG 14...AWG 11; For çıkış bağlantısı: vidalı tip terminaller, connection capacity: 2 x 2,5...2 x 4 mm² AWG 14...AWG 11 |
| İşaretleme | CE |
| Sabitleme Modu | 4 vidayla çap: 5 mm üzerinde dikey panel, çalisma konumu: dikey; 4 vidayla çap: 5 mm üzerinde %90 azalma oranı ile yatay panel, çalisma konumu: yatay; Klipsle (montaj plakasıyla) üzerinde 35 mm simetrik DIN rayı; 4 vidayla çap: 5 mm üzerinde dikey panel |
| Çalışma Yüksekliği | 3000 m |
| Elektrik Yalıtım Sınıfı | Sınıf B |
| Genişlik | 79,0 mm |
| Yükseklik | 70,0 mm |
| Derinlik | 91,0 mm |
| Ürün Ağırlığı | 1,15 kg |
Ortam7
| Ürün Sertifikaları | EAC; DNV-GL |
|---|---|
| IP Koruma Derecesi | IP20 |
| Çevresel Özellik | EMC conforming to IEC 62041; Güvenlik conforming to TR 61558-1; Güvenlik conforming to EN 61558-2-6 |
| Depolama Ortam Koşulları | -40…80 °C |
| Bağıl Nem | 0…95 % çalışma sırasında |
| Aşırı Gerilim Kategorisi | Sınıf I conforming to VDE 0106-1 |
| Dielektrik Gücü | 3200 V giriş ve topraklama arasında; 3200 V çıkış ve topraklama arasında; 5100 V giriş ve çıkış arasında |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 18,200 cm |
| Package 1 Width | 12,500 cm |
| Package 1 Length | 14,800 cm |
| Paket Ağırlığı (Lbs) | 1,347 kg |
| Unit Type Of Package 2 | P06 |
| Number Of Units İn Package 2 | 57 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 88,696 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
