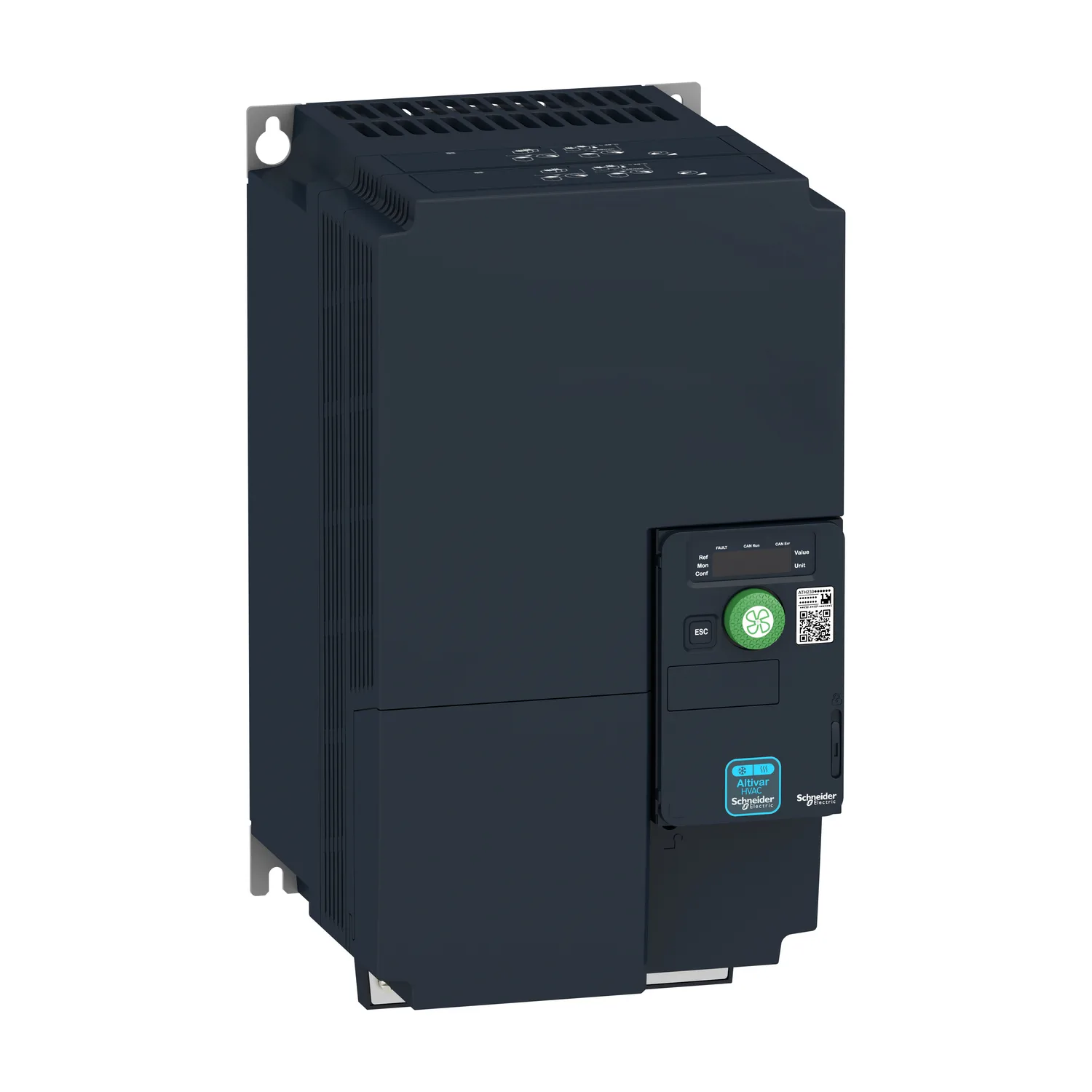

ATH230D15N4 - Altivar HVAC ATH230 15kW 380/500V 3PH IP20
Schneider ATH230D15N4, Altivar HVAC ATH230 15kW 380/500V 3PH IP20. Kategori: Altivar HVAC ATH200. Fiyat ve teslim süresi için teklif isteyin.
- Referans Kodu:ATH230D15N4
- Üretici / Marka:Schneider
- Stok Durumu:Sipariş Üzerine / Stok Sorunuz
- Fiyat:1.959,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Altivar HVAC ATH200
- Ürüne Özel Uygulama
- HVAC
- Ürün Ya Da Bileşen Tipi
- Değişken hızlı sürücü
- Model
- Standart tip
Ürün Açıklaması
- Altivar HVAC ATH200, HVAC Orijinal Ekipman Üreticileri (OEM’ler) için tasarlanmış, asenkron ve senkron motorları beslemeye yönelik değişken hızlı sürücü serisidir.
- IP20 koruma sınıfına sahip ATH230, kontrol panosuna montaj için uygundur. 380 ile 500V arasında nominal gerilimde 15kW / 20HP motorları besler.
- IEC 60721-3-3 sınıf 3C3 kaplamalı baskılı devre kartlarına sahip sağlam tasarımı, ek soğutma gerektirmeden 60°C’ye kadar ortam sıcaklıkları gibi zorlu çevre koşullarında makine kullanılabilirliğini artırmaya olanak tanır.
- Kompakt tasarımı ve Safe Torque Off, EMC filtresi ile A2L sertifikası gibi yerleşik özellikleri, kontrol panosunu optimize eder ve rekabet gücünü artırır.
- HVAC ve programlanabilir lojik işlevleri, otomasyon sistemini basitleştirmek için entegre edilmiştir.
- ATH200, yerleşik Modbus, BACnet MS/TP seri bağlantısı ve isteğe bağlı bir iletişim modülü ile BACnet/IP bağlantısı sunar.
- Boyutları 180 mm (genişlik), 198 mm (derinlik), 330 mm (yükseklik) olup ağırlığı 6,9 kg’dır. ATH230, %20’den fazla biyolojik bazlı içeriğe sahip plastik kullanır ve alüminyum ASI sertifikalıdır.
- "Altivar HVAC ATH200, pompa, fan ve kompresör uygulamalarını kapsayan kompakt HVAC ekipman ihtiyaçlarını karşılar."
- "IEC/EN 81800-5-1 ve IEC/EN 61800-3 standartlarına uygundur ve CE, cULus, UKCA, RCM, EAC, KC ve ATEX sertifikalarına sahiptir"
- "Altivar HVAC ATH200 sürücüleri için hat reaktörleri, motor reaktörleri ve ek EMC filtreleri gibi montaj aksesuarları ve harici seçenekler mevcuttur."
- "Ambalaj, geri dönüştürülmüş kartondan yapılmıştır ve tek kullanımlık plastik içermez."
- "Dört sabitleme deliği kullanılarak, dikey pozisyonda (+/- 10°) panele monte edilecek şekilde tasarlanmıştır"
- "Yerleşik özellikler ve ATH200 tasarımı, kompakt HVAC makinelerinin rekabet gücünü güvenilirlik, verimlilik ve çevresel sürdürülebilirlik ile birleştirir."
- "ATH230, termal performanstan ödün vermeden kompakt çözümler sunar; HVAC kontrol panosu tasarımını optimize ederken yüksek verimlilik ve güvenilirlik sağlar."
Başlıca Özellikler
- Optimize edilmiş kontrol paneli tasarımıyla artırılmış rekabet gücü
- Optimize edilmiş mekanik tasarım için kompakt çözüm
- Harici cihazları ortadan kaldırarak malzeme listesini basitleştiren gömülü fonksiyonlar
- HVAC özellikleri ve bağlantı ile optimize edilmiş otomasyon sistemi
- 60°C’ye kadar çalışabilen üstün termal performans, dış mekana monte edilen makineler için uygun
Teknik Özellikler
Ana22
| Ürün Serisi | Altivar HVAC ATH200 |
|---|---|
| Ürüne Özel Uygulama | HVAC |
| Ürün Ya Da Bileşen Tipi | Değişken hızlı sürücü |
| Model | Standart tip |
| Ürün Grubu | ATH230 |
| Ürün Varış Yeri | Asenkron motorlar; Senkron motorlar |
| Montaj Tipi | Pano montajı |
| IP Koruma Derecesi | IP20 |
| Fazların Ağ Sayısı | 3 faz |
| [Us] Nominal Besleme Gerilimi | 380…500 V % - 15...10 |
| Bağıl Simetrik Şebeke Gerilimi Toleransı | 10 % |
| Besleme Frekansı | 50...60 Hz - 5...5 % |
| Bağıl Simetrik Ağ Frekansı Toleransı | 5 % |
| Nominal Çıkış Akımı | 33,0 A |
| Maksimum Geçici Akım | 36,4 A |
| Motor Gücü KW | 15 kW |
| Motor Gücü Hp | 20 hp |
| Güvenlik Fonksiyonu | STO (güvenli tork kapatma) |
| Güvenlik Seviyesi | SIL 3 'e uygunIEC 61508; PL = e 'e uygunISO 13849-1 |
| EMC Filtresi | Sınıf C3 EMC filtresi entegre |
| Haberleşme Port Protokolü | Modbus seri; BACnet MS/TP |
| Seçenek Kartı | Iletişim modülü için BACnet IP |
Tamamlayıcı47
| Görünen Güç | 28,8 kVA at 500 V |
|---|---|
| W Cinsinden Güç Dağılımı | 452 W |
| Dijital Giriş Sayısı | 7 |
| Dijital Giriş Tipi | STO güvenli tork kapatma, 24 V DC, empedans: 1,5 kOhm; DI1...DI6 lojik girişler, 24 V DC (30 V); DI5 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V) |
| Dijital Giriş Lojiği | Pozitif lojik (kaynak); Negatif lojik (blok) |
| [Us] Nominal Besleme Gerilimi | 24 V için DC |
| Dijital Çıkış Sayısı | 1 |
| Dijital Çıkış Tipi | Açık kollektör DQ+ 0…1 kHz 30 V DC 100 mA; Açık kollektör DQ- 0…1 kHz 30 V DC 100 mA |
| Analog Giriş Sayısı | 3 |
| Analog Giriş Tipi | AI1 gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 10 bit; AI2 çift kutuplu diferansiyel gerilim: +/- 10 V DC, empedans: 30 kOhm, çözünürlük 10 bit; AI3 akım: 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans: 250 Ohm, çözünürlük 10 bit |
| Analog Çıkış Sayısı | 1 |
| Analog Çıkış Tipi | Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 800 Ohm, çözünürlük 10 bit; Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit |
| Röle Çıkış Sayısı | 2 |
| Röle Çıkış Tipi | Yapılandırılabilir röle lojiki R1A 1 NA elektriksel dayanıklılık 100000 cycles; Yapılandırılabilir röle lojiki R1B 1 NK elektriksel dayanıklılık 100000 cycles; Yapılandırılabilir röle lojiki R1C; Yapılandırılabilir röle lojiki R2A 1 NA elektriksel dayanıklılık 100000 cycles; Yapılandırılabilir röle lojiki R2C |
| Maksimum Anahtarlama Akımı | Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC; Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC; Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC; Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC; Röle çıkışı R2A, R2C üzerinde |
| Minimum Anahtarlama Akımı | Röle çıkışı R1A, R1B, R1C, R2A, R2C: 5 mA -de 24 V DC |
| Fiziksel Arayüz | 2 telli RS 485 |
| Konnektör Tipi | RJ45 |
| Erişim Yöntemi | Sunucu Modbus seri; Subordinate BACnet MS/TP |
| İletim Hızı | 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps; 9,6, 19,2, 38,4, 76,8 kbit/sn |
| İletim Çerçevesi | RTU; MS/TP |
| Adreslerin Sayısı | 0…247; 0…127 |
| Veri Biçimi | 8 bits, configurable odd, even or no parity 1or 2 stop |
| Polarizasyon Tipi | Empedans yok |
| Hat Akımı | 47,3 A -de 380 V; 33,3 A -de 500 V |
| Muhtemel Hat Isc | 22 kA |
| Çıkış Frekansı | 0,599 kHz |
| Çıkış Gerilimi | <= güç besleme gerilimi |
| Anahtarlama Frekansı | 2...16 kHz ayarlanabilir; 4...16 kHz with derating |
| Nominal Switching Frequency | 4 kHz |
| 4 Kadranlı Çalışma Mümkün | Doğru |
| Asenkron Motor Kontrol Profili | Gerilim/frekans oranı, 5 nokta; Sensörsüz akı vektör kontrolü, standart; Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f; Sensörsüz vektör akı kontrolü - Enerji Tasarrufu; Gerilim/frekans oranı, 2 nokta |
| Senkron Motor Kontrol Profili | Sensörsüz vektör kontrolü |
| Hızlanma Ve Yavaşlama Rampaları | Lineer; U; S; CUS; Rampa anahtarlama; Hızlanma/yavaşlama rampası uyarlaması; DC enjeksiyonlu hızlanma/yavaşlama otomatik durdurma |
| Motor Kayma Kompanzasyonu | Otomatik her türlü yük; Ayarlanabilir % 0...300; Gerilim/frekans oranında (2 veya 5 puan) geçerli değil |
| Durana Kadar Frenleme | DC enjeksiyon ile |
| Fren Kesici Entegre | Doğru |
| Standartlar | IEC 61800-5-1; IEC 61800-3; UL 508C; IEC 61800-3 environment 1 category C2; IEC 61800-3 ortam 2 kategori C3; IEC 60721-3; IEC 61508; IEC 13849-1 |
| Ürün Sertifikaları | CULus; CE; UKCA; KC; EAC; ATEX; RCM |
| İşaret | CULus; CE; UKCA; KC; EAC; ATEX; RCM |
| Kapalı Göstergeli | Doğru |
| Koruma Tipi | Hat besleme faz kaybı: sürücü; Motor phase loss: motor; Hat besleme aşırı gerilimi veya düşük gerilimi: sürücü; Aşırı ısınmaya karşı koruma: sürücü; Aşırı yük: motor; PTC probları ile: motor; Motor fazları arasındaki kısa devre: sürücü; Çıkış fazları ve toprak arasındaki aşırı akım: sürücü |
| Genişlik | 180 mm |
| Yükseklik | 330 mm |
| Derinlik | 198 mm |
| Ürün Ağırlığı | 6,9 kg |
| Kullanılabilir İşlev | Fire mode; Run permissive; PID controller; Additional PID; Damper control; Underload detection for broken belt |
Ortam14
| Kirletme Derecesi | 2 |
|---|---|
| Çalışma Yüksekliği | <= 1000 m olmadan; 1000...3000 m 100 m başına % 1 akım düşüşüyle |
| Çalışma Konumu | Dikey +/- 10 derece |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj bağışıklık testi seviye 3 conforming to IEC 61000-4-2; Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 conforming to IEC 61000-4-3; Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 conforming to IEC 61000-4-4; 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 conforming to IEC 61000-4-5; Iletimli radyo frekansı bağışıklık testi seviye 3 conf |
| Çevre Sınıfı (çalışma Sırasında) | IEC 60721-3-3'e göre sınıf 3C3; IEC 60721-3-3'e göre sınıf 3S2 |
| Darbe Etkisi Altında Maksimum Hızlanma (çalışma Sırasında) | 150 m/sn² 11 ms'de |
| Titreşimsel Stres Altında Maksimum Hızlanma (çalışma Sırasında) | 10 m/sn² 13...200 Hz'de |
| Bağıl Nem | 5…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3 |
| Soğutma Havası Hacmi | 156 m3/h |
| Aşırı Gerilim Kategorisi | III |
| Gürültü Seviyesi | 58 dB |
| Pil Tasarım Ömrü | -25…70 °C |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…50 °C olmadan; 50…60 °C değer kaybı faktörü ile |
| Depolama Ortam Koşulları | -25…70 °C |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 22,600 cm |
| Package 1 Width | 25,500 cm |
| Package 1 Length | 42,200 cm |
| Paket Ağırlığı (Lbs) | 7,815 kg |
| Unit Type Of Package 2 | P06 |
| Number Of Units İn Package 2 | 6 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 57,000 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
