Schneider

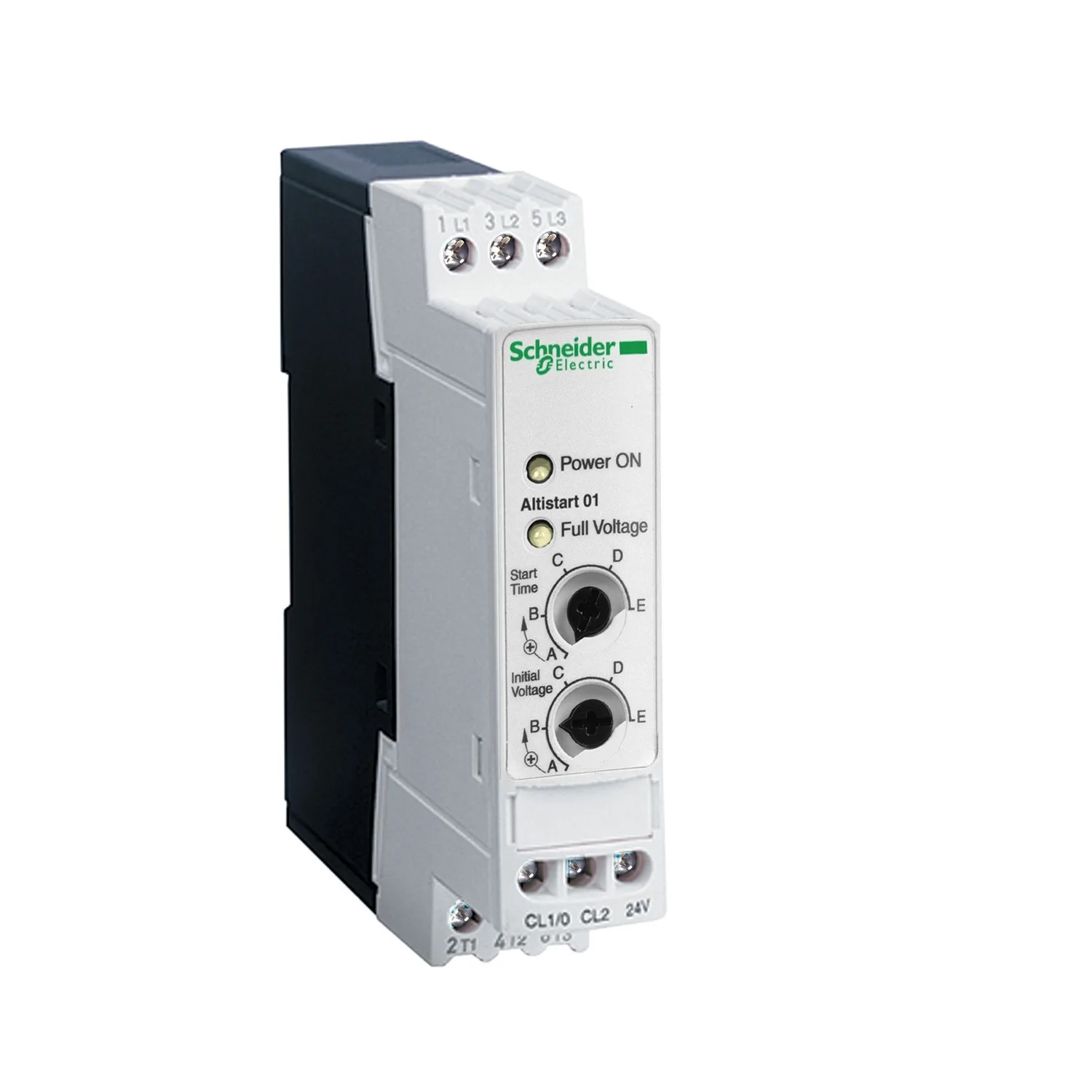

ATS01N106FT - Otomasyon modülü: yumuşak yol verici; Usup: 230VAC; 0.75kW; 1÷5/1÷5s; 6A
Schneider ATS01N106FT, Otomasyon modülü: yumuşak yol verici; Usup: 230VAC; 0.75kW; 1÷5/1÷5s; 6A. Kategori: Altistart 01. Stokta.
- Referans Kodu:ATS01N106FT
- Üretici / Marka:Schneider
- Stok Durumu:Stokta (18 Adet) ✅
- Fiyat:193,00 EUR (Teklif İsteyiniz)
Öne Çıkan Özellikler
- Ürün Serisi
- Altistart 01
- Ürün Varış Yeri
- Asenkron motorlar
- Ürün Ya Da Bileşen Tipi
- Yumuşak yolverici
- Ürüne Özel Uygulama
- Basit makine
Ürün Açıklaması
- Bu DIN rayı montajlı yumuşak yol Transmiter, konveyörler, konveyör bantlar, pompalar, fanlar, kompresörler, otomatik kapılar ve geçitler, küçük vinçler ve kayış tahrikli makineler gibi basit makinelerde sorunsuz çalıştırma sağlamak üzere tasarlanmıştır
- 22.5 mm genişliği, bu onu piyasadaki en küçük yumuşak yol Transmiterlerden biri yapar; neredeyse her yere kurulabilir
- Entegre baypasa sahiptir, bu gürültüyü azaltır ve ısı kaybını azaltır
- Yalnızca 2 ayarla basit kurulum: uzman olmayan kişiler tarafından da yapılandırılabilir
- Makinalarınız için sorunsuz kalkış sağlar, mekanik stresleri önler ve kullanım ömürlerini uzatır.
Başlıca Özellikler
- Pompalarınız, fanlarınız, kompresörleriniz ve makineleriniz için sorunsuz çalıştırma sağlar
- Mekanik gerilimlerden kaçının ve hizmet ömürlerini uzatın
- Kademeli başlatma, motorların başlatma ve durdurma sesini sınırlar
- İş yerindeki operatörler için işitme rahatsızlığını azaltır
- Piyasadaki en küçük yumuşak marşlardan biri; neredeyse her yere kurulabilir
Teknik Özellikler
Ana14
| Ürün Serisi | Altistart 01 |
|---|---|
| Ürün Varış Yeri | Asenkron motorlar |
| Ürün Ya Da Bileşen Tipi | Yumuşak yolverici |
| Ürüne Özel Uygulama | Basit makine |
| Ürün Grubu | ATS01 |
| Fazların Ağ Sayısı | 1 faz |
| [Us] Nominal Besleme Gerilimi | 110...480 V - 10...10 % |
| Motor Gücü KW | 3 kW, 3 faz -de 400 V; 0,75 kW, 3 faz -de 230 V; 1,1 kW, 3 faz -de 230 V; 2,2 kW, 3 faz -de 400 V; 0,75 kW, 1 faz -de 230 V |
| Motor Gücü Hp | 1 hp, 3 faz -de 230 V; 2 hp, 3 faz -de 460 V; 3 hp, 3 faz -de 460 V; 0,5 hp, 3 faz -de 210 V; 1,5 hp, 3 faz -de 230 V |
| IcL Yolverici Değeri | 6 A |
| Kullanım Kategorisi | AC-53B 'e uygunEN/IEC 60947-4-2 |
| Akım Tüketimi | 30 A nominal yükte |
| Başlatma Tipi | Gerilim rampası ile yolverme |
| W Cinsinden Güç Dağılımı | 1 W tam yükte ve yolverme sonunda; 31 W geçici durumda |
Tamamlayıcı21
| Montaj Stili | Soğutma bloklu |
|---|---|
| Kullanılabilir İşlev | Entegre bypas |
| Besleme Gerilimi Limitleri | 99…528 V |
| Besleme Frekansı | 50...60 Hz - 5...5 % |
| Şebeke Frekansı | 47,5...63 Hz |
| Çıkış Gerilimi | <= güç besleme gerilimi |
| Kontrol Devresi Gerilimi | 110 V AC +/- 10 % -de 30 mA; 24 V AC/DC +/- 10 % -de 25 mA; 240 V AC +/- 10 % -de 65 mA |
| Yolverme Süresi | 1 s / 100; 5 s / 20; 1 ile 5 sn arasında ayarlanabilir |
| Yolverme Torku | Motorun yolverme momentinin %30...80’i doğrudan hat beslemesine bağlıdır |
| Dijital Çıkış Akımı | 2 A DC-13; 3 A AC-15 |
| Sıkma Torku | 0,8 N.m |
| Elektrikli Bağlantı | Kafes tipi konnektör - sert 1 2,5 mm² AWG 14 kontrol devresi; Kafes tipi konnektör - sert Kablo uçlu 1 2,5 mm² AWG 14 güç devresi; Kafes tipi konnektör - sert kablo uçsuz 2 1 mm² 17 AWG kontrol devresi; Kafes tipi konnektör - sert kablo uçsuz 2 1 mm² 17 AWG güç devresi; Kafes tipi konnektör - esnek Kablo uçlu 1 2,5 mm² AWG 14 kontrol devresi; Kafes tipi konnektör - esnek Kablo uçlu 1 2,5 mm² AWG 1 |
| İşaretleme | CE |
| Çalışma Konumu | Dikey +/- 10 derece |
| Yükseklik | 100 mm |
| Genişlik | 23 mm |
| Derinlik | 100 mm |
| Ürün Ağırlığı | 0,16 kg |
| Uyumluluk Kodu | ATS01N1 |
| Güç Araligi | 0,55…1 kW -de 200…240 V 3 faz; 1,1…2 kW -de 380…440 V 3 faz; 0,55…1 kW -de 200…240 V 1 faz; 1,1…2 kW -de 200…240 V 3 faz; 2,2…3 kW -de 380…440 V 3 faz |
| Motor Yolverici Tipi | Yumuşak yolverici |
Ortam11
| Elektromanyetik Uyumluluk | Iletimli ve yayılmalı emisyonlar seviye B conforming to CISPR 11; Iletimli ve yayılmalı emisyonlar seviye B conforming to IEC 60947-4-2; Sönen salınım dalgaları seviye 3 conforming to IEC 61000-4-12; Elektrostatik deşarj seviye 3 conforming to IEC 61000-4-2; EMC bağışıklığı seviye 3 conforming to TR 50082-1; EMC bağışıklığı seviye B conforming to EN 50082-2; Harmonikler seviye 3 conforming to IEC |
|---|---|
| Standartlar | EN/IEC 60947-4-2 |
| Ürün Sertifikaları | C-Tick; CCC; CSA; UL; GOST |
| IP Koruma Derecesi | IP20 |
| Kirletme Derecesi | 2 'e uygunEN/IEC 60947-4-2 |
| Titreşim Direnci | 1 gn (f= 13…150 Hz) conforming to EN/IEC 60068-2-6; 1,5 mm tepeden tepeye (f= 3…13 Hz) conforming to EN/IEC 60068-2-6 |
| Darbe Dayanımı | 15 gn için 11 ms 'e uygunEN/IEC 60068-2-27 |
| Bağıl Nem | 5…95 % yoğuşma veya damlayan su olmadan 'e uygunEN/IEC 60068-2-3 |
| Çalışma İçin Ortam Hava Sıcaklığı | -10…40 °C (olmadan); 40…50 °C (°C başına % 2 akım düşüşüyle) |
| Depolama İçin Ortam Hava Sıcaklığı | -25…70 °C 'e uygunEN/IEC 60947-4-2 |
| Çalışma Yüksekliği | <= 1000 m olmadan; > 1000 m ek 100 m başına % 2,2 akım düşüşüyle |
Paketleme üniteleri12
| Unit Type Of Package 1 | PCE |
|---|---|
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 2,5 cm |
| Package 1 Width | 10,3 cm |
| Package 1 Length | 10,5 cm |
| Paket Ağırlığı (Lbs) | 178,0 g |
| Unit Type Of Package 2 | S02 |
| Number Of Units İn Package 2 | 36 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 6,715 kg |
Sözleşme garantisi1
| Garanti (ay Olarak) | 18 |
|---|
